Однолапчатые ушки У1 и У1К

Ушки однолапчатые У1 и У1К от компании «УЭК». Осуществляем доставку в регионы: Кировская область, Удмуртская Республика, Иркутская область, Республика Марий Эл.

Ушко однолапчатое

У1 и У1К применяются для соединения стержня подвесного изолятора или серьги типа СР или СРС с другой линейной арматурой.

Гнездо сферического шарнирного соединения ушек однолапчатых выполняется по ГОСТ 27396-93. Соединительные размеры проушины соответствуют требованиям ГОСТ 11359-75.

Характеристики на ушко однолапчатое

Наименование

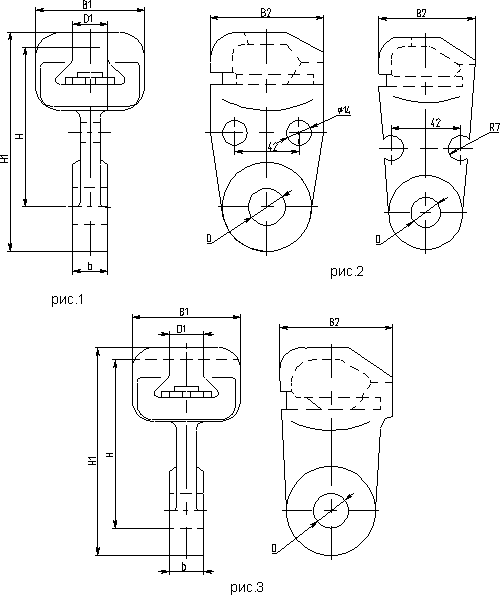

Рис.

Размеры, мм

Масса,  кг

Разрушающая нагрузка, кН, не менее

В 1

В 2

b

D

D 1

H

H 1

У1-7-16*

2

52

58

16

17

19,2

95,5

123

0.67

70

У1-12-16*

2

56

62

22

23

19,2

102,5

140

1,05

120

У1-16-20

1

66

75

25

26

23

113,5

152

1,6

160

У1-21-20

1

72

78

28

29

23

130,5

174

2,24

210

У1-30-24

1

94

94

36

38

27,5

150

205,5

4,94

300

У1-40-28

1

112

112

40

42

32

170

234,5

7,54

400

У1К-7-16*

3

52

58

16

17

19,2

77

104,5

0,62

70
