Специальные ушки УС и УСК
Ушки однолапчатые УС и УСК от производителя со склада в Южноуральске. Ушки УС и УСК - цены и характеристики, гарантии, скидки.
Специальные ушки УС и УСК - описание
Ушки типов УС и УСК имеют гнутый палец, благодаря чему обеспечивается шарнирное соединение цепного типа со скобами типа СК, арочной подвеской поддерживающего зажима и коромысел типа 2КУ.
Ушки типа УСК короче ушек типа УС и не рассчитаны на крепление к ним защитных экранов и разрядных рогов.
Ушки всех типов должны соответствовать требованиям ТУ 3449-014-40064547-01.
Технические характеристики специальных ушек УС и УСК

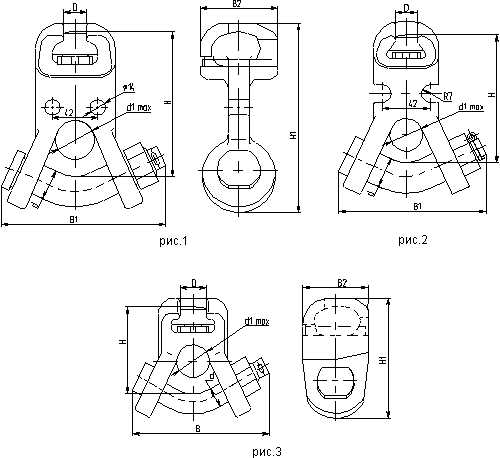

| Обозначение | Рис | Размеры мм | Масса кг | Разрушающая нагрузка, кН (тс) не менее | ||||||
| d | d1 | D | B1 | B2 | Н | Н1 | ||||
| УС-7-16 | 2 | 18 | 25 | 19,2 | 110 | 58 | 104 | 131 | 1,23 | 70 (7) |
| УС-12-16 | 2 | 25 | 28 | 19,2 | 131 | 60 | 113 | 151 | 1,90 | 120 (12) |
| УС-16-20 | 1 | 28 | 35 | 23,0 | 150 | 72 | 132 | 172 | 3,00 | 160 (16) |
| УС-21-20 | 1 | 28 | 35 | 23,0 | 166 | 79 | 145 | 185 | 4,54 | 210 (21) |
| УС-30-24 | 1 | 36 | 35 | 27,5 | 194 | 94 | 164 | 215 | 7,2 | 300 (30) |
| УС-40-28 | 1 | 42 | 38 | 32,0 | 225 | 112 | 195 | 250 | 12,35 | 400 (40) |
| УСК-7-16 | 3 | 18 | 25 | 19,2 | 110 | 58 | 104 | 131 | 1,23 | 70 (7) |
| УСК-12-16 | 3 | 25 | 28 | 19,2 | 131 | 60 | 113 | 151 | 1,90 | 120 (12) |
| УСК-16-20 | 3 | 28 | 35 | 23,0 | 150 | 72 | 132 | 172 | 3,00 | 160 (16) |
| УСК-21-20 | 3 | 28 | 35 | 23,0 | 166 | 79 | 145 | 185 | 4,54 | 210 (21) |
| УСК-30-24 | 3 | 36 | 35 | 27,5 | 194 | 94 | 164 | 215 | 7,2 | 300 (30) |
| УСК-40-28 | 3 | 42 | 38 | 32,0 | 225 | 112 | 195 | 250 | 12,35 | 400 (40) |
