узлы крепления типа КГН

Узел крепления КГН от производителя со складов в Москве и Южноуральске. Узлы крепления КГН - цены и характеристики, гарантии, скидки.

 Узлы крепления КГН



Узлы крепления КГН - описание

Назначение: Для крепления натяжных изолирующих подвесок на специальных переходах с большими механическими нагрузками, позволяющие осуществить привязку к опорам трубчатых и других конструкций. Узлы крепления устанавливаются на опоре между параллельными косынками. Узлы крепления должны соответствовать ТУ 34 13.10310-90

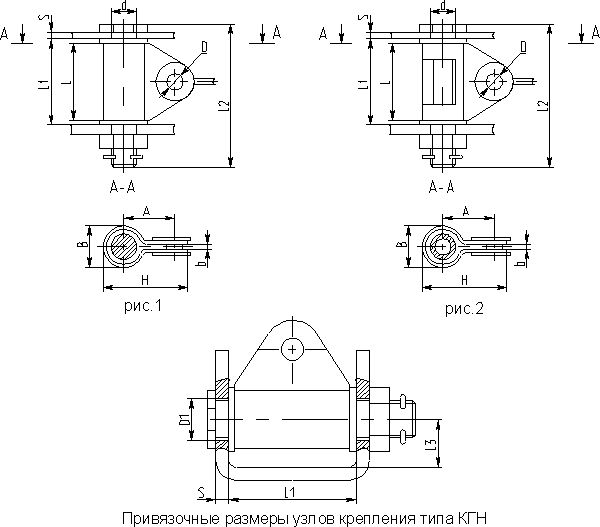

Технические характеристики узла крепления КГН


Обозначение Размеры Масса, кг Разрушающая нагрузка кН (тс) не менее
b B d D D1 L3 L2 L1 L H A S
КГН-7-5 16 46 32 17 34 37 192 120 105 106 60 12 3,28 70 (7)
КГН-12-5 22 58 40 23 42 47 250 160 140 129 70 14 5,23 120 (12)
КГН-16-5 25 58 40 26 42 47 250 160 140 134 70 14 5,23 160 (16)
КГН-21-5 28 76 50 29 52 52 282 180 160 158 85 14 10,1 210 (21)
КГН-25-5 32 79 53 34 55 54 282 180 160 170 90 14 11,0 250 (25)
КГН-30-5 36 90 56 38 58 60 315 200 180 185 100 14 15,32 300 (30)
КГН-35-5 38 94 60 40 62 62 335 200 180 197 105 20 19,4 350 (35)
КГН-45-5 40 104 70 42 72 70 355 220 200 217 115 20 23,4 450 (45)
КГН-53-5 42 108 70 44 72 72 355 220 200 224 120 20 24,4 530 (53)
КГН-60-5 45 113 75 47 77 76 370 220 200 242 125 20 28,1 600 (60)
КГН-75-5 50 127 85 52 87 82 422 250 230 269 140 25 41,0 750 (75)
КГН-90-5 56 132 90 58 92 85 425 250 230 286 145 25 47,0 900 (90)
КГН-110-5 60 152 110 62 112 95 450 250 230 306 160 25 40,0 1100 (110)
КГН-120-5 65 162 110 67 112 100 510 300 270 326 175 30 51,7 1200 (120)
КГН-135-5 70 162 110 72 112 100 510 300 270 331 175 30 53,89 1350 (135)
КГН-160-5 75 187 125 77 127 113 575 350 320 374 200 30 73,65 1600 (160)
КГН-180-5 80 187 125 83 127 113 575 350 320 379 200 30 77,35 1800 (180)
