Скоба СК и СКД
Скобы СК и скобы СКД в наличии на складе компании «Удмуртская электротехническая компания». Осуществляем доставку в регионы: Кировская область, Удмуртская Республика, Иркутская область, Республика Марий Эл.
Назначение: для образования шарнирного цепного соединения. Скоба СК способствует возможности перехода со скобы одного вида нагрузки на скобы соседнего (большего или меньшего) ряда нагрузок через цепное соединение. Скобы типов СКД имеют увеличенную строительную высоту. Данные скобы используются, когда скобы нормальной длины по какой-либо причине применить невозможно.
Скоба СК-4-1 соответствует требованиям ГОСТ Р 51177-98, остальные ТУ 34 13.11420-89.

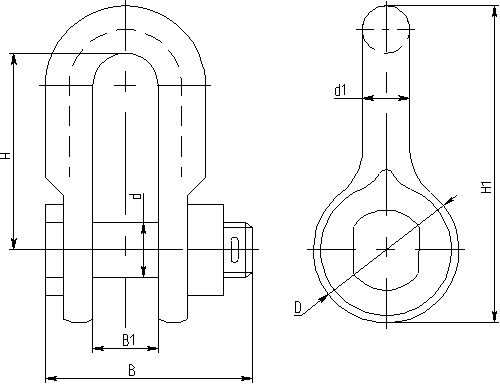

| Скоба СК и СКД - обозначение | Размеры мм | Масса, кг | Разрушающая нагрузка кН (тс) не менее | ||||||
| В | В1 | D | d | d1 | H | H1 | |||
| СК-4-1 | 56 | 15 | 34 | 14 | 10 | 45 | 72 | 0,20 | 40 (4) |
| СК-7-1А | 66 | 17 | 42 | 16 | 14 | 50 | 85 | 0,38 | 70 (7) |
| СК-12-1А | 93 | 23 | 52 | 22 | 18 | 65 | 109 | 0,92 | 120 (12) |
| СК-16-1А | 103 | 26 | 52 | 25 | 20 | 70 | 116 | 1,22 | 160 (16) |
| СК-21-1А | 108 | 29 | 62 | 28 | 24 | 75 | 130 | 1,82 | 210 (21) |
| СК-25-1А | 120 | 34 | 66 | 32 | 26 | 90 | 149 | 2,33 | 250 (25) |
| СК-30-1А | 130 | 38 | 73 | 36 | 28 | 100 | 164,5 | 2,93 | 300 (30) |
| СК-35-1А | 130 | 40 | 78 | 38 | 32 | 100 | 171 | 3,23 | 350 (35) |
| СК-45-1А | 140 | 42 | 88 | 40 | 34 | 100 | 178 | 5,00 | 450 (45) |
| СК-53-1А | 162 | 44 | 92 | 42 | 36 | 110 | 192 | 5,89 | 530 (53) |
| СК-60-1А | 162 | 47 | 97 | 45 | 38 | 125 | 211,5 | 6,73 | 600 (60) |
| СК-75-1А | 182 | 52 | 116 | 50 | 40 | 125 | 223 | 10,91 | 750 (75) |
| СК-90-1А | 195 | 58 | 120 | 56 | 48 | 150 | 258 | 12,20 | 900 (90) |
| СК-110-1А | 215 | 62 | 130 | 60 | 53 60 | 150 180 | 268 | 16,38 | 1100 (110) |
| СК-120-1 | 225 | 67 | 145 | 65 | 312,5 | 21,75 | 1200 (120) | ||
| СК-135-1 | 230 | 72 | 154 | 70 | 317,0 | 23,20 | 1350 (135) | ||
| СК-180-1 | 270 | 83 | 176 | 80 | 70 85 | 220 | 378,0 | 36,00 | 1800 (180) |
| СК-240-1 | 312 | 98 | 205 | 95 | 250 | 437,5 | 59,30 | 2400 (240) | |
| СК-270-1 | 355 | 111 | 188 | 108 | 270 | 449,0 | 69,0 | 2700 (270) | |
| СК-360-1 | 403 | 128 | 256 | 125 | 95 | 320 | 543,0 | 112,0 | 3600 (360) |
| СКД-10-1 | 83 | 19 | 42 52 | 18 | 16 | 80 | 117,0 | 0,67 | 100 (10) |
| СКД-12-1 | 93 | 23 | 22 | 18 | 82 | 126,0 | 1,16 | 120 (12) | |
| СКД-16-1 | 103 | 26 | 25 | 20 | 105 | 151,0 | 1,36 | 160 (16) | |
| СКД-21-1 | 108 | 29 | 62 | 28 | 24 | 115 | 170,0 | 2,0 | 210 (21) |
| СКД-30-1 | 130 | 38 | 73 | 36 | 28 | 120 | 184,5 | 3,10 | 300 (30) |
| СКД-45-1 | 140 | 42 | 88 | 40 | 34 | 170 | 248,0 | 6,03 | 450 (45) |
