Гасители вибрации типа ГПГ- А
Усовершенствованные гасители вибрации, разработанные взамен устаревших гасителей ГПГ и ГВН (информаця по устаревшим гасителям внизу страницы).
НАЗНАЧЕНИЕ: Гаситель вибрации ГПГ- А предназначены для установки на проводах и тросах больших переходов воздушных линий электропередачи для предупреждения повреждения их от усталостных напряжений, вызываемых вибрацией. Соответствуют требованиям ГОСТ Р 51177-98.
Изготавливаются по ТУ 3449-001-52819896-2010.

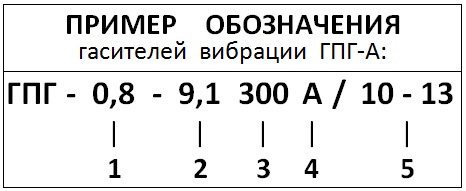

Порядковый номер символов в маркировке гасителей вибрации ГПГ-А |
Параметры, обозначаемые символами | Значения технических параметров (технические характеристики) гасителей вибрации ГПГ-А | ||||||||||||||
1 | Масса грузов, кг |
0,8 |
1,6 |
2,4 |
3,2 |
4,0 | ||||||||||
И, соответствующие им линейные размеры грузов, мм (размер «B» на рис.1) | 100 |
128 | 150 |
160 |
168 | |||||||||||
Масса гасителя вибрации, кг |
2,07/2,15 |
3,95/4,11 |
5,58/5,92 |
7,48/7,60 | 8,34/8,68 | |||||||||||
2 | Диаметр троса демпфера, мм (размер «d» на рис.1) | 9,1 | 11,0 | 13,0 | ||||||||||||
3 | Условная длина гасителя вибрации, мм (размер «L» на рис.1) | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | |||||||
4 | Буква «А» - обозначает новое исполнение гасителя вибрации (для отличия от устаревших гасителей ГПГ) | |||||||||||||||
5 | Номер плашки крепления гасителя вибрации ГПГ-А | 10 - 13 | 16 - 20 | 23 - 31 | 23 - 35 | |||||||||||
Соответствующий диаметр провода, мм (размер «D» на рис.1) | 9,0 – 14,0 | 14,5 – 20,0 | 20,1 – 32,0 | 20,1 – 35,0 | ||||||||||||
Высота гасителя вибрации - расстояние между осями провода и троса демпфера, мм (размер «H» на рис.1) | 50,0 | 65,5 | 85,0 | 85,0 | ||||||||||||
Ширина плашки, мм (размер «L1» на рис.1) | 45,0 | 45,0 | 50,0 | 50,0 |

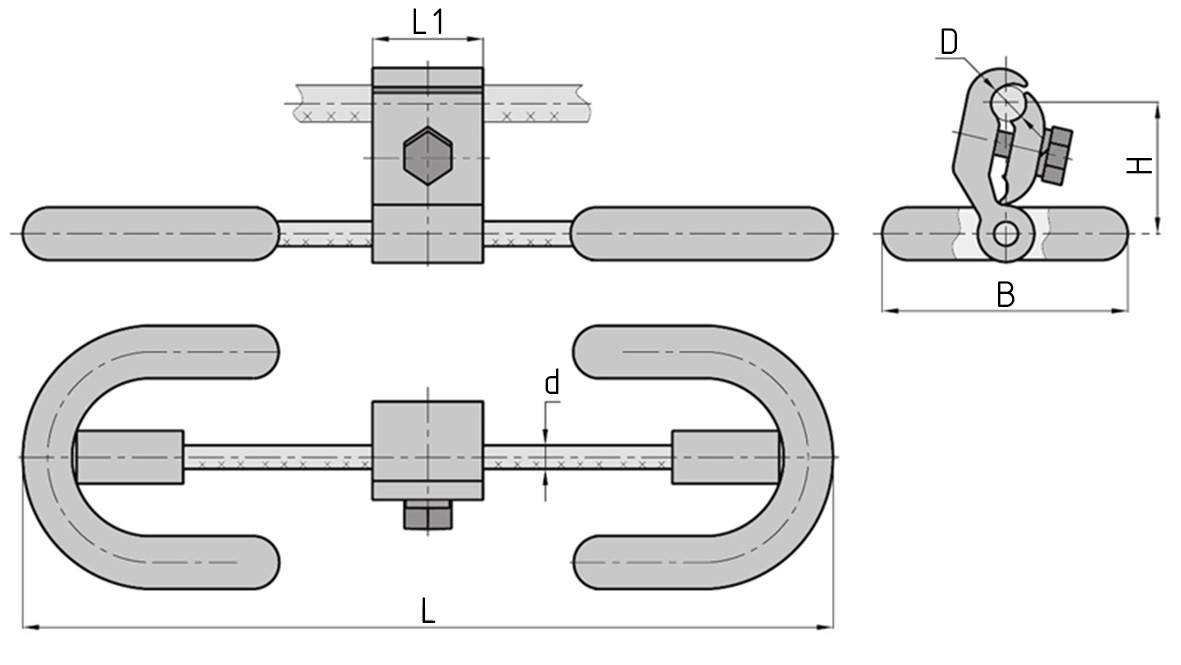

Рисунок 1 (Чертеж гасителя вибрации ГПГ-А )
Таблица замены устаревших гасителей вибрации:
Маркировка новых гасителей вибрации типа ГПГ-А: | Маркировки устаревших гасителей вибрации: | |
тип ГВН | тип ГПГ | |
ГПГ-0,8-9,1-300А/10-13 | ГВН-2-9 | ГПГ-0,8-9,1-300/10 |
ГПГ-0,8-9,1-350А/10-13 | ГВН-2-13 | ГПГ-0,8-9,1-350/13 |
ГПГ-1,6-11-400А/10-13 | ГВН-3-12 | ГПГ-1,6-11-400/13 |
ГПГ-1,6-11-450А/10-13 | ГВН-3-13 | ГПГ-1,6-11-450/13 |
ГПГ-1,6-11-450А/16-20 | ГВН-3-17 | ГПГ-1,6-11-450/16 |
ГПГ-2,4-11-450А/10-13 | ГВН-4-14 | ГПГ-2,4-11-450/13 |
ГПГ-2,4-11-500А/16-20 | ГВН-4-22 | ГПГ-2,4-11-500/20 |
ГПГ-3,2-13-550А/23-35 | ГВН-5-25 | ГПГ-3,2-13-550/23 |
ГПГ-3,2-13-550А/23-35 | ГВН-5-30 | ГПГ-3,2-13-550/31 |
ГПГ-3,2-13-600А/23-35 | ГВН-5-34 | ГПГ-3,2-13-600/35 |
ГПГ- А разработаны для замены устаревших гасителей типа ГПГ, которые имеют ряд недостатков
Преимущества новых гасителей ГПГ-А: | Недостатки устаревших гасителей типа ГПГ: |
- Узел крепления на проводе гасителя вибрации ГПГ-А имеет принципиально новую конструкцию. Он изготовлен из алюминиевого профиля и имеет монолитную конструкцию, что исключает появление в нем люфтов в течение всего периода эксплуатации. Благодаря этому исключается повреждение провода грузам гасителя вибрации. - У гасителя вибрации ГПГ-А значительно повышена прочность заделки на проводе, что исключает его сдвиг вдоль провода относительно расчетной точки установки. - Непосредственная фабричная опрессовка стальных «подковообразных» грузов на стальном тросе демпфера (без применения каких-либо втулок) многократно повысила прочность крепления грузов и полностью исключила вероятность отрыва их в процессе всего срока эксплуатации гасителей вибрации ГПГ-А. - Новый узел крепления имеет универсальную плашку, конструкция которой позволяет перекрывать по две плашки креплений устаревших гасителей типа ГПГ, например: 10 и 13, 16 и 20, 23 и 31 – в зависимости от типоразмера гасителя вибрации. | - Плашка узла крепления гасителя вибрации ГПГ, кроме того, деформируется в процессе эксплуатации из-за воздействия на неё более твердого стального зажима, с помощью которого к ней присоединяется трос демпфера гасителя вибрации. Вследствие такого воздействия в плашке образуется люфт, что увеличивает диапазон колебаний демпферов до такой степени, что его грузы начинают ударять по проводу, постепенно разрушая его. - Литая алюминиевая плашка узла крепления гасителя вибрации ГПГ не обеспечивает необходимой прочности крепления на проводе. Вследствие этого он зачастую «съезжает» по проводу в направлении к центру пролета. Устранить данный недостаток путем приложения усилия при затяжке крепежа более нормы – не удается, т.к. литая плашка в таком случае – разрушается. - Заделка втулок, которыми чугунные грузы крепятся на тросе демпфера не обеспечивает необходимую прочность крепления грузов. Зачастую это приводит к отрыву грузов от троса демпфера в процессе эксплуатации гасителей вибрации задолго до окончания срока его службы. |
Гасители вибрации ГПГ с глухим креплением на проводе - описание
НАЗНАЧЕНИЕ: Устанавливаются на проводах и тросах воздушных линий электропередачи и переходов их через естественные препятствия для предупреждения повреждения их от усталостных напряжений, вызываемых вибрацией.
Гасители вибрации должны соответствовать требованиям ТУ 34 49-001-40064547-98.

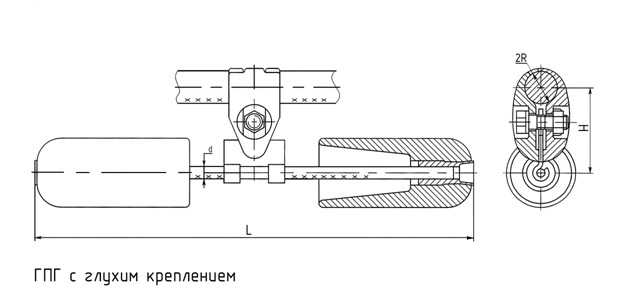

Рисунок 2 (Чертеж гасителей вибрации ГПГ)
Технические характеристики гасителя вибрации ГПГ
Обозначение | Диаметр провода, | Размеры, мм | Масса, | |||
d | 2R | L | H | |||
ГПГ-0,8-9,1-300/10 | 9,0 - 11,0 | 9,1 | 10 | 300 | 82,5 | 2,32 |
ГПГ-0,8-9,1-300/13 | 11,1 - 14,0 | 13 | 83,5 | 2,34 | ||
ГПГ-0,8-9,1-350/13 | 11,1 - 14,0 | 350 | 2,37 | |||
ГПГ-0,8-9,1-350/16 | 14,1 - 17,0 | 16 | 86,5 | 2,39 | ||
ГПГ-0,8-9,1-400/13 | 11,1 - 14,0 | 13 | 400 | 83,5 | 2,39 | |
ГПГ-1,6-11-350/10 | 9,0 - 11,0 | 11 | 10 | 350 | 80,0 | 4,23 |
ГПГ-1,6-11-350/13 | 11,1 - 14,0 | 13 | 81,0 | 4,26 | ||
ГПГ-1,6-11-400/13 | 400 | 4,28 | ||||
ГПГ-1,6-11-400/16 | 14,1 - 17,0 | 16 | 84,0 | 4,30 | ||
ГПГ-1,6-11-400/20 | 17,1 - 20,0 | 20 | 87,0 | 4,32 | ||
ГПГ-1,6-11-450/13 | 11,1 - 14,0 | 13 | 450 | 81,0 | 4,31 | |
ГПГ-1,6-11-450/16 | 14,1 - 17,0 | 16 | 84,0 | 4,33 | ||
ГПГ-1,6-11-450/23 | 20,1 - 26,0 | 23 | 88,0 | 4,51 | ||
ГПГ-1,6-11-450/31 | 26,1 - 32,0 | 31 | 92,0 | 4,57 | ||
ГПГ-1,6-11-450/35 | 32,1 - 35,0 | 35 | 93,0 | |||
ГПГ-1,6-11-500/13 | 11,1 - 14,0 | 13 | 500 | 81,0 | 4,34 | |
ГПГ-1,6-11-500/20 | 17,1 - 20,0 | 20 | 87,0 | 4,38 | ||
ГПГ-1,6-11-550/16 | 14,1 - 17,0 | 16 | 550 | 84,0 | 4,39 | |
ГПГ-1,6-11-550/20 | 17,1 - 20,0 | 20 | 87,0 | 4,41 | ||
ГПГ-1,6-13-350/13 | 11,1 - 14,0 | 13 | 13 | 350 | 89,5 | 4,39 |
ГПГ-1,6-13-400/16 | 14,1 - 17,0 | 16 | 400 | 92,5 | 4,45 | |
ГПГ-1,6-13-400/20 | 17,1 - 20,0 | 20 | 95,5 | 4,47 | ||
ГПГ-1,6-13-450/20 | 450 | 4,51 | ||||
ГПГ-1,6-13-450/23 | 20,1 - 26,0 | 23 | 96,5 | 4,57 |
Гасители вибрации линейные типа ГВН с глухим креплением на проводе
НАЗНАЧЕНИЕ: Устанавливаются на проводах и тросах воздушных линий электропередачи для предупреждения повреждения их от усталостных напряжений, вызываемых вибрацией.

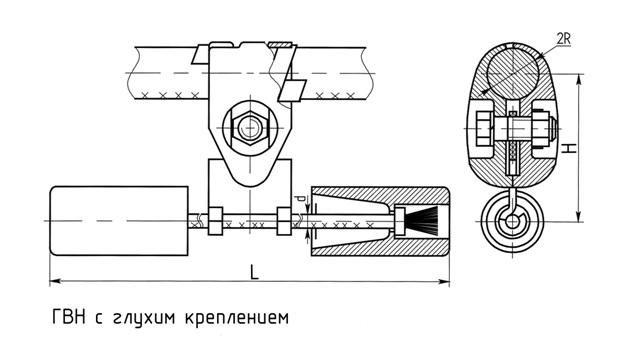

Рисунок 3 (Чертеж гасителей вибрации ГВН)
Технические характеристики ГВН:
Марка гасителя | Номинальное сечение проводов по ГОСТ 839-80, мм2 | Расчётная площадь сечения всех проволок каната, мм2 | Размеры, мм | Масса, кг | ||||||
М | АК, АКП, АЖ, АН, АЖКП, АНКП | АС, АСКС, АСКП, АСК | по ГОСТ 3062-80 | по ГОСТ 3063-80 | d | 2R | L | H | ||
ГВН-2-9 | - | - | - | 38,01; 50,45; 57,33 | 48,64 | 9,1 | 10 | 300 | 82,5 | 2,32 |
ГВН-2-13 | 70 | 70,95 | 70/11, 95/16 | - | - | 11,0 | 13 | 350 | 83,5 | 2,37 |
ГВН-3-12 | 95 | - | - | 80,61 | 72,95 | 11,0 | 13 | 400 | 81,0 | 4,38 |
ГВН-3-13 | - | - | - | - | 101,72 | 11,0 | 13 | 450 | 81,0 | 4,31 |
ГВН-3-17 | 120, 150 | 120, 150, 185 | 70/72, 120/19, 120/27, 150/19, 150/24, 150/34 | - | - | 11,0 | 16 | 84,0 | 4,33 | |
ГВН-4-14 | - | - | - | - | 117,9 | 11,0 | 13 | 440 | 81,0 | 5,91 |
ГВН-4-22 | 185, 240 | 240, 300 | 185/24, 185/29, 185/43, 205/27, 240/32, 240/39, 240/56 | - | - | 11,0 | 20 | 490 | 87,0 | 5,98 |
ГВН-5-25 | 300, 350, 400 | 350, 400 | 300/39, 300/48, 300/66, 300/67, 330/30, 330/43 | - | - | 13,0 | 23 | 550 | 96,5 | 7,96 |
ГВН-5-30 | - | 450, 500, 550 | 400/22, 400/51, 400/64, 400/93, 450/56, 400/18, 500/26, 500/27, 500/64 | - | - | 13,0 | 31 | 100,5 | 8,02 | |
ГВН-5-34 | - | 600, 650, 700 | 550/71, 600/72, 650/79 | - | - | 13,0 | 35 | 600 | 101,5 | 8,07 |
ГВН-5-38 | - | 750 | 700/86, 750/93 | - | - | 13,0 | 38 | 650 | 103,5 | 8,12 |
