Гаситель вибрации ОГК

Гаситель вибрации ОГК

НАЗНАЧЕНИЕ: Предназначены для защиты проводов и грозозащитных тросов от пляски и гололеда. Изготавливается по ТУ 3449-001-00113483-2004

В мировой практике  используются различные устройства и конструктивные решения по борьбе с пляской проводов. Многообразие устройств по защите проводов и грозозащитных тросов усложнило вопросы их применения в эксплуатации, увеличило стоимость, а в некоторых случаях снижало надежность их работы. Анализ всех используемых решений показал, что на основе современных достижений в этой области стало возможным создать универсальные способы и унифицированные устройства, снижающие пляску проводов до безопасной величины.



ПРИНЦИП РАБОТЫ:

- защита от сверх расчетного гололеда - за счет увеличения жесткости провода на кручение при установке грузов на рычаге (к ним относятся маятниковые гасители), при которых хотя и образуется односторонний гололед, но он меньше по массе цилиндрического гололеда;

- защита от пляски проводов - за счет неравномерной установки гасителей в пролете, в результате чего гололед откладывается в подпролетах разной формы и с разными аэродинамическими характеристиками, а также за счет использования грузов, как гасителей пляски маятникового типа;

- защита от вибрации - за счет использования в техническом решении ограничителей конструктивных элементов гасителя вибрации (грузов, гибких элементов)



В последнее время разработаны следующие конструкции для защиты ВЛ от колебаний проводов типа ОГК :

Гаситель вибрации для тросов типа ОГК предназначен для защиты одиночных проводов от всех видов колебаний и гололеда.

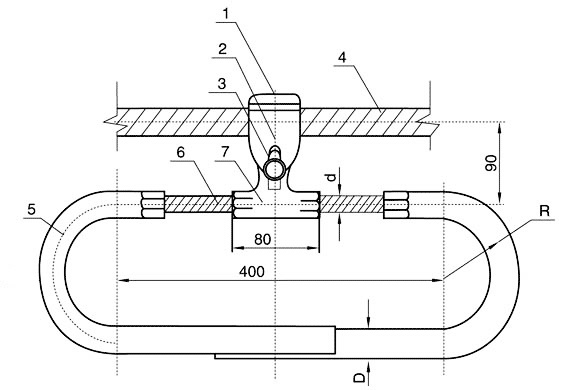

1- захват зажима;

2 - плашка зажима;

3 - крепежный болт;

4 - провод;

5 - груз;

6 - упругий элемент;

7 - зажим ограничителя

Марка ограничителей, количество их в пролете и места их установки выбираются в соответствии с диаметром провода и длины пролета. Ограничители устанавливаются в пролете на расстоянии, в пределах 100 метров с неравными интервалами 30-50 м.
