Повторное заземление

Повторное заземление в наличии на складе компании «УЭК». Доставка в регионы: Кировская область, Удмуртская Республика, Иркутская область, Республика Марий Эл.

Назначение: повторное заземление нулевого защитного проводника уменьшает опасность поражения током, возникающим в результате одновременного обрыва нулевого защитного провода на линии и замыкания фазы на проводящие части электроустановки, которые не должны находиться под напряжением.

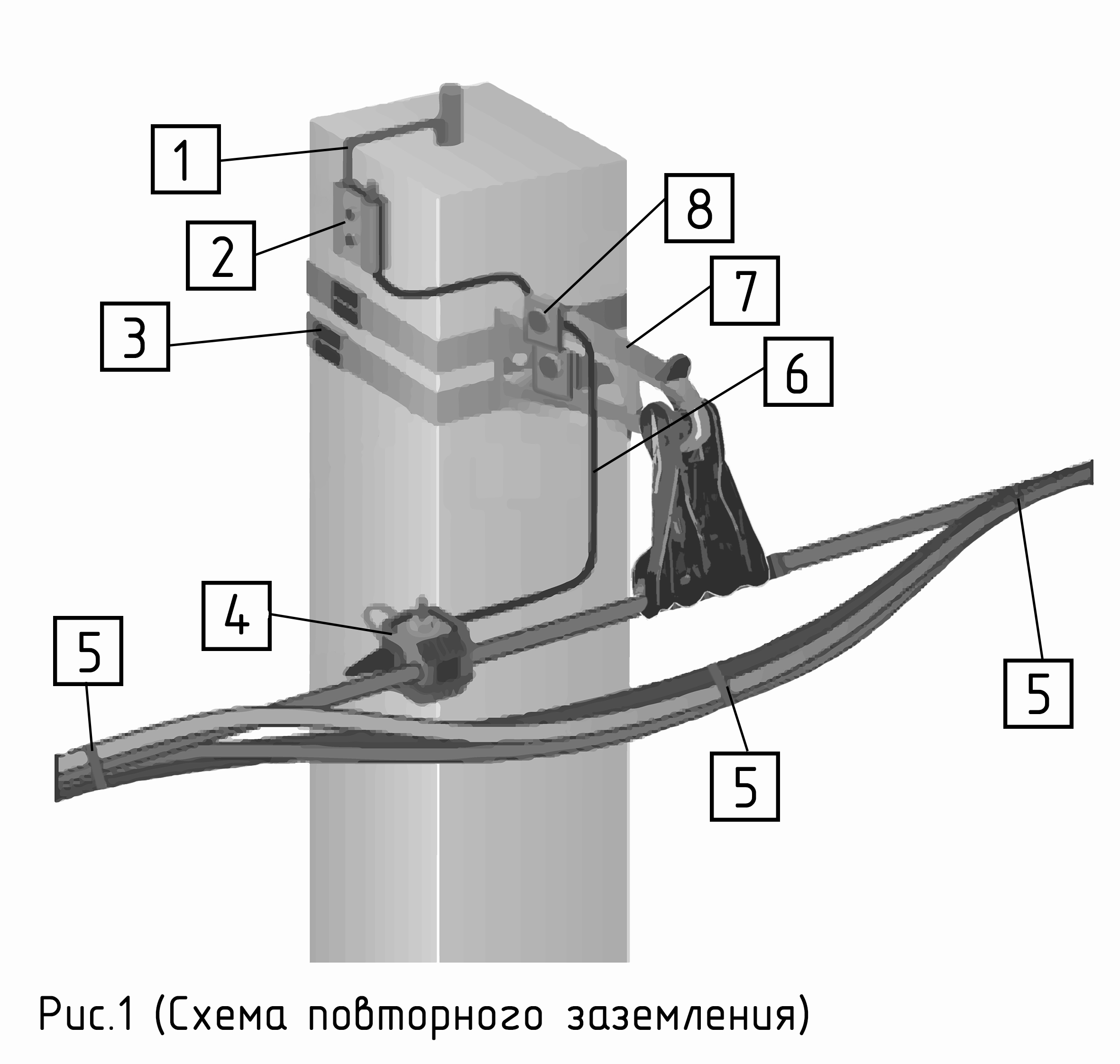

1 – Заземляющий спуск (проволока или катанка).

2 – Плашечный зажим ПС-1-1 А или ПС-2-1 А (выбирается по сечению заземляющего спуска и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа).

3 – Скрепа C 20 (или бугель B 200).

4 – Переходной зажим ОН640 или ЗПВ (выбирается по сечению нулевой жилы провода СИП и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа).

5 – Кабельные ремешки KR1, KR2 или KR3 (в зависимости от сечения провода СИП).

6 – Заземляющий проводник ЗП1М, ЗП2М или проводник другого типа.

7 – Промежуточная (поддерживающая) подвеска ES 1500.

8 – Плашечный зажим KZP 1 или KZP 2 (в зависимости от вида кронштейна и заземляющего проводника).

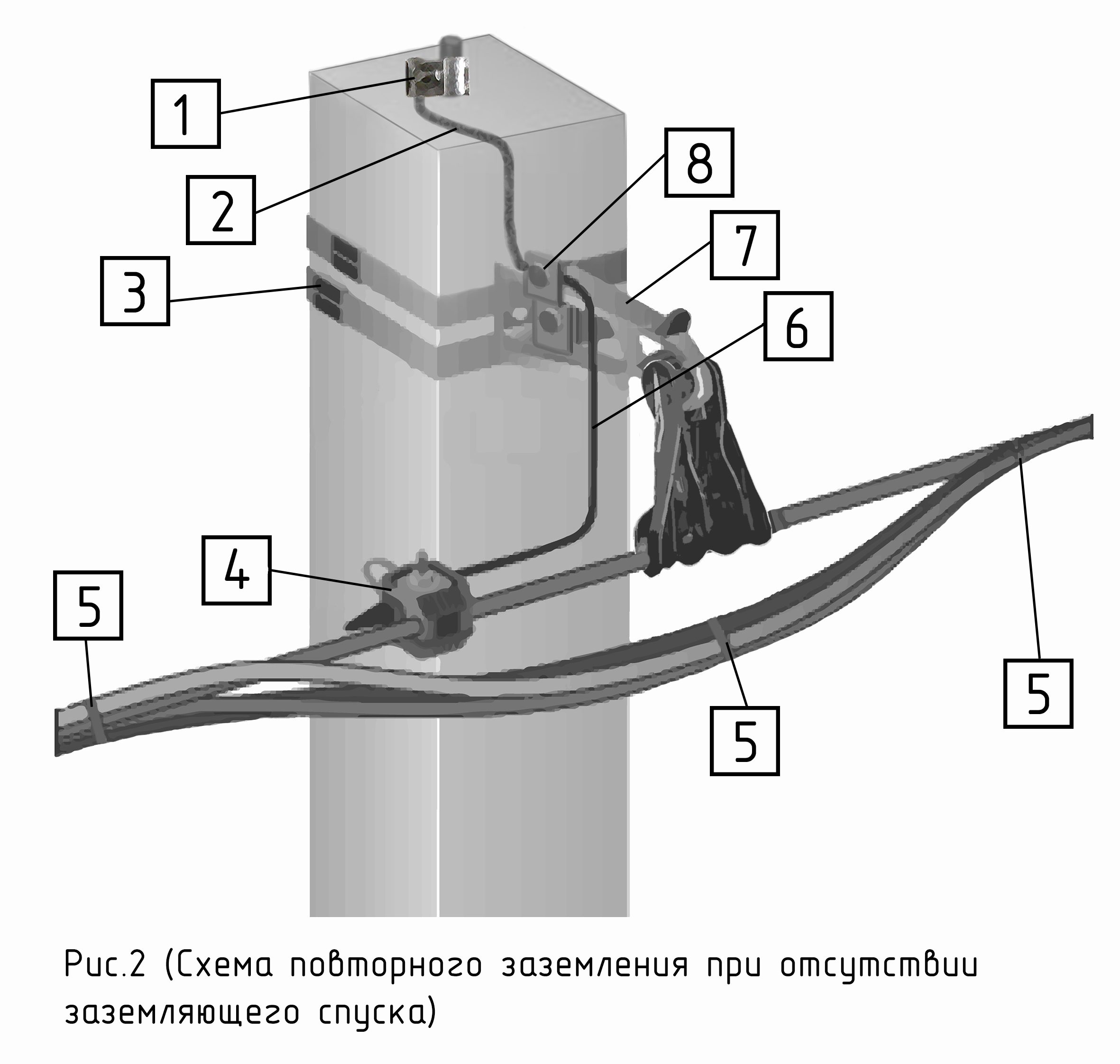

1 – Зажим соединительный плашечный ЭЗК

2 – Проволока или катанка (для создания заземляющего спуска).

3 – Скрепа C 20 (или бугель B 200).

4 – Переходной зажим ОН640 или ЗПВ (выбирается по сечению нулевой жилы провода СИП и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа).

5 – Кабельные ремешки KR1, KR2 или KR3 (в зависимости от сечения провода СИП).

6 – Заземляющий проводник ЗП1М, ЗП2М или проводник другого типа.

7 – Промежуточная (поддерживающая) подвеска ES 1500.

8 – Плашечный зажим KZP 1 или KZP 2 (в зависимости от вида кронштейна и заземляющего проводника).

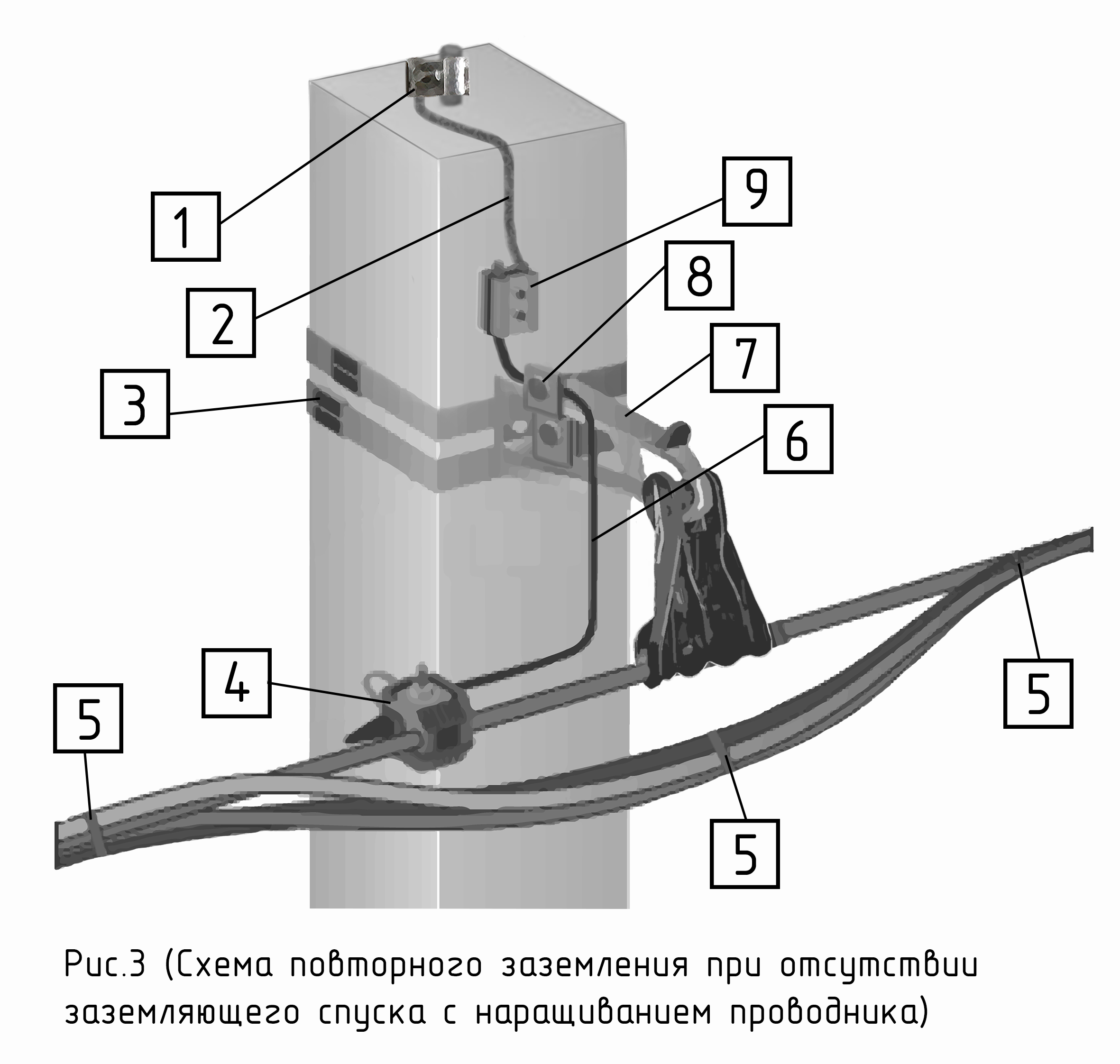

1 – Зажим соединительный плашечный ЭЗК

2 – Проволока или катанка (для создания заземляющего спуска).

3 – Скрепа C 20 (или бугель B 200).

4 – Переходной зажим ОН640 или ЗПВ (выбирается по сечению нулевой жилы провода СИП и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа).

5 – Кабельные ремешки KR1, KR2 или KR3 (в зависимости от сечения провода СИП).

6 – Заземляющий проводник ЗП1М, ЗП2М или проводник другого типа.

7 – Промежуточная (поддерживающая) подвеска ES 1500.

8 – Плашечный зажим KZP 1 или KZP 2 (в зависимости от вида кронштейна и заземляющего проводника).

9 – Плашечный зажим ПС-1-1 А или ПС-2-1 А (выбирается по сечению проволоки заземляющего спуска и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа).
