Опорно-стержневой изолятор ИОС 35-500-01
Изоляторы опорно-стержневые ИОС 35-500-01 в наличии на складе компании «УЭК». Гарантия качества, любые объемы поставок.

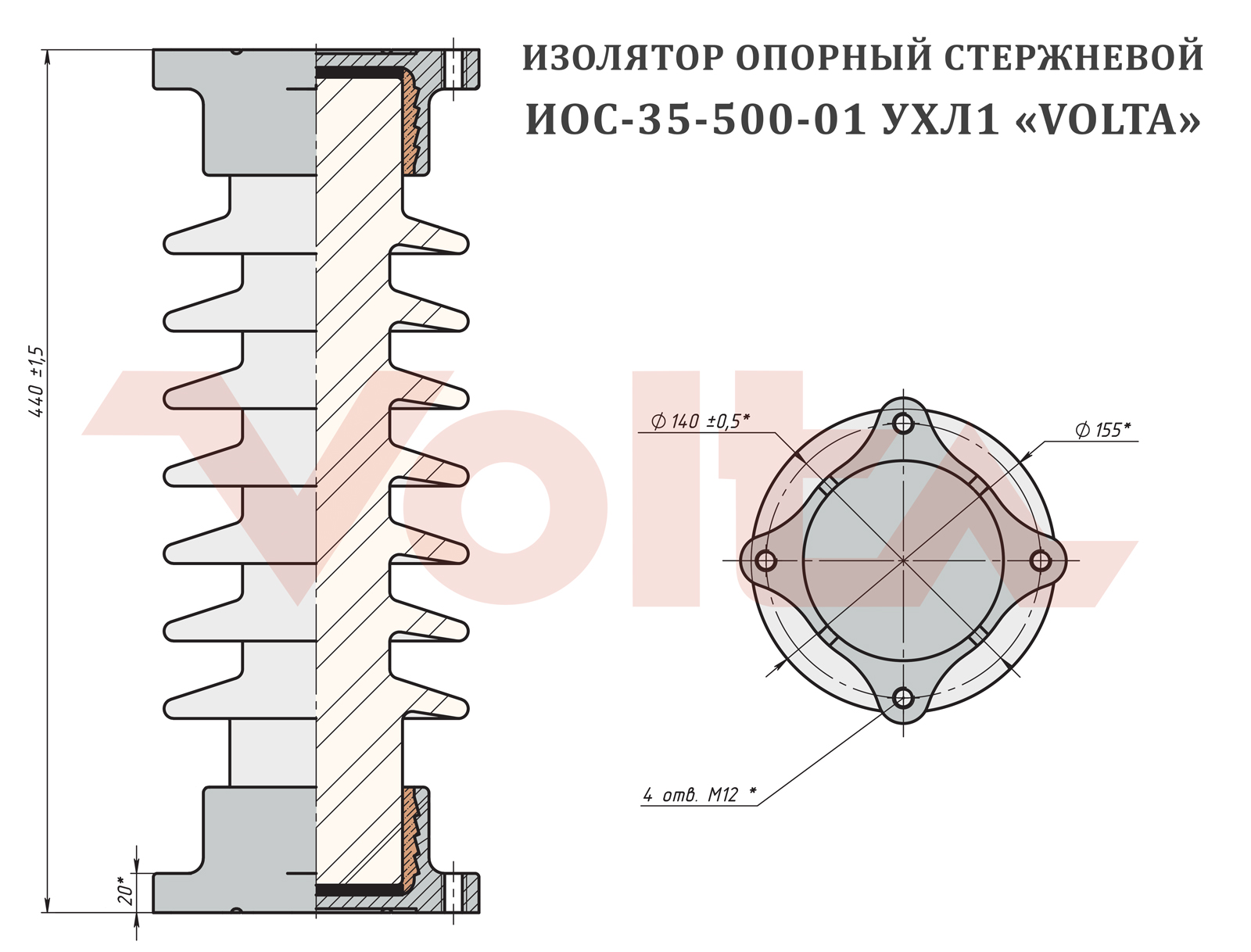

Предлагаем новинку - опорно-стержневые изоляторы ИОС-35-500-01 УХЛ1 VOLTA нового поколения! Новые изоляторы производятся в ООО «Вольта» - новом производственном проекте Южноуральской изоляторной компании.
Назначение: для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения свыше 1000 В частоты до 100 Гц.
Преимущества изоляторов VOLTA:
- Наличие большого запаса прочности (на изгиб).
- Наличие испытаний на кручение, подтверждающих возможность использования в разъединителях.
- Стойкость к загрязнению дает возможность эксплуатировать в тяжелых условиях (изоляторы соответствуют второму классу степени загрязнения)
- Высокие электрические характеристики (подтверждено испытанием повышенным напряжением).
- Медленное старение фарфора позволяет изолятору сохранять высокие характеристики в течение длительного времени, обеспечивая высокую надежность при увеличенном до 35 лет сроке службы.
| Номинальное напряжение, кВ | 35 |
| Длина пути утечки, мм | 700 |
| Масса, кг | 14,2 |
| Минимальная механическая разрушающая сила на изгиб, кН - Нормируемая по ГОСТ, и по ТУ завода - Гарантируемая заводом - Фактические значения при испытаниях | 5 7 8,0…9,5 |
| Минимальный разрушающий крутящий момент, кН.м - Нормируемый по ГОСТ - Нормируемый по ТУ завода - Гарантируемый заводом - Фактические значения при испытаниях | не нормируется! 2 3 3,5…4,0 |
| Испытательное напряжение полного грозового импульса, кВ | 190 |
| Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии, кВ | 95 |
| Степень загрязнения в районе применения изоляторов: - Минимальное нормируемое значение по ГОСТ - Фактическое значение по результатам испытаний | I II |

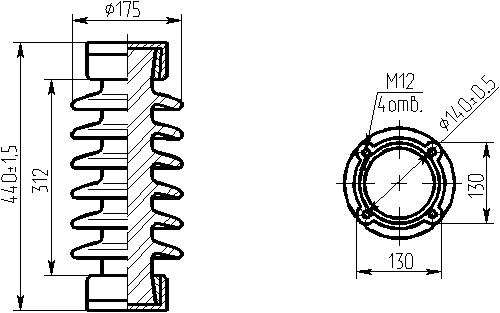

Изолятор опорно-стержневой ИОС 35-500-01 "обычного" исполнения:
| Номинальное напряжение, кВ | Минимальная механическая разрушающая кН | Минимальный разрушающий момент кН*м | Испытательное напряжение грозового кВ | Испытательное напряжение при плавном подъеме | Длина пути см | Масса, кг | |
| в сухом состоянии, кВ | под дождем, кВ | ||||||
| 35 | 5 | 2 | 195 | 110 | 85 | 70 | 16 |
