Изоляторы ИОС 110-400, ИОС 110-400М

Изоляторы ИОС 110-400, ИОС 110-400М в наличии на складе компании «УЭК». Гибкие условия поставки и оплаты.

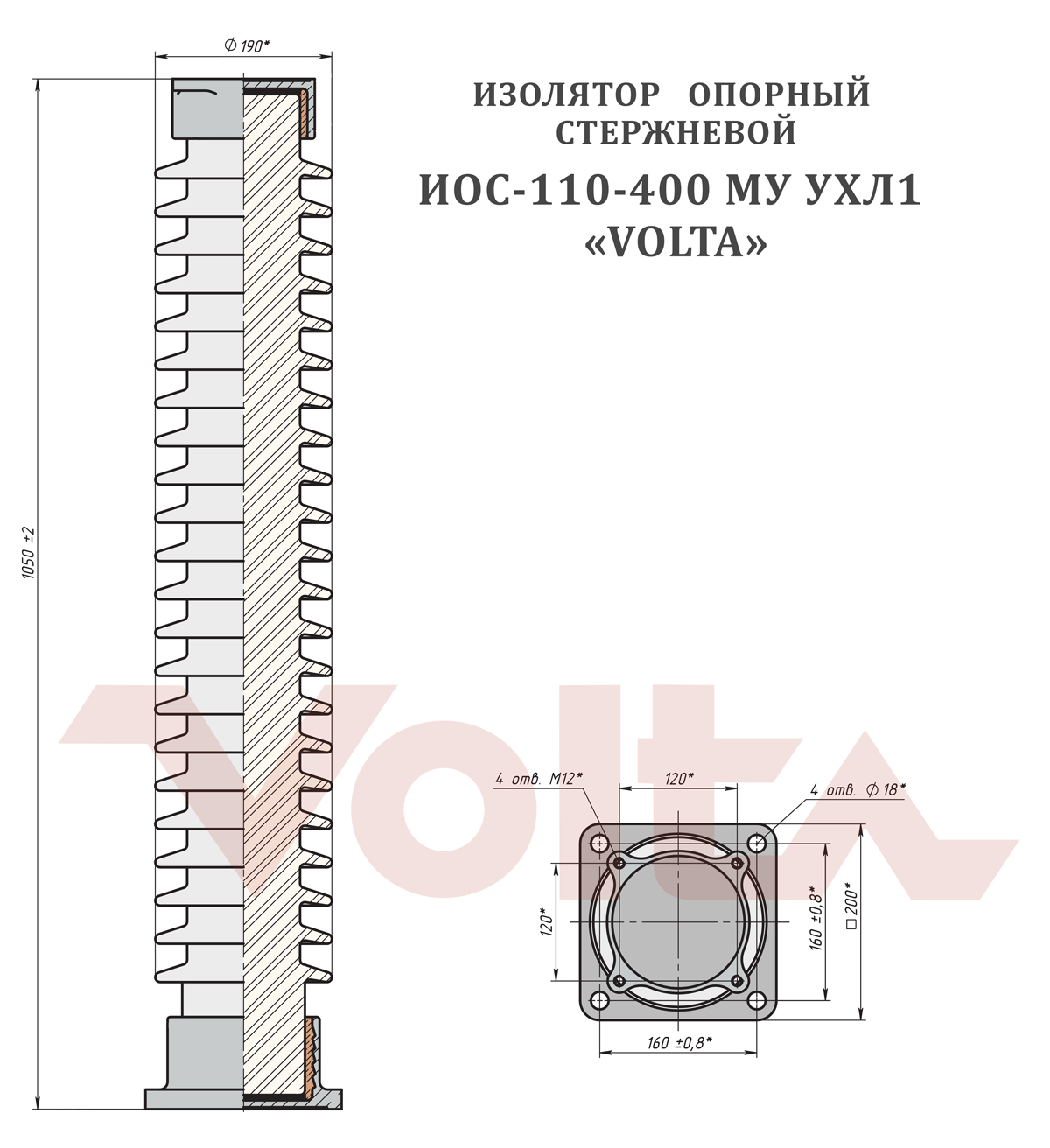

Предлагаем новинку - опорно-стержневые изоляторы VOLTA нового поколения ИОС 110: ИОС-110-400 УХЛ1, ИОС-110-400 М УХЛ1, ИОС-110-400 МУ УХЛ1. Новые изоляторы производятся в ООО «Вольта» - новом производственном проекте Южноуральской изоляторной компании.

Назначение: для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения свыше 1000 В частоты до 100 Гц.

Преимущества изоляторов VOLTA:

  • Наличие большого  запаса  прочности (на  изгиб).
  • Наличие испытаний на кручение, подтверждающих возможность использования в разъединителях.
  • Стойкость  к  загрязнению дает возможность  эксплуатировать  в  тяжелых  условиях  (изоляторы соответствуют второму классу степени загрязнения)
  • Высокие электрические характеристики (подтверждено испытанием  повышенным  напряжением).
  • Медленное старение фарфора позволяет изолятору сохранять высокие характеристики в течение длительного времени, обеспечивая высокую надежность при увеличенном до 35 лет сроке службы.

характеристики

значения

Номинальное напряжение, кВ

110

Длина пути утечки, мм

1900

Масса, кг

48

Минимальная механическая разрушающая сила на изгиб, кН

- Нормируемая по  ГОСТ, и  по ТУ завода

- Гарантируемая заводом

- Фактические значения при испытаниях

4

8

10…13

Минимальный разрушающий крутящий момент, кН.м

- Нормируемый по  ГОСТ

- Нормируемый по  ТУ завода

- Гарантируемый заводом

- Фактические значения при испытаниях

не нормируется

2,5

4

5…8,5

Испытательное напряжение полного грозового импульса, кВ

450

Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии, кВ

230

Среднее разрядное переменное напряжение под дождем, кВ

- Нормируемое по  ГОСТ и ТУ завода

- Фактические значения при испытаниях

≥ 230,

302,3…307,7

Степень загрязнения в районе применения изоляторов:

- Минимальное нормируемое значение по ГОСТ

- Фактическое значение по результатам испытаний

I

II



характеристики

значения

Номинальное напряжение, кВ

110

Длина пути утечки, мм

2050

Масса, кг

48,3

Минимальная механическая разрушающая сила на изгиб, кН

- Нормируемая по  ГОСТ, и  по ТУ завода

- Гарантируемая заводом

- Фактические значения при испытаниях

4

8

10…13

Минимальный разрушающий крутящий момент, кН.м

- Нормируемый по  ГОСТ

- Нормируемый по  ТУ завода

- Гарантируемый заводом

- Фактические значения при испытаниях

не нормируется

2,5

4

5…8,5

Испытательное напряжение полного грозового импульса, кВ

450

Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии, кВ

230

Среднее разрядное переменное напряжение под дождем, кВ

- Нормируемое по  ГОСТ и ТУ завода

- Фактические значения при испытаниях

≥ 230,

302,3…307,7

Степень загрязнения в районе применения изоляторов:

- Минимальное нормируемое значение по ГОСТ

- Фактическое значение по результатам испытаний

I

II

характеристики

значения

Номинальное напряжение, кВ

110

Длина пути утечки, мм

2050

Масса, кг

48,9

Минимальная механическая разрушающая сила на изгиб, кН

- Нормируемая по  ГОСТ

- Нормируемая по  ТУ завода

- Гарантируемая заводом

- Фактические значения при испытаниях

4

5,2

12

14…16

Минимальный разрушающий крутящий момент, кН.м

- Нормируемый по  ГОСТ

- Нормируемый по  ТУ завода

- Гарантируемый заводом

- Фактические значения при испытаниях

не нормируется

2,5

4

5…8,5

Испытательное напряжение полного грозового импульса, кВ

450

Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии, кВ

230

Среднее разрядное переменное напряжение под дождем, кВ

- Нормируемое по  ГОСТ и ТУ завода

- Фактические значения при испытаниях

≥ 230,

302,3…307,7

Степень загрязнения в районе применения изоляторов:

- Минимальное нормируемое значение по ГОСТ

- Фактическое значение по результатам испытаний

I

II

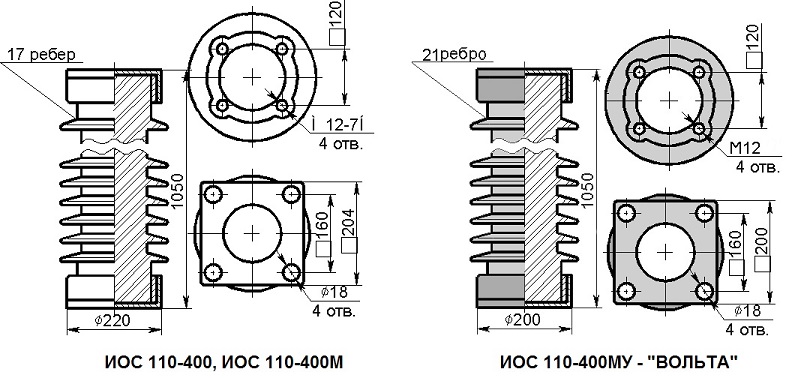

Изоляторы ИОС 110-400, ИОС 110-400 М "обычного" исполнения :



Тип

ГОСТ, ТУ

Номинальное напряжение,

кВ

Минимальная механическая разрушающая сила на изгиб,

кН

Минимальный разрушающий момент
при кручении,

кН*м

Испытательное напряжение грозового импульса,

кВ

Испытательное напряжение при плавном подъеме

Длина пути
утечки,

см

Масса,

кг

в сухом состоянии,

кВ

под дождем,

кВ

Изолятор ИОС 110-400 УХЛ, Т1

ГОСТ 9984-85

110

4

250

480

295

215

190

67,0

Изолятор ИОС 110-400 М УХЛ, Т1

ТУ 3493-004-00214646-2001

110

4

250

480

295

215

205

69,4
