Изолятор ИОС 110-1250

Изолятор ИОС 110 1250 в наличии на складе компании «УЭК». Доставка в регионы: Кировская область, Удмуртская Республика, Иркутская область, Республика Марий Эл.

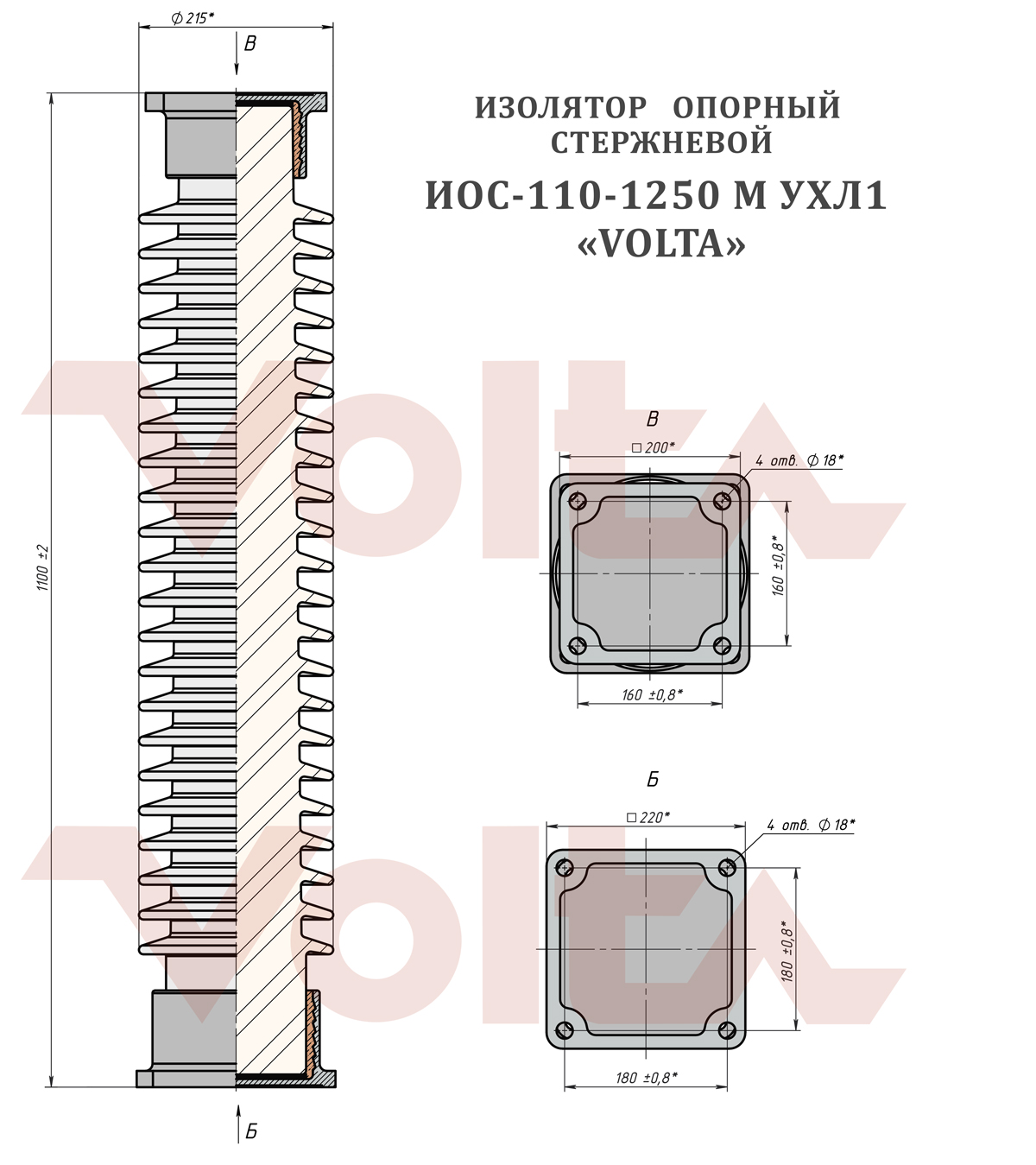

Предлагаем новинку - опорно-стержневые изоляторы ИОС 110 от VOLTA: ИОС-110-1250 М УХЛ1 и ИОС-110-1250 МУ УХЛ1! Новые изоляторы производятся в ООО «Вольта» - новом производственном проекте Южноуральской изоляторной компании.

Преимущества изоляторов VOLTA:

  • Наличие большого  запаса  прочности (на  изгиб).
  • Наличие испытаний на кручение, подтверждающих возможность использования в разъединителях.
  • Стойкость  к  загрязнению дает возможность  эксплуатировать  в  тяжелых  условиях  (изоляторы соответствуют второму классу степени загрязнения)
  • Высокие электрические характеристики (подтверждено испытанием  повышенным  напряжением).
  • Медленное старение фарфора позволяет изолятору сохранять высокие характеристики в течение длительного времени, обеспечивая высокую надежность при увеличенном до 35 лет сроке службы.

характеристики

значения

Номинальное напряжение, кВ

110

Длина пути утечки, мм

2230

Масса, кг

64

Минимальная механическая разрушающая сила на изгиб, кН

- Нормируемая по  ГОСТ, и  по ТУ завода

- Гарантируемая заводом

- Фактические значения при испытаниях

12,5

16

17…19,5

Минимальный разрушающий крутящий момент, кН.м

- Нормируемый по  ГОСТ

- Нормируемый по  ТУ завода

- Гарантируемый заводом

- Фактические значения при испытаниях

не нормируется

5

6

6,5…7,5

Испытательное напряжение полного грозового импульса, кВ

450

Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии, кВ

230

Среднее разрядное переменное напряжение под дождем, кВ

- Нормируемое по  ГОСТ и ТУ завода

- Фактические значения при испытаниях

≥ 230,

302,3…307,7

Степень загрязнения в районе применения изоляторов:

- Минимальное нормируемое значение по ГОСТ

- Фактическое значение по результатам испытаний

I

II

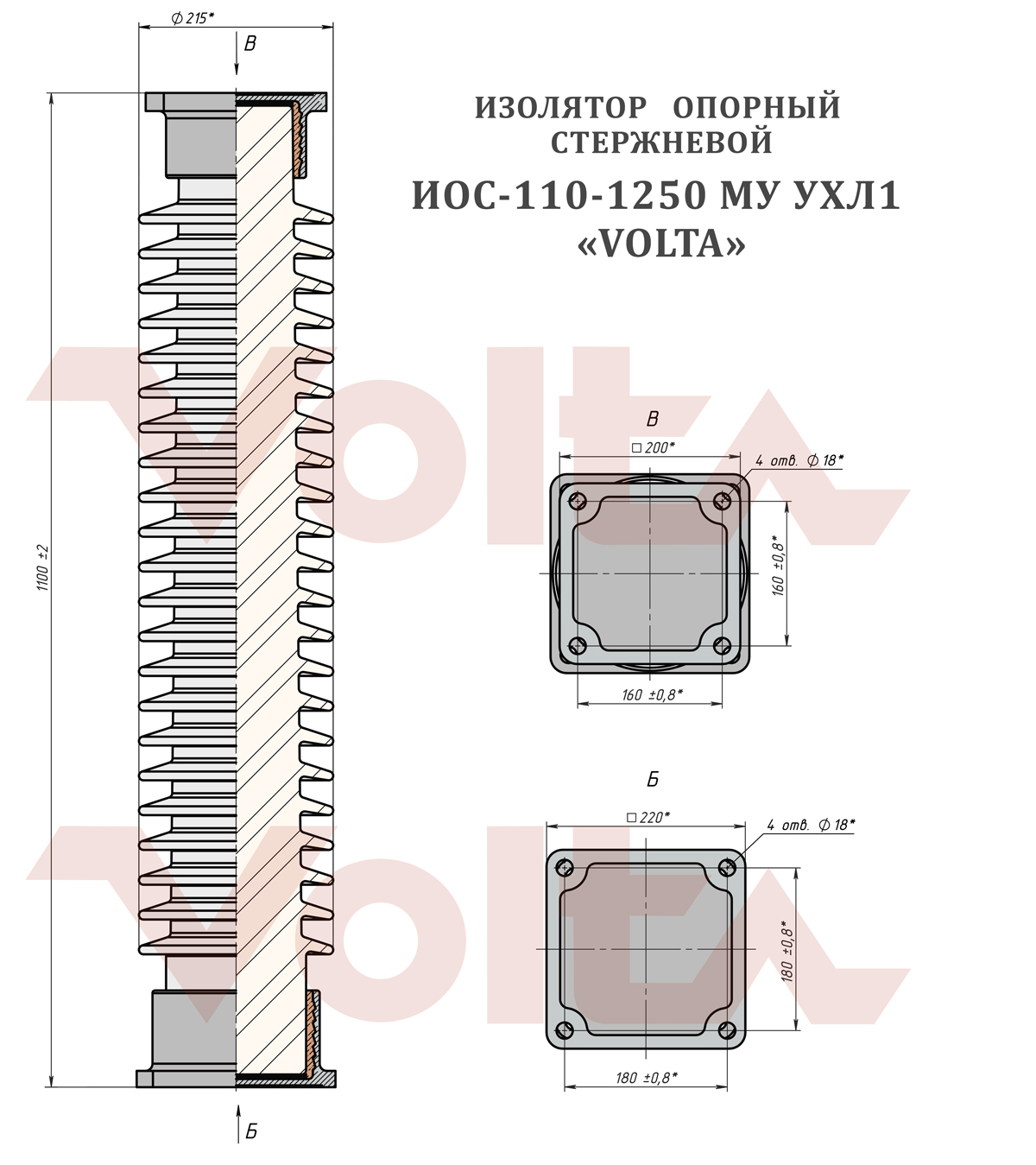

Характеристики изолятора ИОС-110-1250 МУ УХЛ1 VOLTA:

характеристики

значения

Номинальное напряжение, кВ

110

Длина пути утечки, мм

2230

Масса, кг

64

Минимальная механическая разрушающая сила на изгиб, кН

- Нормируемая по  ГОСТ

- Нормируемая по  ТУ завода

- Гарантируемая заводом

- Фактические значения при испытаниях

12,5

16,25

20

21…24

Минимальный разрушающий крутящий момент, кН.м

- Нормируемый по  ГОСТ

- Нормируемый по  ТУ завода

- Гарантируемый заводом

- Фактические значения при испытаниях

не нормируется

5,5

6

6,5…7,5

Испытательное напряжение полного грозового импульса, кВ

450

Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии, кВ

230

Среднее разрядное переменное напряжение под дождем, кВ

- Нормируемое по  ГОСТ и ТУ завода

- Фактические значения при испытаниях

≥ 230,

302,3…307,7

Степень загрязнения в районе применения изоляторов:

- Минимальное нормируемое значение по ГОСТ

- Фактическое значение по результатам испытаний

I

II

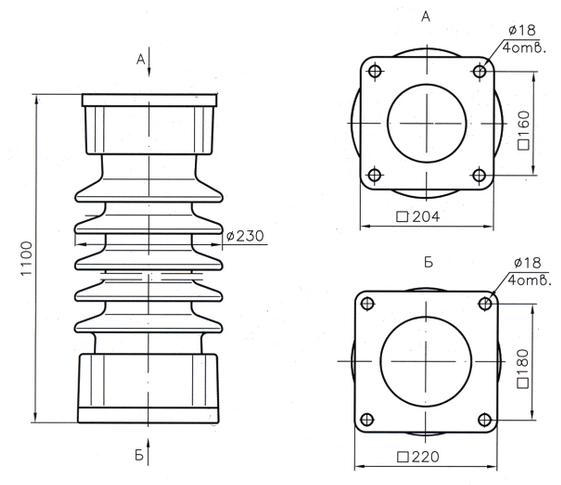

Изоляторы ИОС 110-1250, ИОС 110-1250 М "обычного" исполнения

изолятор иос 110 1250

Материал изоляционной части Материал арматуры Покрытие арматуры Покрытие швов армирующей связки
керамический электротехнический подгруппы 120 ГОСТ 20419-83 чугун высокопрочный ВЧ 50, ВЧ 45 ГОСТ 7293-85, сталь 35Л ГОСТ 977-88 цинк горячий или термодиффуизионный герметик силиконовый

Технические характеристики изоляторов ИОС 110 1250

Номинальное напряжение, кВт 110
Минимальная механическая разрущающая сила при изгибе, приложенная к верхнему фланцу, кН 12,5
Минимальный разрушающий момент при кручении, кН*м 5,0
Длина пути утечки, см, не менее 210
Масса, кг 92,0
