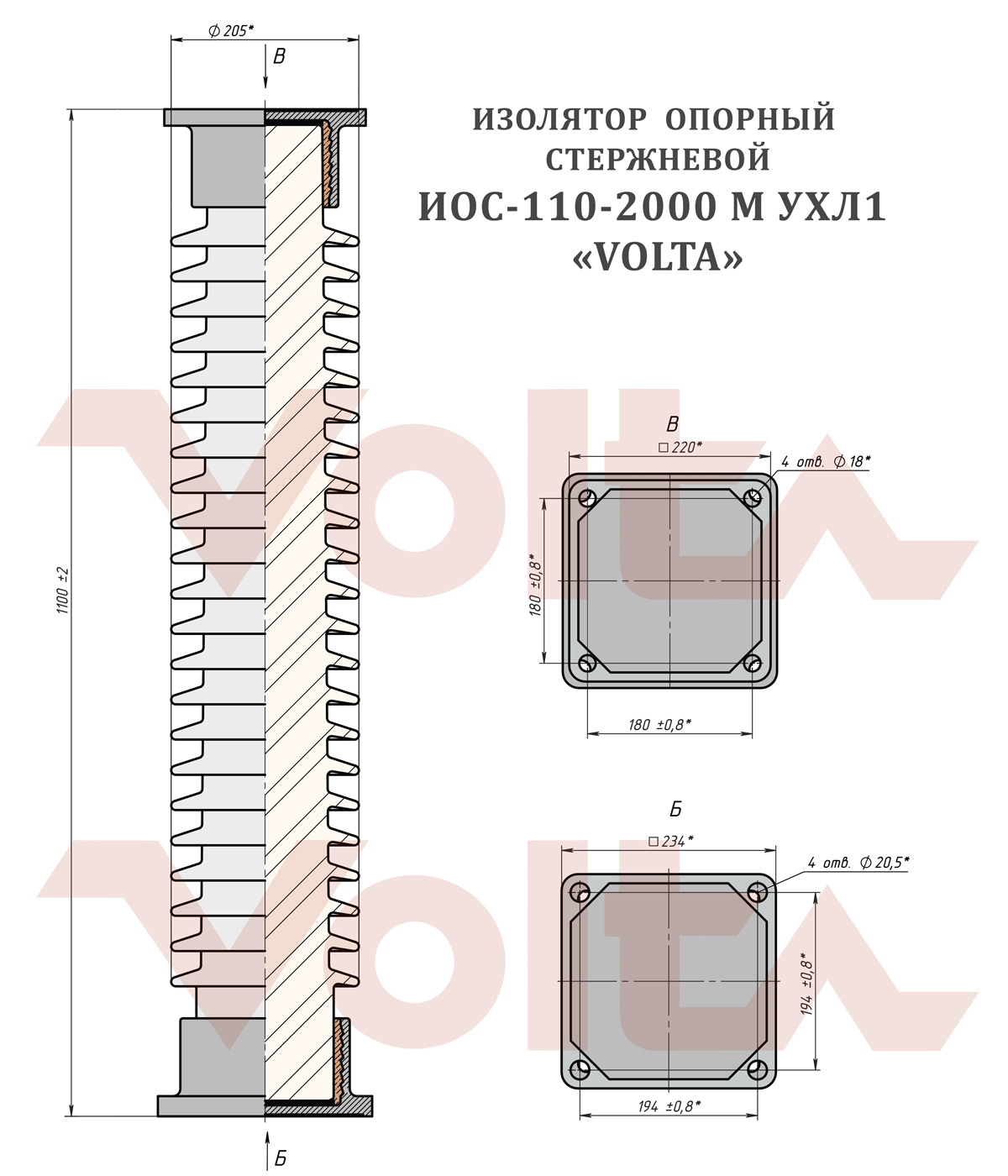

Изоляторы ИОС 110-2000
Изоляторы ИОС 110-2000 в наличии на складе компании «Удмуртская электротехническая компания». Доставка в регионы: Кировская область, Удмуртская Республика, Иркутская область, Республика Марий Эл.
Назначение: для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения свыше 1000 В частоты до 100 Гц.
Преимущества изоляторов VOLTA ИОС 110:
- Наличие большого запаса прочности (на изгиб).
- Наличие испытаний на кручение, подтверждающих возможность использования в разъединителях.
- Стойкость к загрязнению дает возможность эксплуатировать в тяжелых условиях (изоляторы соответствуют второму классу степени загрязнения)
- Высокие электрические характеристики (подтверждено испытанием повышенным напряжением).
- Медленное старение фарфора позволяет изолятору сохранять высокие характеристики в течение длительного времени, обеспечивая высокую надежность при увеличенном до 35 лет сроке службы.
| характеристики | значения |
| Номинальное напряжение, кВ | 110 |
| Длина пути утечки, мм | 2000 |
| Масса, кг | 71,5 |
| Минимальная механическая разрушающая сила на изгиб, кН - Нормируемая по ГОСТ, и по ТУ завода - Гарантируемая заводом - Фактические значения при испытаниях | 20 24 27…30 |
| Минимальный разрушающий крутящий момент, кН.м - Нормируемый по ГОСТ - Нормируемый по ТУ завода - Гарантируемый заводом - Фактические значения при испытаниях | не нормируется 5 6 8,5…9,5 |
| Испытательное напряжение полного грозового импульса, кВ | 450 |
| Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии, кВ | 230 |
| Среднее разрядное переменное напряжение под дождем, кВ - Нормируемое по ГОСТ и ТУ завода - Фактические значения при испытаниях | ≥ 230, 302,3…307,7 |
| Степень загрязнения в районе применения изоляторов: - Минимальное нормируемое значение по ГОСТ - Фактическое значение по результатам испытаний | I II |
| характеристики | значения |
| Номинальное напряжение, кВ | 110 |
| Длина пути утечки, мм | 2230 |
| Масса, кг | 71,5 |
| Минимальная механическая разрушающая сила на изгиб, кН - Нормируемая по ГОСТ - Нормируемая по ТУ завода - Гарантируемая заводом - Фактические значения при испытаниях | 12,5 26 28 29,5…31 |
| Минимальный разрушающий крутящий момент, кН.м - Нормируемый по ГОСТ - Нормируемый по ТУ завода - Гарантируемый заводом - Фактические значения при испытаниях | не нормируется 5 8 29,5…31 |
| Испытательное напряжение полного грозового импульса, кВ | 450 |
| Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии, кВ | 230 |
| Среднее разрядное переменное напряжение под дождем, кВ - Нормируемое по ГОСТ и ТУ завода - Фактические значения при испытаниях | ≥ 230, 302,3…307,7 |
| Степень загрязнения в районе применения изоляторов: - Минимальное нормируемое значение по ГОСТ - Фактическое значение по результатам испытаний | I II |
| Тип | ГОСТ, ТУ | Номинальное напряжение, | Минимальная механическая разрушающая сила на изгиб, | Испытательное напряжение грозового импульса, кВ | Длина пути мм | Масса, кг |
| ИОС 110-2000 УХЛ, Т1 | ГОСТ 9984-85 | 110 | 20 | 480 | 1900 | 96,0 |
