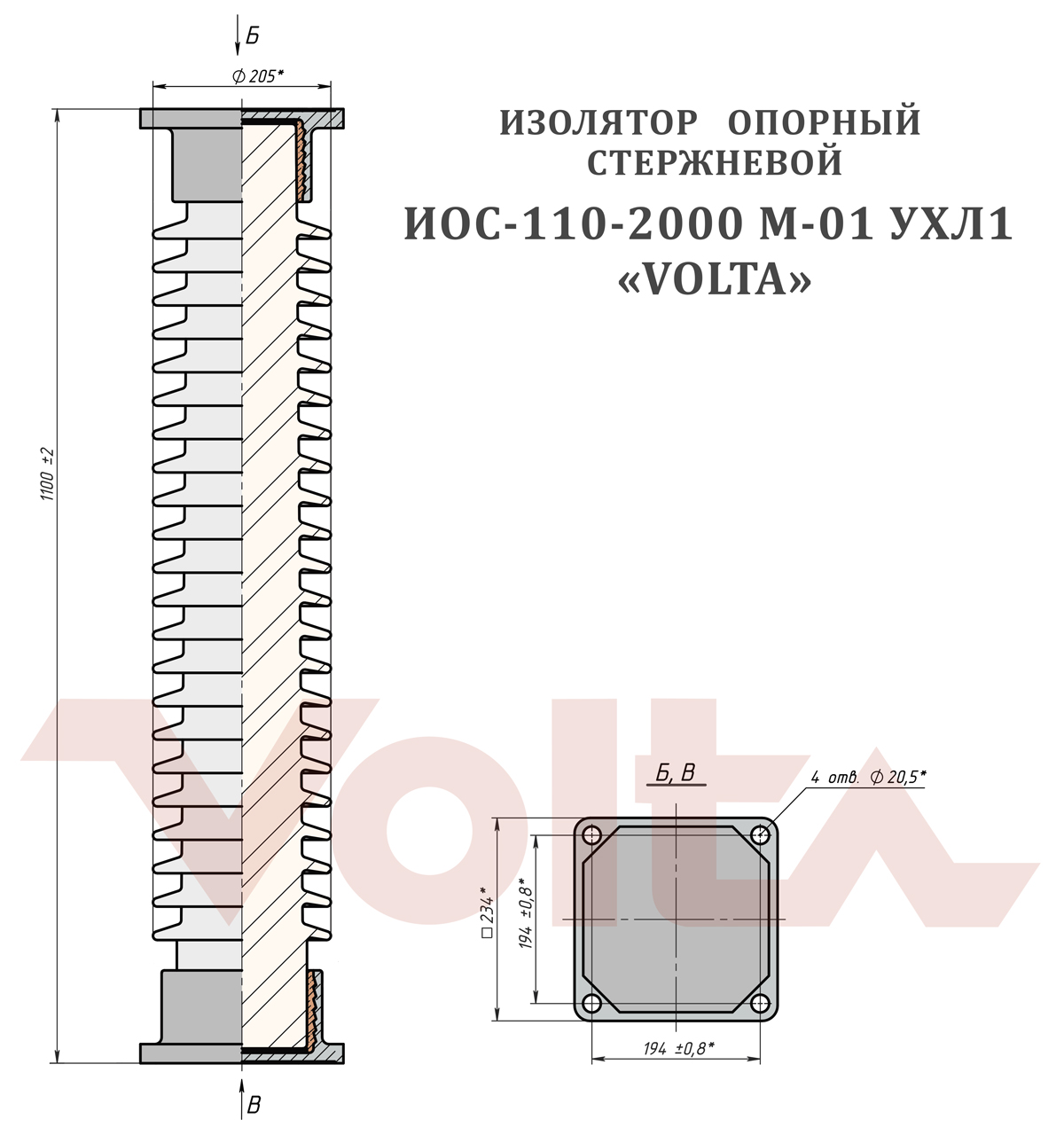

Изоляторы ИОС 110-2000-01

Изоляторы ИОС 110-2000-01 в наличии на складе компании «УЭК». Гарантия качества, гибкие условия оплаты.

Назначение: для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения свыше 1000 В частоты до 100 Гц.

Преимущества изоляторов VOLTA:

  • Наличие большого  запаса  прочности (на  изгиб).
  • Наличие испытаний на кручение, подтверждающих возможность использования в разъединителях.
  • Стойкость  к  загрязнению дает возможность  эксплуатировать  в  тяжелых  условиях  (изоляторы соответствуют второму классу степени загрязнения)
  • Высокие электрические характеристики (подтверждено испытанием  повышенным  напряжением).
  • Медленное старение фарфора позволяет изолятору сохранять высокие характеристики в течение длительного времени, обеспечивая высокую надежность при увеличенном до 35 лет сроке службы.

характеристики

значения

Номинальное напряжение, кВ

110

Длина пути утечки, мм

2000

Масса, кг

72

Минимальная механическая разрушающая сила на изгиб, кН

- Нормируемая по  ГОСТ, и  по ТУ завода

- Гарантируемая заводом

- Фактические значения при испытаниях

20

24

27…30

Минимальный разрушающий крутящий момент, кН.м

- Нормируемый по  ГОСТ

- Нормируемый по  ТУ завода

- Гарантируемый заводом

- Фактические значения при испытаниях

не нормируется

5

8

8,5…9,5

Испытательное напряжение полного грозового импульса, кВ

450

Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии, кВ

230

Среднее разрядное переменное напряжение под дождем, кВ

- Нормируемое по  ГОСТ и ТУ завода

- Фактические значения при испытаниях

≥ 230,

302,3…307,7

Степень загрязнения в районе применения изоляторов:

- Минимальное нормируемое значение по ГОСТ

- Фактическое значение по результатам испытаний

I

II



характеристики

значения

Номинальное напряжение, кВ

110

Длина пути утечки, мм

2000

Масса, кг

72

Минимальная механическая разрушающая сила на изгиб, кН

- Нормируемая по  ГОСТ

- Нормируемая по  ТУ завода

- Гарантируемая заводом

- Фактические значения при испытаниях

20

26

28

29,5…31

Минимальный разрушающий крутящий момент, кН.м

- Нормируемый по  ГОСТ

- Нормируемый по  ТУ завода

- Гарантируемый заводом

- Фактические значения при испытаниях

не нормируется

5

8

8,5…9,5

Испытательное напряжение полного грозового импульса, кВ

450

Одноминутное испытательное напряжение частоты 50 Гц в сухом состоянии, кВ

230

Среднее разрядное переменное напряжение под дождем, кВ

- Нормируемое по  ГОСТ и ТУ завода

- Фактические значения при испытаниях

≥ 230,

302,3…307,7

Степень загрязнения в районе применения изоляторов:

- Минимальное нормируемое значение по ГОСТ

- Фактическое значение по результатам испытаний

I

II



Тип



ГОСТ, ТУ



Номинальное напряжение,
кВ



Минимальная механическая разрушающая сила на изгиб,
кН



Испытательное напряжение грозового импульса,

кВ

Длина пути
утечки,

мм

Масса,

кг

ИОС 110-2000-01 УХЛ, Т1

ГОСТ 9984-85

110

20

480

2000

106,0
