Проходной фарфоровый изолятор ИПУ 10 кВ
Проходной изолятор ИПУ 10 кВ в наличии на складе компании «УЭК». Осуществляем доставку по регионам: Кировская область, Удмуртская Республика, Иркутская область, Республика Марий Эл.
Назначение: для наружной установки, для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций. Также используются для проведения и изоляции комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи при переменном напряжении свыше 1000В, частотой 100Гц. Изолятор ИПУ используется и в закрытых токопроводах.

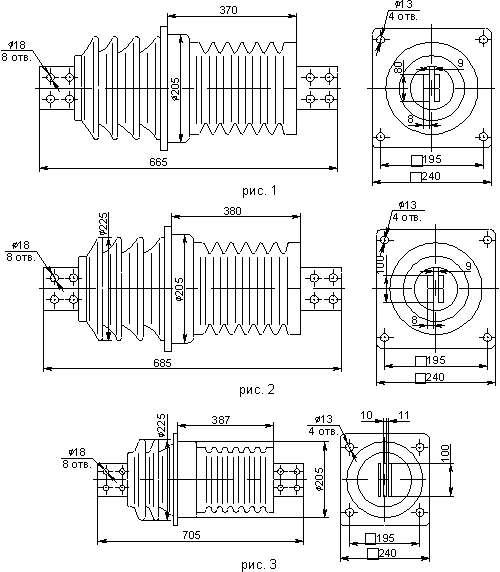

| Тип | Рисунок | Номинальное напряжение, кВ | Импульсное напряжение, кВ | Номинальный ток, А | Минимальная разрушающая сила на изгиб, кН | Длина пути утечки, внешней изоляции, не менее, см | Размеры | Масса, кг | ||
| L,
| L1, мм | B, мм | ||||||||
| ИПУ 10 1600 -12,5 УХЛ1 | 1 | 10 | 80 | 1600 | 12,5 | 30 | 665 | 370 | 80 | 17,0 |
| ИПУ-10/2000-12,5 УХЛ1 | 2 | 10 | 80 | 2000 | 12,5 | 30 | 685 | 380 | 100 | 18,0 |
| ИПУ-10/3150-12,5 УХЛ1 | 3 | 10 | 80 | 3150 | 12,5 | 30 | 705 | 380 | 100 | 20,0 |
