Опорно-штыревой изолятор ОНШ 20 и 35 кВ

Опорно-штыревой изолятор ОНШ на складе компании «УЭК». Доставка в регионы: Кировская область, Удмуртская Республика, Иркутская область, Республика Марий Эл.

Опорно-штыревой изоляторы ОНШ 20 и 35 кВ

Назначение: для изоляции и крепления токоведущих частей в электрических аппаратах и в распределительных устройствах.

Тип

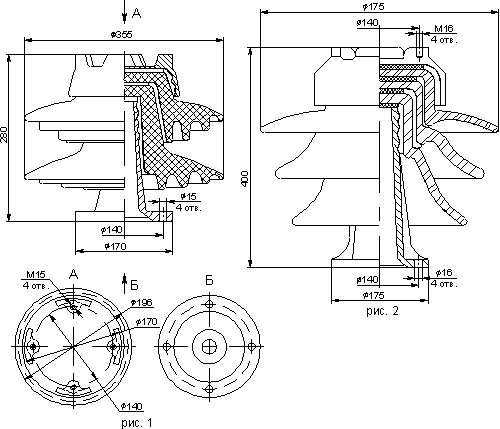

Рисунок

ГОСТ, ТУ

Номинальное напряжение,

кВ

Механическая разрушающая сила при изгибе,

кН

Сферическое
соединение d,

мм

ОНШ-20-10-1 (ОШН-10-125)

1

ДСТУ 3347-96 (ГОСТ 8608-96)

20

10

170

ОНШ-35-20-1 (ОШН-20-195)



2

ДСТУ 3347-96 (ГОСТ 8608-96)

35

20

175



Тип

Рису нок



Выдерживаемое напряжение

Длина пути
утечки

мм

Строительная высота,

мм

Масса,

кг

частотой 50 Гц
(в сухом состоянии),

кВ

частотой 50 Гц
(под дождем),

кВ

импульсное
напряжение
1,2/50+/-,

кВ

ОНШ-20-10-1 (ОШН-10-125)

1

55

125

35

710

280

23,3

ОНШ-35-20-1 (ОШН-20-195)

2

85

185

45

850

400

40
