Изоляторы ОЛСК
Изолятор ОЛСК в наличии на складе компании «Удмуртская электротехническая компания». Гарантия качества, гибкие условия оплаты, любые объемы поставок.

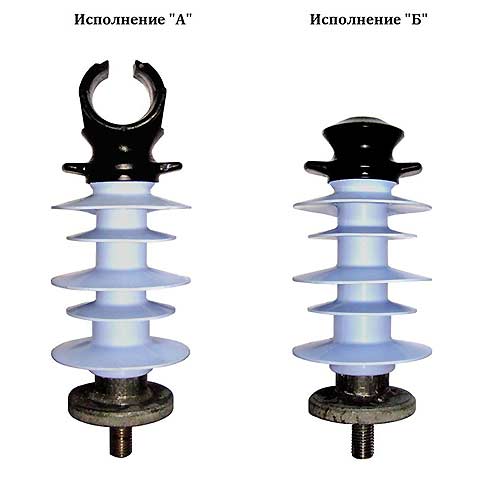

Назначение: для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП3, ПЗВ и ПЗВГ на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 635 кВ частотой до 100 Гц при температуре окружающего воздуха от 60 до + 50 С.

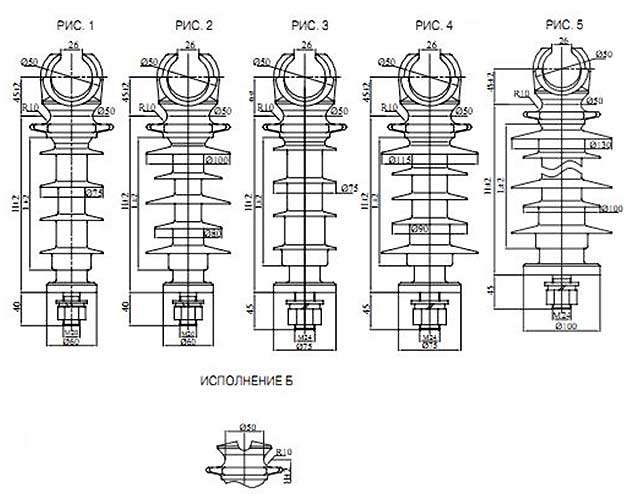

| Наим-ние | Рис. № | Номинал. напряжение, кВ | Нормированная разруш. сила на изгиб, кН | Нормированная механич. разруш. сила при растяжении, кН | Строительная высота Н, мм, не более | Изоляционная высота L, мм, не менее | Длина пути тока утечки, мм, не менее | Выдерживаемое напряжение, кВ | Разрядное напряжение 50 Гц в загрязненном и увлажненном состоянии, кВ, не менее | Нормированная ПУЭ удельная поверхностная проводимость слоя загрязнения, мкСм | Допустимая степень загрязнения (СЗ) по ПУЭ | Масса, кг, не более | ||
| полного грозового импульса | 50 Гц в сухом состоянии | 50 Гц под дождем | ||||||||||||
| ОЛСК 610А(Б)2 | 1 | 10 | 6,0 | 4,0 | 213 | 160 | 290 | 120 | 80 | 45 | 13 | 10 | 2 | 1,5 |
| ОЛСК 610А(Б)4 | 2 | 410 | 30 | 4 | 1,6 | |||||||||
| ОЛСК12,510А(Б)2 | 3 | 12,5 | 10,0 | 155 | 280 | 10 | 2 | 1,9 | ||||||
| ОЛСК12,510А(Б)4 | 4 | 400 | 30 | 4 | 2,0 | |||||||||
| ОЛСК 1620А(Б)4 | 5 | 20 | 16,0 | 12,0 | 340 | 280 | 780 | 150 | 90 | 60 | 26 | 30 | 4 | 3,3 |
| ОЛСК 12,535А(Б)2 | 5 | 35 | 12,5 | 10,0 | 400 | 340 | 960 | 210 | 165 | 120 | 42 | 10 | 2 | 4 |
