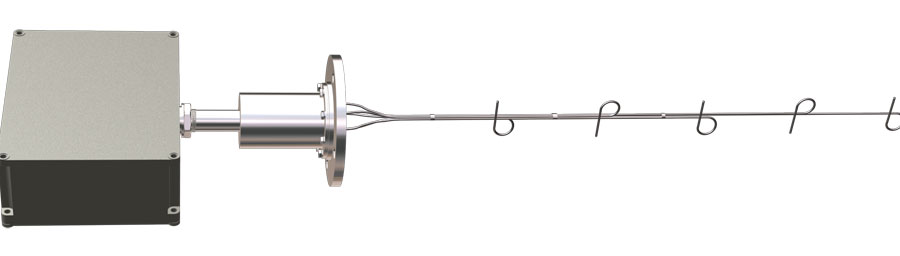

Многозонный датчик 03.07

Предлагаем многозонные датчики температуры типа 03.07 со склада. Осуществляем продажу оптом и в розницу. Доставка по России и в страны СНГ.

 Предназначены для измерения температуры внутри реакторов установок каталитического синтеза и гидрокрегинга нефтепродуктов. Возможно применение для контроля распределения температуры в объеме емкостей или печей.

Изготавливаются как в общепромышленном исполнении так и с видами взрывозащиты взрывонепроницаемая оболочка (Exd) или искробезопасная электрическая цепь уровня «ia» (Exi) ГОСТ 30852.13-2002.

Состоят из нескольких термопар модификации 02.01 различной монтажной длины. Число зон измерения равно числу термопреобразователей 02.01 которыемонтируются на несущем фланце, изготовленном по ГОСТ 12815-80, DIN 1092, ASME B16.5-2003. Крепление соединительной коробки на несущем фланце датчика осуществляется через узел сопряжения.

Изготавливаются по индивидуальным чертежам, согласованным с Заказчиком, отражающим тип фланца, вид узла подключения (свободные провода или  соединительная коробка), наличие измерительных преобразователей, монтажные длины и прочее. При необходимости клеммная коробка может быть вынесена от присоединительного фланца с применением гофрированного металлорукава.

Многозонные датчики модификации 03.07 не имеют камеру контроля утечек измеряемой среды через несущий фланец и рекомендованы к применению внутри специальных термокарманов реакторов и емкостей.

Датчики 03.17 оснащены камерой контроля утечек и рекомендованы к установке непосредственно в термометрируемую среду. Узел контроля утечек может быть оснащен датчиком давления с цифровым сигналом по протоколу HART (наличие и тип датчика указывается в чертеже). При использовании в химически агрессивных средах рекомендуется применять вариант исполнения с увеличенной толщиной стенки кабеля с минеральной изоляцией диаметром 6 мм и более.

В клеммную коробку могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и, при необходимости, металлорукава. Количество и тип кабельных вводов также указываются в согласованном чертеже многозонного датчика.

Технические характеристики датчика температуры 03.07

Рабочий спай

Один или Два

Изолирован(ы) или Неизолирован(ы)

Вибростойкость ГОСТ Р 52931

группа V3

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

Периодической поверке не подлежат. После выработки ресурса должны быть выведены из эксплуатации.

Номинальное (условное)
давление

соответствует характеристикам несущего фланца (0,1 ÷ 25МПа)

Материал фланца

Согласовывается в чертеже. Максимальная температура на монтажном фланце – 600°С (значения рабочих давлений и температур фланцев не должны выходить за пределы, установленные соответствующими правилами и нормами государственного надзора для данных материалов и условий эксплуатации)

Показатели надежности многозонного датчика


Группа условий эксплуатации

Вероятность безотказной работы

Гарантийный срок эксплуатации

I

0,95 за 40 000 часов

5 лет

II

0,95 за 16 000 часов

2 года
