Датчик температуры ТППТ 01.01

Предлагаем к продаже термопары ТППТ 01.01 от производителя - датчики ТППТ оптом и в розницу со склада. Термопреобразователи с доставкой по всей России.

Термопреобразователи предназначены для измерения температуры высокотемпературных газообразных химически неагрессивных сред.

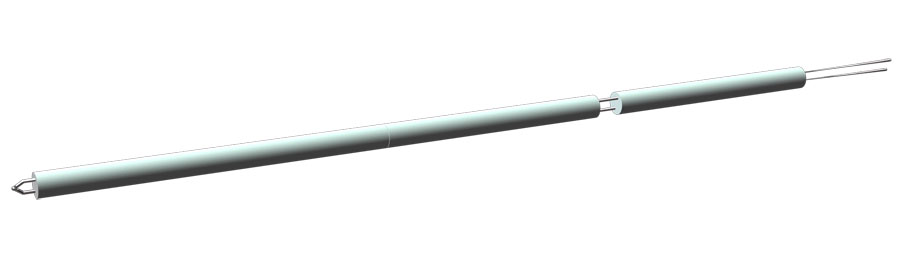

Термопара модификации ТППТ(ТПРТ, ТПВР) 01.01 бескорпусная. Для изоляции термоэлектродов термопары монтажной длиной менее или равной 400 мм используется цельная двухканальная соломка. При длине термопары свыше 400 мм цельная соломка дополняется до требуемой длины двухканальными бусами (длина бус – 50 мм).

Материал соломки и бус – алюмооксидная керамика. По желанию заказчика в качестве изолятора поставляется 2-х канальная соломка необходимой длины, материал соломки – алюмооксидная керамика (К799).

Технические характеристики датчика температуры 01.01

Рабочий спай

один

Открытый(ых)

два

Вибростойкость ГОСТ Р 52931

группа L3

Номинальное (условное) давление

0,1МПа

Климатическое исполнение ГОСТ 15150

УХЛ2

Температура окружающей среды: -40..+200ºС

Поверка

 - ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

 - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

Не превышает 1 с.

Диаметр термоэлектродов

Обозначение

Диаметр положительного

 термоэлектрода,  мм

Диаметр отрицательного

 термоэлектрода ,  мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4

Примеры обозначения термопары ТППТ 01.01

ТППТ 01.01 – 000 – С1 – 0 – К799 – 4 – 800









Вид изделия

ТП

Термопреобразователь проволочный

НСХ

ПП

Тип S

Взрывозащита



общего назначения

Модификация

01.01

без монтажных элем.

Узел коммутации датчика

000

свободные концы

Типоразмер термоэлектродов

С

0,4мм/0,4 мм

Класс допуска

1

первый класс

Вид спая, количество пар

О

Один, открытый

Материал оболочки

К799

Керамика С799

Диаметр оболочки

4

мм

Длина монтажная L

800

мм

ТППТ(R) 01.01 – 000 – А1 – 0 – К799 – 4 –1000











Вид изделия

ТП

Термопреобразователь проволочный

НСХ

ПП(R)

Тип R

Взрывозащита



общего назначения

Модификация

01.01

без монтажных элем.

Узел коммутации датчика

000

свободные концы

Типоразмер термоэлектродов

А

0,5мм/0,5 мм

Класс допуска

1

первый класс

Вид спая, количество пар

О

Один, открытый

Материал оболочки

К799

Керамика С799

Диаметр оболочки

4

мм

Длина монтажная L

1000

мм
