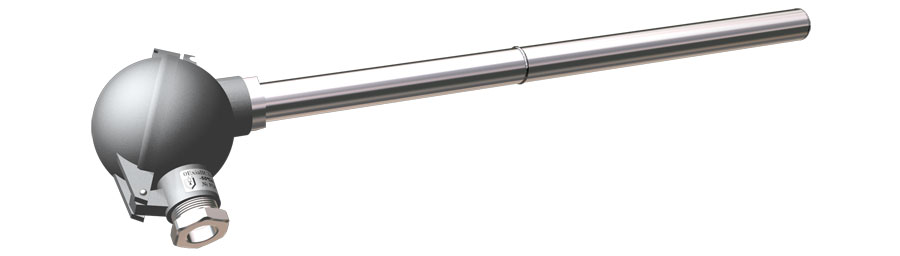

Датчик температуры ТППТ 01.16

Предлагаем к продаже термопары ТППТ 01.16 от производителя - датчики ТППТ оптом и в розницу со склада. Термопреобразователи с доставкой по всей России.

Модификации 01.16. Предназначены для измерения температуры высокотемпературных газообразных сред, не разрушающих материал защитного чехла.

Датчики модификации 01.16 имеют составные металлические чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости датчика. Рабочая часть чехла длиной ?=800 мм или ?=1000 мм выполняется из жаростойкого сплава ХН45Ю – из жаростойкой стали AISI310. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 1000°С.

Конструкция рабочих зон датчиков для разных диаметров защитного чехла представлена на рисунках. Так как внутренний защитный чехол выполнен из керамики, необходимо при установке и эксплуатации избегать механических ударов датчика. Разрушение керамического чехла приводит к быстрому разрушению термоэлектродов термопреобразователей.

Для подключения к измерительной цепи термопреобразователи могут комплектоваться термопарными адаптерами АТхх.

Для монтажа термопреобразователей на объекте используются передвижные штуцера ЮНКЖ 031, ЮНКЖ 041 или фланцы монтажные передвижные ЮНКЖ 030 (см. раздел "Монтажная арматура ЮНКЖ").

Датчики ТППТ и ТПРТ модификации 01.16 могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

В клеммные головки модификаций 01.16 могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.

Технические характеристики датчика температуры 01.16

Рабочий спай

один

Изолированный(ых)

два

Вибростойкость ГОСТ Р 52931

группа L3

Номинальное (условное)

давление

1,0 МПа при комплектации их передвижным штуцером ЮНКЖ 031,               ЮНКЖ 041 или монтажным фланцем ЮНКЖ 030

Климатическое исполнение ГОСТ 15150

УХЛ2.

Температура окружающей среды:

-60..+120ºС для датчиков общего назначения

-60..+85 ºС для исполнения Exi с аналоговым сигналом

-55..+85ºС для изделий с выходным сигналом 4-20мА/HART

Поверка

- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

 - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

для диаметра Ø7мм, Ø10мм: 50 с.

для диаметра Ø20мм: 180 с.

для диаметра Ø25мм÷Ø40мм: 300 с.

Диаметр термоэлектродов

Обозначение

Диаметр положительного

 термоэлектрода,  мм

Диаметр отрицательного

 термоэлектрода ,  мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4

Примеры обозначения датчика ТППТ

ТППТ Exi01.16 - А23 - A1H15 - И – Т45 - 20 – 800

Вид изделия

ТП

Термопара   платиновая

НСХ

ПТ

ПП(S) по ГОСТ Р 8.585

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

01.06

без монтажных элементов

Кабельный ввод

А

под РЗЦХ DN15

Коммутация (код головки)

21

IP66

Диаметр термоэлектродов

А

0.5 / 0.5 мм

Класс допуска

1

первый класс

Выходной сигнал (класс точности)

Н15

4-20мА, HART (0,15%)

Вид спая

И

изолированный

Материал защитной оболочки

Т45

сплав ХН45Ю

Диаметр рабочей части

20

мм

Длина монтажная

800

мм
