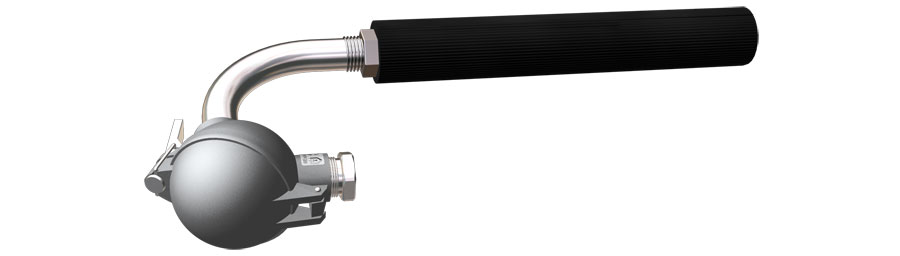

Датчик температуры ТППТ 01.19У

Предлагаем к продаже термопары ТППТ 01.19У от производителя - датчики ТППТ оптом и в розницу со склада. Термопреобразователи с доставкой по всей России.

Датчики температуры модификации 01.19У предназначены для измерения температуры высокотемпературных газообразных сред (ТП с чехлом из сплава ХН45Ю) и расплавов солей (ТП с чехлом из стали 12Х18Н10Т).

Погружная рабочая часть защищена толстостенным цельноточеным чехлом из нержавеющей стали 12Х18Н10Т (диаметр 40 мм) или жаростойкого сплава ХН45Ю (диаметр 35 или 30 мм), внутренний чехол – из алюмооксидной керамики.

Длина чехла может быть изменена по требованию Заказчика.

 Так как внутренний защитный чехол выполнен из керамики, необходимо при установке и эксплуатации избегать ударов термопреобразователя. Разрушение керамического чехла приводит к быстрому разрушению термоэлектродов.

Для подключения к измерительной цепи датчики могут комплектоваться термопарными адаптерами АТхх.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.

Технические характеристики датчика температуры 01.19У

Рабочий спай

один

Изолированный(ых)

два

Вибростойкость ГОСТ Р 52931

группа L3

Номинальное (условное)

давление

0,1 МПа

Климатическое исполнение ГОСТ 15150

УХЛ2.

Температура окружающей среды:

-60..+120ºС

Поверка

- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

 - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

300 с

Примеры обозначения датчика ТППТ

ТППТ 01.19-025-В1-И-Т45-40-1250/1000/600

Вид изделия

ТП

Термопара платиновая

НСХ

ПТ

ПП (S) по ГОСТ Р 8.585

Взрывозащита

 Общепромышленный

Модификация

01.19У

Угловой, с толстостенным чехлом

Кабельный ввод

0

штатный

Коммутация (код головки)

25

алюминиевая, IP66

Диаметр термоэлектродов и класс допуска

В1

0,4/0,5 мм, первый класс допуска

Выходной сигнал (класс точности)

-

мВ согласно НСХ

Вид спая, количество пар

И

изолирован, один

Материал защитной оболочки

Т45

Сплав ХН45Ю

Диаметр рабочей части

40

мм

Длина монтажная

1250

мм

Размер lчехла

1000

мм

Размер lгиба

600

мм
