Датчик температуры ТППТ 01.21
Предлагаем к продаже термопары ТППТ 01.21 от производителя - датчики ТППТ оптом и в розницу со склада. Термопреобразователи с доставкой по всей России.
Данные датчики температуры предназначены для измерения температуры высокотемпературных газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Для измерения температуры при наличии абразивных частиц, например, горячего дутья доменных печей, а также в химически агрессивных средах применяется снаружным защитным чехлом из карбида кремния в комплекте с внутренним чехлом из алюмооксидной керамики.

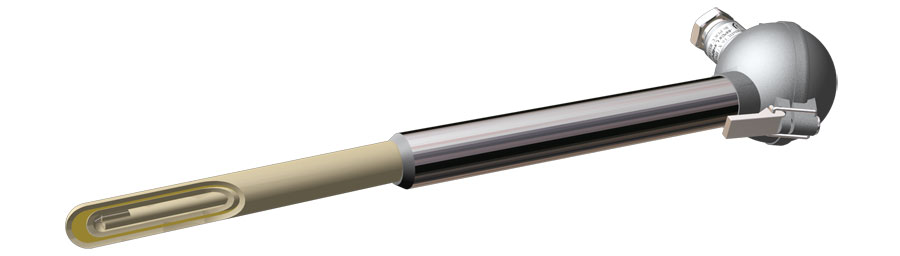

Датчики температуры модификации 01.21 имеют двойной (для диаметра чехла ≥ 15 мм) защитный керамический чехол из керамики К795, К799, Кк90. Пространство между наружным и внутренним чехлами заполнено порошком Al2O3 (для диаметра чехла ≥ 20 мм). Чехол частично армирован снаружи трубой:
- для 01.21 с армирующей трубой из стали AISI310, температура зоны перехода от керамической части чехла к металлической не должна превышать1000°C в рабочих условиях эксплуатации.
Для монтажа датчиков на объекте рекомендуется применять передвижные штуцера ЮНКЖ 031, ЮНКЖ 041 или фланцы монтажные передвижныеЮНКЖ 030 ил стоп-фланцы МВ2-32 (для датчиков с диаметром поддерживающей трубы Ø=32мм) см. раздел "Монтажная арматура ЮНКЖ".
В клеммные головки датчиков модификации 01.21 могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Технические характеристики датчика температуры 01.21
Рабочий спай | один | Изолированный(ых) | |||
два | |||||
Вибростойкость ГОСТ Р 52931 | группа L3 | ||||
Номинальное (условное) давление | 0,4 МПа |
| |||
| |||||
-60..+85 ºС для исполнения Ex с аналоговым сигналом | |||||
-55..+85ºС для всех изделий с выходным сигналом 4-20мА/HART | |||||
Поверка | - ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей. - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР. | ||||
Показатель тепловой инерции | 50 с для диаметра Ø10мм, Ø12мм | одинарный чехол без засыпки Al2O3 | К795, К799 | ||
100 с для диаметра Ø20мм | двойной чехол с засыпкой Al2O3 | ||||
110 с для диаметра Ø24мм | |||||
120 с для диаметра Ø15мм | двойной чехол без засыпки Al2O3 | ||||
240 с для диаметра Ø22мм | Кк90 | ||||
Диаметр термоэлектродов | Обозначение | Диаметр положительного термоэлектрода, мм | Диаметр отрицательного термоэлектрода, мм | ||
А | 0.5 | 0.5 | |||
В | 0.4 | 0.5 | |||
С | 0.4 | 0.4 | |||
Примеры обозначения датчика ТППТ
| ТППТ 01.21-А20-А1-И-К799-20-1000/400 | ||
Вид изделия | ТП | Термопара платиновая | |
НСХ | ПТ | ПП(S) по ГОСТ Р 8.585 | |
Взрывозащита | - | Общепромышленный | |
Модификация | 01.21 | без монтажных элементов | |
Кабельный ввод | А | под РЗЦХ DN15 | |
Коммутация (код головки) | 20 | IP65 | |
Диаметр термоэлектродов | А | 0.5 / 0.5 мм | |
Класс допуска | 1 | первый класс | |
Выходной сигнал (класс точности) | - | аналоговый | |
Вид спая | И | изолированный | |
Материал защитной оболочки | К799 | керамика К799 | |
Диаметр рабочей части | 20 | мм | |
Длина монтажная L | 1000 | мм | |
Длина керамического чехла ℓк | 400 | мм | |
