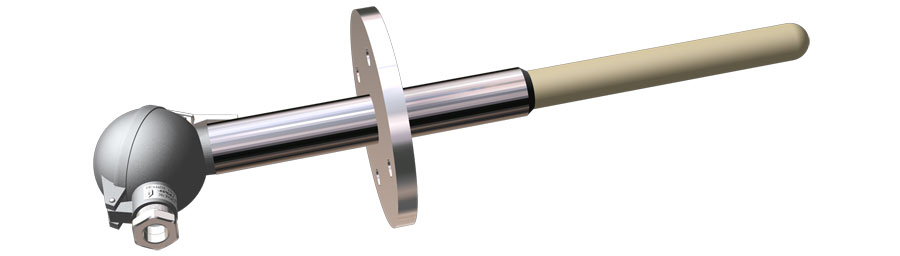

Датчик температуры ТППТ 01.23

Предлагаем к продаже термопары ТППТ 01.23 от производителя - датчики ТППТ оптом и в розницу со склада. Термопреобразователи с доставкой по всей России.

Датчики температуры модификации 01.23 предназначены для измерения температуры высокотемпературных газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Конструктивно эта модификация схожа с 01.21, однако дополнительно имеет монтажный элемент – монтажный фланец.

 Датчик герметичен к измеряемой среде. Керамический защитный чехол частично армирован снаружи трубой из 12Х18Н10Т. Температура зоны перехода от керамической части чехла к металлической не должна превышать 800°С в рабочих условиях эксплуатации.

В клеммную головку датчика могут устанавливаться измерительные преобразователи с унифицированным вы-ходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.

Технические характеристики датчика температуры 01.23

Рабочий спай

один

Изолированный(ых)

два

Вибростойкость ГОСТ Р 52931

группа L

Номинальное (условное) давление

0,4 МПа

Климатическое исполнение ГОСТ 15150

УХЛ2.

Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для всех изделий с выходным сигналом 4-20мА/HART

Поверка

- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

 - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

50 с

Диаметр термоэлектродов

Обозначение

Диаметр положительного

 термоэлектрода, мм

Диаметр отрицательного

 термоэлектрода, мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4

Примеры обозначения датчика ТППТ

ТПРТ 01.23-023-А2-И-К799-20-1000/800-01.50.06

Вид изделия

ТП

Термопара   платиновая

НСХ

РТ

ПР(В) по ГОСТ Р 8.585

Взрывозащита

Без взрывозащиты

Модификация

01.23

с фланцем

Кабельный ввод

0

штатный

Коммутация (код головки)

23

IP66

Диаметр термоэлектродов

А

0.5 / 0.5 мм

Класс допуска

2

второй класс

Выходной сигнал

-

аналоговый

Вид спая

И

изолированный

Материал защитной оболочки

К799

Керамика К799

Диаметр рабочей части

20

мм

Длина монтажная

1000

мм

Расстояние от головки до фланца

800

мм

Параметры фланца

01.50.06

 по ГОСТ 12815

ТППТ Exi01.23-023-В2Н30-И-К799-20-1100/300 -150.110.4х18

Вид изделия

ТП

Термопара   платиновая

НСХ

ПТ

ПП(S) по ГОСТ Р 8.585

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

01.23

с фланцем

Кабельный ввод

0

штатный

Коммутация (код головки)

23

IP66

Диаметр термоэлектродов

В

0.4 / 0.5 мм

Класс допуска

2

второй класс

Выходной сигнал (класс точности)

Н30

4-20мА, HART (0,3%)

Вид спая

И

изолированный

Материал защитной оболочки

К799

Керамика К799

Диаметр рабочей части

20

мм

Длина монтажная

1100

мм

Расстояние от головки до фланца

300

мм

Параметры фланца

150.110.

4х18

внешний диаметр 150мм,   межцентровое расстояние 110мм, 4 отверстия по 18мм
