Датчик температуры ТППТ 01.25
Предлагаем к продаже термопары ТППТ 01.25 от производителя - датчики ТППТ оптом и в розницу со склада. Термопреобразователи с доставкой по всей России.
Датчики температуры модификации 01.25 предназначены для измерения температуры расплавов стекла и других агрессивных жидких сред.

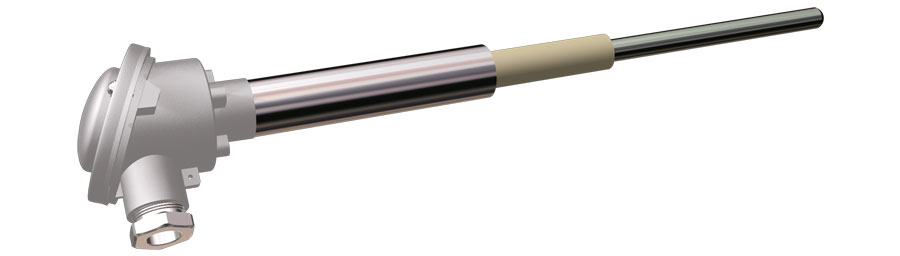

Термоэлектроды датчика расположен в многоканальной керамической трубке, помещенной в защитный чехол из алюмооксидной керамики, который защищен металлическим наконечником длиной ?ЧЕХЛА из платинородиевого сплава. Наконечник крепится посредством трубки длиной К – из корундовой керамики, которая армирована трубой из жаростойкого сплава ХН45Ю.
Конструкция данного датчика температуры запатентована.
Размеры L, К, ЧЕХЛА, L1, L2, L3 указываются в явном виде при заказе.
Температура зоны перехода от платинородиевого наконечника к керамической части чехла не должна превышать 1000°С в рабочих условиях эксплуатации. Рекомендуемая глубина погружения термопреобразователя в расплав стекломассы на 30¸50 мм меньше ЧЕХЛА.
Для монтажа термопреобразователей на объекте рекомендуется применять передвижные штуцера ЮНКЖ 031 или фланцы монтажные передвижные ЮНКЖ 030 (раздел "Монтажная арматура ЮНКЖ").
Датчики ТППТ, ТПРТ и ТПВР, модификации 01.25, могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
В клеммные головки датчиков температуры модификаций 01.25 могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Технические характеристики датчика температуры 01.25
Рабочий спай | один | Изолированный(ых) | ||
два | ||||
три | ||||
Вибростойкость ГОСТ Р 52931 | группа L3 | |||
Номинальное (условное) давление | 0,4 МПа | |||
Климатическое исполнение ГОСТ 15150 | УХЛ2. Температура окружающей среды: | -60..+120ºС для изделий общего назначения | ||
-60..+85 ºС для исполнения Ex с аналоговым сигналом | ||||
-55..+85ºС для всех изделий с выходным сигналом 4-20мА/HART | ||||
Поверка | - ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей. - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР. | |||
Показатель тепловой инерции | 50 с | |||
Диаметр термоэлектродов | Обозначение | Диаметр положительного термоэлектрода, мм | Диаметр отрицательного термоэлектрода, мм | |
А | 0.5 | 0.5 | ||
В | 0.4 | 0.5 | ||
С | 0.4 | 0.4 | ||
Примеры обозначения датчика ТППТ
| ТППТ 01.25-022-В2-И3-Тпр10-9-900/600/150 (L1=25мм, L2=50мм, L3=100мм) | ||
Вид изделия | ТП | Термопар платиновая | |
НСХ | ПТ | ПП(S) по ГОСТ Р 8.585 | |
Взрывозащита | - | нет | |
Модификация | 01.25 | без монтажных элементов | |
Кабельный ввод | 0 | штатный | |
Коммутация (код головки) | 22 | IP65 | |
Диаметр термоэлектродов | В | 0.4 / 0.5 мм | |
Класс допуска | 2 | первый класс | |
Выходной сигнал (класс точности) | - | мВ, согласно НСХ | |
Вид спая и количество | И3 | Изолированный, 3 шт. | |
Материал защитной оболочки | Тпр10 | 90% платина, 10% родий | |
Диаметр рабочей части | 9 | мм | |
L | 900 | мм | |
lk | 600 | мм | |
lчехла | 150 | мм | |
Длины зон: (L1=25мм, L2=50мм, L3=100мм) | |||
