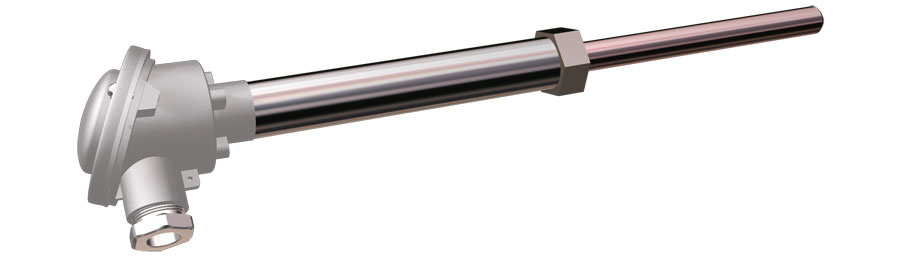

Датчик температуры ТППТ 01.26
Предлагаем к продаже термопары ТППТ 01.26 от производителя - датчики ТППТ оптом и в розницу со склада. Термопреобразователи с доставкой по всей России.
Датчики температуры модификации 01.26 предназначены для измерения температуры расплавов стекла и других агрессивных жидких сред.
Термоэлектроды датчика расположен в многоканальной керамической трубке, помещенной в защитный чехол из алюмооксидной керамики, который защищен металлическим наконечником длиной ЧЕХЛА из платинородиевого сплава. Наконечник крепится посредством трубки длиной ?К – из корундовой керамики, которая армирована трубой из жаростойкого сплава ХН45Ю.
Конструкция данного датчика температуры запатентована.
Размеры L, ЧЕХЛА, L1, L2, L3 указываются в явном виде при заказе.
Температура зоны перехода от платинородиевого наконечника к керамической части чехла не должна превышать 1000°С в рабочих условиях эксплуатации. Рекомендуемая глубина погружения термопреобразователя в расплав стекломассы на 30¸50 мм меньше ЧЕХЛА.
Для монтажа термопреобразователей на объекте рекомендуется применять передвижные штуцера ЮНКЖ 031 или фланцы монтажные передвижныеЮНКЖ 030 (раздел "Монтажная арматура ЮНКЖ").
Датчики ТППТ, ТПРТ и ТПВР, модификации 01.26, могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
В клеммные головки датчиков температуры модификаций 01.26 могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Технические характеристики датчика температуры 01.26
Рабочий спай | один | Изолированный(ых) |
||
два | ||||
три | ||||
Вибростойкость ГОСТ Р 52931 | группа L3 |
|||
|
Номинальное (условное) давление | 0,1 МПа |
|||
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: | -60..+120ºС для изделий общего назначения |
||
-60..+85 ºС для исполнения Ex с аналоговым сигналом | ||||
-55..+85ºС для всех изделий с выходным сигналом 4-20мА/HART | ||||
Поверка |
- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей. - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР. |
|||
Показатель тепловой инерции | 50 с |
|||
Диаметр термоэлектродов | Обозначение |
Диаметр положительного термоэлектрода, мм |
Диаметр отрицательного термоэлектрода, мм |
|
А | 0.5 | 0.5 |
||
В | 0.4 | 0.5 |
||
С | 0.4 | 0.4 |
||
Примеры обозначения датчика ТППТ
| ТПРТ 01.26-022-А3-И3-Тпр10-13-1000/100 (L1=5мм, L2=20мм, L3=75мм) |
||
Вид изделия | ТП | Термопар платиновая |
|
НСХ | РТ | ПР(В) по ГОСТ Р 8.585 |
|
Взрывозащита | - | нет |
|
Модификация | 01.26 | без монтажных элементов |
|
Кабельный ввод | 0 | штатный |
|
Коммутация (код головки) | 22 | IP65 |
|
Диаметр термоэлектродов | А | 0.5 / 0.5 мм |
|
Класс допуска | 3 | первый класс |
|
Выходной сигнал (класс точности) | - | мВ, согласно НСХ |
|
Вид спая и их количество | И3 | Изолированный, 3 спая. |
|
Материал защитной оболочки | Тпр10 | 90% платина, 10% родий |
|
Диаметр рабочей части | 13 | мм |
|
L | 1000 | мм |
|
lчехла | 100 | мм |
|
Длины зон: (L1=5мм, L2=20мм, L3=75мм) | |||
