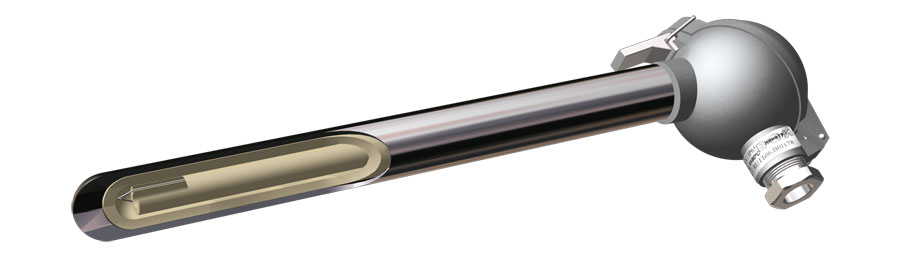

Датчик температуры ТППТ 21.06
Предлагаем к продаже термопары ТППТ 21.06 от производителя - датчики ТППТ оптом и в розницу со склада. Термопреобразователи с доставкой по всей России.
Датчики температуры модификации 21.06. Предназначены для измерения температуры высокотемпературных газообразных сред, не разрушающих материал защитного чехла.
Датчики температуры модификации 21.06 так же предназначены для измерения температуры высокотемпературных газообразных сред не разрушающих материал защитного чехла, но при этом конструкция термопреобразователя позволяет проводить калибровку чувствительного элемента без демонтажа термопреобразователя с объекта.
Датчики температуры модификации 21.06 изготавливается с использованием пятиканальной соломки из алюмооксидной керамики (К799). Центральный канал диаметром 4 мм позволяет устанавливать в нем контрольную термопару.
Конструкция рабочих зон датчиков для разных диаметров защитного чехла представлена на рисунках. Так как внутренний защитный чехол выполнен из керамики, необходимо при установке и эксплуатации избегать механических ударов датчика. Разрушение керамического чехла приводит к быстрому разрушению термоэлектродов термопреобразователей.
Для подключения к измерительной цепи термопреобразователи могут комплектоваться термопарными адаптерами АТхх.
Для монтажа термопреобразователей на объекте используются передвижные штуцера ЮНКЖ 031, ЮНКЖ 041 или фланцы монтажные передвижные ЮНКЖ 030 (см. раздел "Монтажная арматура ЮНКЖ").
Технические характеристики датчика температуры 21.06
Рабочий спай | один | Изолированный(ых) | ||
два | ||||
Вибростойкость ГОСТ Р 52931 | группа L3 | |||
Номинальное (условное) давление | 1,0 МПа при комплектации их передвижным штуцером ЮНКЖ 031, ЮНКЖ 041 или монтажным фланцем ЮНКЖ 030 | |||
Климатическое исполнение ГОСТ 15150 | УХЛ2. Температура окружающей среды: | -60..+120ºС для датчиков общего назначения | ||
-60..+85 ºС для исполнения Exi с аналоговым сигналом | ||||
-55..+85ºС для изделий с выходным сигналом 4-20мА/HART | ||||
Поверка | - ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей. - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры ТПВР. | |||
Показатель тепловой инерции | для диаметра Ø7мм, Ø10мм: 50 с. | |||
для диаметра Ø20мм: 180 с. | ||||
для диаметра Ø25мм÷Ø40мм: 300 с. | ||||
Диаметр термоэлектродов | Обозначение | Диаметр положительного термоэлектрода, мм | Диаметр отрицательного термоэлектрода, мм | |
А | 0.5 | 0.5 | ||
В | 0.4 | 0.5 | ||
С | 0.4 | 0.4 | ||
Примеры обозначения датчика ТППТ
| ТППТ 21.06 – A21 – В1 – И – Т45 – 20 – 800 | ||
Вид изделия | ТП | Термопара платиновая | |
НСХ | ПТ | ПП (S) по ГОСТ Р 8.585 | |
Модификация | 21.06 | без монтажных элементов с доп. каналом | |
Кабельный ввод | А | под РЗ-ЦХ DN15 | |
Коммутация (код головки) | 21 | IP66 | |
Диаметр термоэлектродов и класс допуска | В1 | Диаметр термоэлектродов 0,4/0,5 мм, первый класс допуска | |
Вид спая | И | изолированный | |
Материал защитной оболочки | Т45 | сплав ХН45Ю | |
Диаметр рабочей части | 20 | мм | |
Длина монтажная | 800 | мм | |
