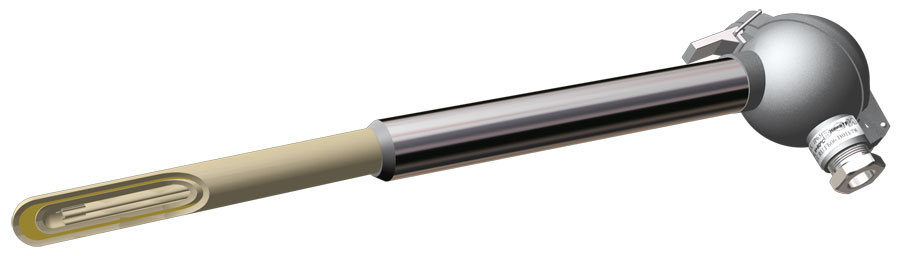

Датчик температуры ТППТ 22.21

Предлагаем к продаже термопары ТППТ 22.21 от производителя - датчики ТППТ оптом и в розницу со склада. Термопреобразователи с доставкой по всей России.

Данные датчики температуры предназначены для измерения температуры высокотемпературных газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

 Для измерения температуры при наличии абразивных частиц, например, горячего дутья доменных печей, а также в химически агрессивных средах применяется снаружным защитным чехлом из карбида кремния в комплекте с внутренним чехлом из алюмооксидной керамики.

 Датчики температуры модификации 22.21 изготавливается с двумя внутренними защитными керамическими чехлами, расположенными параллельно. Один из внутренних защитных чехлов предназначен для установки контрольного или эталонного термопреобразователя.

 - для 22.21 с армирующей трубой из стали AISI310, температура зоны перехода от керамической части чехла к металлической не должна превышать1000°C в рабочих условиях эксплуатации.

Конструкция датчика 22.21 защищена патентом на полезную модель № 94700.

Для монтажа датчиков на объекте рекомендуется применять передвижные штуцера ЮНКЖ 031ЮНКЖ 041 или фланцы монтажные передвижныеЮНКЖ 030  ил стоп-фланцы МВ2-32 (для датчиков с диаметром поддерживающей трубы Ø=32мм) см. раздел "Монтажная арматура ЮНКЖ".



Технические характеристики датчика температуры 22.21

Рабочий спай

один

Изолированный(ых)

два

Вибростойкость ГОСТ Р 52931

группа L3

Номинальное (условное) давление

0,4 МПа



Климатическое исполнение ГОСТ 15150

УХЛ2.

Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для всех изделий с выходным сигналом 4-20мА/HART

Поверка

- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

 - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

50 с для диаметра Ø10мм, Ø12мм

одинарный чехол без засыпки Al2O3

К795, К799

100 с для диаметра Ø20мм

двойной чехол с засыпкой Al2O3

110 с для диаметра Ø24мм

120 с для диаметра Ø15мм

двойной чехол без засыпки Al2O3

240 с для диаметра Ø22мм

Кк90

Диаметр термоэлектродов

Обозначение

Диаметр положительного термоэлектрода, мм

Диаметр отрицательного термоэлектрода, мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4

Примеры обозначения датчика ТППТ

ТППТ 22.21-А20-А1-И-К799-20-1000/400

Вид изделия

ТП

Термопара платиновая

НСХ

ПТ

ПП(S) по ГОСТ Р 8.585

Взрывозащита

-

Общепромышленный

Модификация

22.21

без монтажных элементов, с двумя внутренними защитными курамическими чехлами

Кабельный ввод

А

под РЗЦХ DN15

Коммутация (код головки)

20

IP65

Диаметр термоэлектродов

А

0.5 / 0.5 мм

Класс допуска

1

первый класс

Выходной сигнал (класс точности)

-

аналоговый

Вид спая

И

изолированный

Материал защитной оболочки

К799

керамика К799

Диаметр рабочей части

20

мм

Длина монтажная L

1000

мм

Длина керамического чехла ℓк

400

мм
