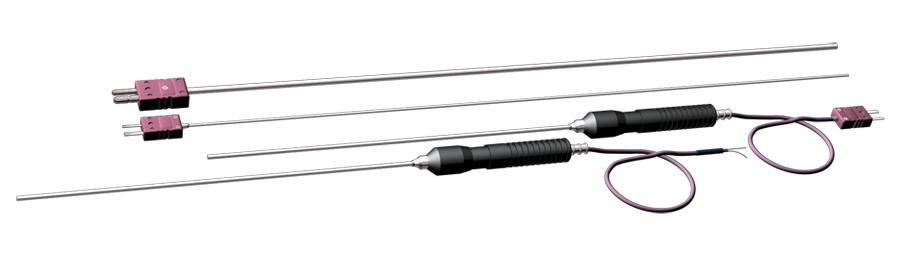

Термопреобразователи кабельные эталонные 3-го разряда тип КЭТНН

Предлагаем эталонные преобразователи КЭТНН от производителя - термопреобразователи кабельные оптом и в розницу со склада. Доставкой по всей России.

Предназначены для поверки преобразователей термоэлектрических типа КТХА, КТНН, КТХК, КТЖК модификаций 21.ХХ, имеющих дополнительный канал для установки эталонного датчика.Поверка проводится непосредственно на термометрируемом объекте (без демонтажа рабочего термопреобразователя) по методике МИ №3091-2007, в диапазоне температур от плюс 200°C до плюс 1100°C.

Термопреобразователи изготавливаются из термопарного кабеля градуировки нихросил-нисил. Технические характеристики кабеля соответствуют МЭК 61515, МЭК 60584-1.

Рабочийспай термопреобразователей организован внутри кабеля со стороны рабочего торца, который заглушается металлической пробкой. С другого торца термопреобразователи оснащены удлинительными проводамии/илитермопарными разъемами для подключения в измерительную цепь: модификация КЭТНН 01 – с разъемом, КЭТНН 02 – с удлинительным проводом.

Для термопреобразователей с диаметром кабельной части 2 мм используются мини-разъемы, для диаметров 3, 4.5 мм стандарт-разъемы.

Разъемы для термопар соответствуют стандартам ASTME1684 и ASTME1129. Для удлинения измерительных линийтермопреобразователиКЭТНН с разъемами могут комплектоваться адаптерамиАТНН.
В качестве измерительного прибора для проведения поверки рекомендуется использовать переносной двухканальный измерительный прибор HH506RA. Расширенная неопределенность измерений данного прибора не превосходит

±(0,05%(от измеряемого значения)+0,4)°С; имеется возможность автоматической записи результатов измеренийв память прибора.

При проведении поверки КЭТНН вставляют в дополнительный канал поверяемого ТП таким образом, чтобы рабочий торец КЭТНН гарантировано упирался в дно защитного чехла поверяемого ТП. Затем производится сличение показаний КЭТНН и рабочего термопреобразователя.

Методика поверки (МИ 3091-2007) поставляется в адрес конечного потребителя бесплатно.Термопреобразователи типа КЭТНН не подлежат периодической поверке.

Гарантийный срок эксплуатации КЭТНН при номинальной температуре применения:
500 замеров для КЭТНН диаметром 3 мм и 4.5мм;
300 замеров для КЭТНН диаметром 2 мм.

Вероятность безотказной работы в течениегарантийного срока эксплуатации 0,90.
Конструкция термопреобразователя КЭТНН защищена патентом № 39200 на полезную модель. Методика поверки защищена патентом на изобретение№ 2325622от 22 марта 2007 г.

Технические характеристики эталонного преобразователя

Диапазон рабочих температур

от +200°С   до +1100°С

Класс допуска

эталонный термопреобразователь 3-го разряда

Степень защиты
по ГОСТ 14254-96 (МЭК 60529)

– IР40 для вариантов модификаций с разъемом;
– IР65 для остальных вариантов модификаций.

Максимальная температура
на рукоятке и разъеме

+60°С

Значения расширенной неопределенности КЭТНН при доверительной вероятности 0,95:

200°

300°

400°

500°

600°

700°

800°

900°

1000°

1100°

0.85

0.90

0.95

1.0

1.05

1.15

1.2

1.3

1.35

1.5

Примеры обозначения термопреобразователя типа КЭТНН

КЭТНН



02

¾

2

50

¾

3

¾

630

/

500

1



2



3

4



5



6



7



№ поля

Структура

Код поля

Расшифровка

1

Сокращенное
наименование

КЭТНН

Кабельный эталонный термопреобразователь нихросил-нисиловый

2

Модификация

01

С вилкой разъема, без удлинительных проводов

02

С рукояткой и удлинительным проводом для подключения
к вторичномуприбору, с вилкой разъема или без нее.

3

Узел коммутации

0

Без разъема

2

Вилка мини-разъема

4

Вилка стандарт-разъема

4

Вид  провода
удлинительного

00

Без удлинительных проводов (для модификации 01)

50

Провод с двойнойизоляцией из силиконовой резины

51

Провод с двойнойизоляцией из силиконовой резины, с внутренним экраном из луженой медной проволоки

60

Провод с двойной изоляцией из фторопласта, с внутренним экраном
из луженой медной проволоки

5

Диаметр рабочей части

2;   3;   4,5

Размер в мм.

6

Длина поверяемого преобразователяL*

630¾3150

Размер в мм.

7

Длина удлинительного проводаl

500-5000

Размер в мм по требованию Заказчика

Примечания.
Описания удлинительных проводов приведены в разделе «Приложения».
*Рабочая длина эталонного преобразователя будет больше указанной в обозначении длины Lна 300 мм с округлением до ближайшего стандартного значения ряда линейных размеров по ГОСТ 6636-90.

КЭТНН 02-–250 – 3 – 630/500¾ кабельный эталонный термопреобразователь градуировки нихросил-нисил (НН) модификации 02 с вилкой мини-разъема (2), с удлинительными проводами с двойной силиконовой изоляцией (50),  диаметром 3 мм, монтажная длина поверяемого преобразователя 630 мм; длина удлинительного провода500 мм.
КЭТНН 02-–051 – 2 – 1000/2500¾ кабельный эталонный термопреобразователь градуировки нихросил-нисил (НН) модификации 02 со свободными концами (0), удлинительный провод с двойной силиконовой изоляцией и внутренним экраном из луженой медной проволоки (51),  диаметром 2 мм, монтажная длина поверяемого преобразователя 1000 мм; длина удлинительного провода 2500 мм.
КЭТНН 01-–400 – 4,5 – 400/1000¾ кабельный эталонный термопреобразователь градуировки нихросил-нисил (НН) модификации 01 с вилкой стандарт-разъема (4), без удлинительных проводов (00),  диаметром 4,5 мм, монтажная длина поверяемого преобразователя 400 мм; длина удлинительного провода 1000 мм.
