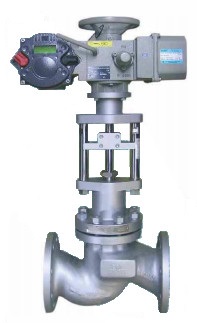

Электрический запорно-регулирующий клапан на давление PN16-40

Предлагаем к поставке клапана электрические регулирующие, запорно-регулирующие клапана вида PN16-40. Осуществим доставку по России и в страны СНГ.

Электрические запорно-регулирующие клапаны серии ecoflo®-GV спроектированы для регулирования потоков жидкостей, газов и пара в трубопроводах размерностью от DN15 (1/2”) до DN700 (28").

Проходные клапаны являются традиционным решением для большинства областей промышленного применения благодаря долговременной герметичности седла, надежной конструкции и широкой гамме конструкционных материалов. Они применяются в основном для целей регулировки, благодаря правильным характеристикам потока при использовании их для этой цели.

Типичными примерами применения являются регулировка температуры, давления, расхода и уровня. Однако существует намного больше областей их применения: везде, где присутствует автоматизация производства.

Производимые в Турции в соответствии с системой гарантии качества ISO 9001:2008, электрические клапаны серии ecoflo®-GVприменяются практически во всех отраслях промышленности, таких как химическая и нефтехимическая, энергетическая, металлургическая, целлюлозно-бумажная, пищевая и фармацевтическая, водоочистка, а также в автоматизации текстильного, пищевого, упаковочного оборудования.

Габариты и вес запорно-регулирующего клапан на давление

Регулирующие клапаны серии GV с электрическим приводом - технические данные
Размер		Привод	∆P	Монтажная длина				Высота		Вкл-выкл		Регулировка		Вес
DN	дюйн	модель	бар	L2 мм	L3 мм	L4 мм	R мм	H мм	+5 мм	Kvs	Cv	Kvs	Cv	А, кг
15	1/2"	EA24	34	130	108	152	90	360	100	6	7	4	4,6	6
15	1/2"	EA201	40	130	108	152	90	607	100	6	7	4	4,6	9
20	3/4"	EA24	19	150	118	178	95	360	100	10	11,6	6,4	7,4	7
20	3/4"	EA201	23	150	118	178	95	607	100	10	11,6	6,4	7,4	10
20	3/4"	EA202	40	150	118	178	95	607	100	10	11,6	6,4	7,4	10
25	1"	EA24	12	160	127	204	100	370	100	14	16	11	13	8
25	1"	EA201	14	160	127	204	100	615	100	14	16	11	13	11
25	1"	EA202	29	160	127	204	100	615	100	14	16	11	13	11
25	1"	EA204	40	160	127	204	100	615	100	14	16	11	13	12
32	1 1/4"	EA24	7,1	180	-	-	105	370	100	19	22	16	19	9
32	1 1/4"	EA201	8,9	180	-	-	105	615	100	19	22	16	19	13
32	1 1/4"	EA202	18	180	-	-	105	615	100	19	22	16	19	13
32	1 1/4"	EA204	40	180	-	-	105	615	100	19	22	16	19	14
40	1 1/2"	EA24	4,5	200	165	229	115	380	100	32	37	26	30	12
40	1 1/2"	EA201	5,7	200	165	229	115	625	100	32	37	26	30	15
40	1 1/2"	EA202	11	200	165	229	115	625	100	32	37	26	30	15
40	1 1/2"	EA204	26	200	165	229	115	625	100	32	37	26	30	16
40	1 1/2"	EA208	40	230	165	229	115	660	100	32	37	26	30	18
50	2"	EA24	2,9	230	203	267	125	385	100	50	58	45	52	14
50	2"	EA201	3,6	230	203	267	125	630	100	50	58	45	52	17
50	2"	EA202	7,2	230	203	267	125	630	100	50	58	45	52	17
50	2"	EA204	16	230	203	267	125	630	100	50	58	45	52	18
50	2"	EA208	29	230	203	267	125	665	100	50	58	45	52	20
65	2 1/2"	EA201	2,1	290	216	267	145	645	100	75	85	52	60	22
65	2 1/2"	EA202	4,3	290	216	292	145	645	100	75	85	52	60	22
65	2 1/2"	EA210	22	290	216	292	145	675	100	75	85	52	60	25
65	2 1/2"	EA214	30	290	216	292	145	755	230	75	85	52	60	27
80	3"	EA202	2,8	310	241	292	155	660	100	120	140	92	107	25
80	3"	EA204	6,4	310	241	318	155	660	100	120	140	92	107	26
80	3"	EA208	11	310	241	318	155	690	100	120	140	92	107	28
80	3"	EA314	20	310	241	318	155	770	230	120	140	92	107	30
80	3"	EA325	36	310	241	318	155	960	230	120	140	92	107	40
100	4"	EA204	4	350	292	318	175	670	100	185	215	154	179	39
100	4"	EA210	9	350	292	356	175	700	100	185	215	154	179	40
100	4"	EA320	18	350	292	356	175	970	230	185	215	154	179	53
100	4"	EA325	23	350	292	356	175	970	230	185	215	154	179	53
100	4"	EA210	401	350	292	356	175	670	100	185	215	154	179	39
125	5"	EA204	2,6	400	355	356	180	700	100	285	335	237	275	57
125	5"	EA208	4,6	400	355	400	180	732	100	285	335	237	275	59
125	5"	EA325	15	400	355	400	180	1000	230	285	335	237	275	71
125	5"	EA204	401	400	355	400	180	700	100	285	335	237	275	58
150	6"	EA210	4	480	407	445	200	750	100	400	470	338	392	78
150	6"	EA325	10	480	407	445	200	1020	230	400	470	338	392	91
150	6"	EA204	401	480	407	445	200	720	100	400	470	338	392	78
200	8"	EA325	5,6	600	495	559	-	1045	230	720	840	560	650	126
200	8"	EA204	401	600	495	559	-	745	100	720	840	560	650	115
250	10"	EA325	3,6	730	600	622	-	1160	230	1115	1200	870	1010	270
250	10"	EA204	401	730	600	622	-	860	230	1115	1200	870	1010	260
300	12"	EA325	2,5	850	622	711	-	1300	230	1890	1620	1260	1462	340
300	12"	EA204	401	850	622	711	-	1000	230	1890	1620	1260	1462	330
