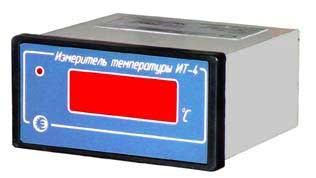

ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ ИТ-4

Предлагается измеритель температуры ИТ–4 со склада надежного поставщика. Осуществим доставку по России и СНГ.

НАЗНАЧЕНИЕ:

Измерители температуры ИТ–4 предназначены для измерения и индикации температуры различных объектов и процессов.



Основные функции и отличительные особенности измерителя:
– малая погрешность измерения;
– линеаризация сигналов от термопар и термосопротивлений в соответствии с НСХ преобразования;
– компенсация температуры холодных концов термопар;
– сигнализация о выходе измеряемой температуры за границы диапазона измерений;
– связь с компьютером по интерфейсу RS-485, сохранение данных измерений и последующая распечатка на принтере;
– возможность построения сети приборов (до 32 шт.);
– сторожевой таймер;
- щитовое и настенное исполнение.

Технические характеристики измерителей температуры ИТ–4



Характеристики

ИТ-4

Тип датчика, в зависимости от исполнения

ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J), ТНН(N),
ТМК(Т), ТВР(А-1), ТВР(А-2), ТВР(А-3),
ТСМ (50М, 100М; α=0,004280С-1  (W100=1,4280)),
ТСП (50П, 100П; α=0,003850С-1 (W100=1,3850)),
ТСМ (50М; W100=1,4260),
ТСМ (гр.23 53М; W100=1,4260),
ТСП (гр.21 46П ; W100=1,3910),
унифицированный сигнал (0-5) мА, (4-20) мА,
напряжение (0...10) В, (0...1) В,

(0...100) мВ, (-50...50) мВ, (0...50) мВ.

Подключение датчика

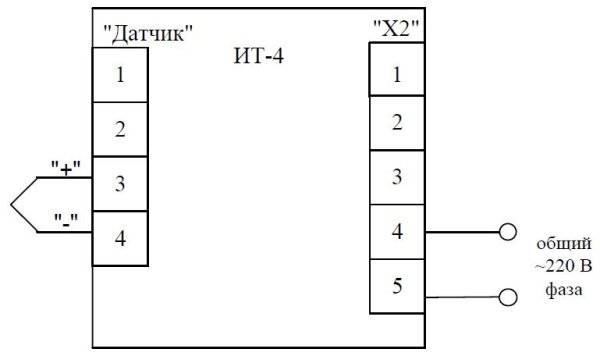

- при работе с термоэлектрическими преобразователями (термопарами)

с компенсацией холодных концов термопары

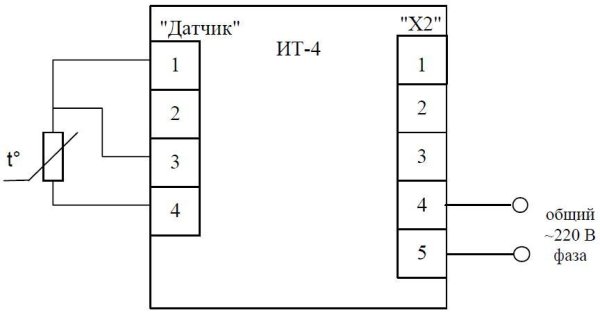

- при работе с термометрами сопротивления 3-х проводное

Диапазон измеряемых температур, К

в соответствии с типом датчика

Вид индикации

цифровая светодиодная;

4 разряда (высота цифр 14мм).

Разрешающая способность индикации, К:

- для температур -80,0...999,9 °С

0,1

- для температур 1000 °С и выше

1

Основная погрешность, не более



- для ТХА(К), ТХК(L), ТНН(N), ТМК(Т)

5 °С

- для ТПП(S), ТПР(B), ТВР(А-1), ТВР(А-2), ТВР(А-3)

7 °С

- для ТСМ 1,5 °С
- для ТСП 2 °С
- унифицированный сигнал 0,25 %

Количество каналов измерения

1

Связь с ЭВМ

RS-485

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96:
- для щитового исполнения
- для настенного исполнения





IP20

IP 54

Материал корпуса

пластмасса

Вид климатического исполнения по ГОСТ 15150-69

УХЛ4.2

Температура окружающего воздуха, ºС

0 … 40

Питание

~ 220 В; 50 Гц

Потребляемая мощность, Вт, не более

5

Габаритные размеры, мм, не более
- для щитового исполнения
- для настенного исполнения


48х96х90
105х145х45

Масса, кг, не более

0,5

                щитового исполнения



настенного исполнения





Тип датчика

Диапазон измеряемых температур, °С

ТХА(K) -200…+1300
ТХК(L) -200…+800
ТПП(S) 0...+1750
ТПР(B) +200...+180
ТЖК(J) -200...+1200
ТНН(N) -200...+1300
ТМК(Т) -200...+400
ТВР(А-1) 0...+2500
ТВР(А-2) 0...+1800
ТВР(А-3) 0...+1800
ТСМ -190...+200
ТСП -200...+750

Комплектность:
- ИТ-4;
- комплект монтажных частей;
- программное обеспечение;
- руководство по эксплуатации.

Пример записи при заказе:
Измеритель температуры ИТ-4 для работы с датчиками ТХА(К) в корпусе щитового исполнения:
«ИТ-4-1-0»

Измеритель температуры ИТ-4 для работы с унифицированным токовым сигналом (0-20) мА в корпусе настенного исполнения:
«ИТ-4-22-1»



Схема подключения ИТ-4 с ПИ с выходным током

Схема подключения ИТ-4 с ПИ с выходным напряжением



Порядок записи при заказе:

«ИТ-4-Х-Х»
              2  1

1  Тип корпуса:
0 - щитовой;
1 - настенный.

2  Тип датчика:
1 - ТХА(K);
2 - ТХК(L);
3 - ТПП(S);
4 - ТПР(B);
5 - ТСМ 50М; α=0,00428 ºC-1;
6 - ТСМ 100М; α=0,00428 ºC-1;
7 - ТСП 50П; α=0,00391 ºC-1;
8 - ТСП 50П; α=0,00385 ºC-1;
9 - ТСП 100П; α=0,00391 ºC-1;
10 - ТСП 100П; α=0,00385 ºC-1;
11 - ТЖК(J);
12 - унифицированный ток (0-5) мА;
13 - унифицированный ток (4-20) мА;
14 - унифицир. напряжение (0-10) В;
15 - унифицир. напряжение (0-1) В;
16 - унифицир. напряжение (0-100) мВ;
17 - унифицир. напряжение (-50...+50) мВ;
18 - унифицир. напряжение (0-50) мВ;
19 - ТСМ гр. 23 (R=53 Ом, W100=1,4260);
20 - ТСМ 100М (W100=1,4260);
21 - ТСМ 50М (W100=1,4260);
22 - унифицированный ток (0-20) мА;
23 - ТНН(N);
24 - ТМК(Т);
25 - ТВР(А-1);
26 - ТВР(А-2);
27 - ТВР(А-3);
28 - ТСП гр. 21(R=53 Ом, W100=1,3910);
29 - ТСП гр. 22(R=100 Ом, W100=1,3910).
