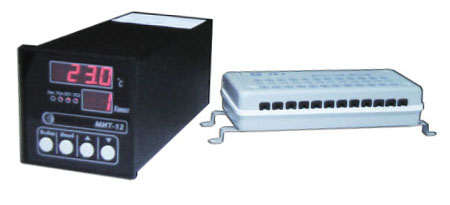

МНОГОКАНАЛЬНЫЙ ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ МИТ-12

Предлагаются многоканальные измерители температуры МИТ-12 со склада надежного поставщика. Осуществим доставку по России и СНГ.

Назначение:

Многоканальные измерители температуры МИТ-12 - это щитовой прибор, предназначенный для проведения высокоточных измерений температуры при помощи термометров сопротивления (ТС) по ГОСТ Р 8.625-2006 или преобразователей термоэлектрических (термопар, ТП) по ГОСТ Р 8.585-2001 по 12-ти каналам, представления информации по каждому каналу на цифровом дисплее прибора и передачи измеренных значений на ЭВМ.

Приборы, в зависимости от исполнения имеют следующее обозначение: МИТ-12 ТС - для работы с ТС; МИТ-12 ТП - для работы с ТП.



Основное достоинство прибора - сочетание в одном приборе:

-высокой точности измерения температуры;

-возможности сохранения параметров настройки после выключения питания прибора;

-возможности обмена данными с ЭВМ по интерфейсу RS-232  или RS-485 (при работе прибора в составе "Системы измерения температуры" (СИТ) ДДШ 1.270.009), при этом возможно управление прибором при помощи ЭВМ;
-передача на ЭВМ данных из прибора.

В приборе полностью исключено влияние каналов друг на друга за счет применения в качестве коммутирующих элементов контактов миниатюрных электромагнитных реле.



Краткое описание:

Переключение каналов осуществляется автоматически или вручную с клавиатуры прибора или компьютера. Скорость переключения канала от 1 до 8 секунд (или иная по заказу) выбирается потребителем. Прибор имеет две независимые "уставки", значения которых определяются для всех каналов сразу.

Выбор режима работы, типа датчика, скорости переключения каналов, а также, значения уставки, значения которых определяются для всех каналов сразу осуществляется при помощи 4-х кнопочной клавиатуры прибора или с компьютера (для МИТ-12ТП имеется возможность выбора включения/отключения внешнего компенсатора ЭДС холодных концов термопар).



Выходные устройства сигнализации:
2 контактных группы реле - ~ 242 В, 5 А





Основные технические характеристики многоканального измерителя температуры модификации МИТ-12

Характеристики* Многоканальные измерители температуры
МИТ-12ТП МИТ-12ТС
Типы датчиков** ТХА(К), ТХК(L),
ТПП(S), ТПР(В)
ТСП (50П, 100П; α =0.00385°Cˉ¹, α=0.00391°Cˉ¹);
ТСМ (50М, 100М; α=0.00428°Cˉ¹)
Подключение датчика: - через внешний компенсатор ЭДС холодных концов термопар - 4-проводное включение, подключение через внешнюю плату клеммных соединителей
Диапазон измеряемых температур по типу датчика
Вид индикации цифровая светодиодная;
4 разряда – измеряемая температура;
2 разряда – номер канала.
Разрешающая способность индикации, °C:
- при температурах менее 1000°C 0,1
- при температурах 1000°C и выше 1 -
Основная погрешность, °C, не более:
- для ТХА(К)***

±1,0 в диапазоне от -99,9 до 999,9°C;

2,0 в диапазоне от 1000 до 1372°C

-
- для ТХК(L)*** ±1,0
- для ТПП(S)*** ±2,0 -
 для ТПР(В)4** ±3,0 -
- для ТСП, ТСМ - ±0,5
Связь с ЭВМ RS-232; RS-485, в зависимости от исполнения
Возможности программного обеспечения, поставляемого
в комплекте с прибором
настройка всех параметров при помощи ЭВМ; получение информации об измеренной температуре, сохранение ее в удобном для дальнейшей обработки виде, в т.ч. стандартными средствами (MS-Excel, MS-Word); ряд других функций
Среда функционирования программного обеспечения Windows 95, 98, 2000, XP
Система автоматического определения неисправностей есть
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 IP40
Вид климатического исполнения по ГОСТ 15150-69 УХЛ4.2
Температура окружающего воздуха, °C 0...40
Питание ~220 В, 50 Гц

Ток потребления, мА, не более

46

Габаритные размеры, мм, не более

96х96х240

Масса, кг, не более

1.5

* - характеристики адаптера интерфейса RS-485 см. "Система измерения температуры СИТ";
** - конкретный тип датчика переключается с клавиатуры для всех каналов одновременно;
*** - погрешность нормируется с учетом компенсации температуры холодных концов;
4** - не требует компенсации холодных концов.

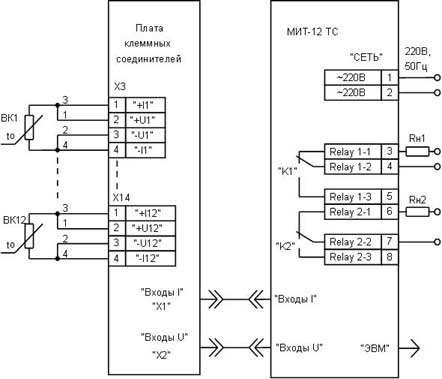

Схема подключения МИТ-12ТС

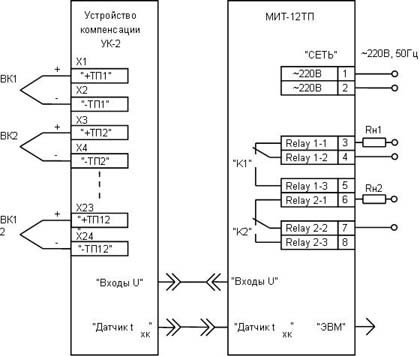

Схема подключения МИТ-12ТП





Комплектность:

- многоканальный измеритель температуры МИТ-12;
- устройство компенсации УК-2 (для МИТ-12ТП);
- плата клеммных соединителей (для МИТ-12ТС);

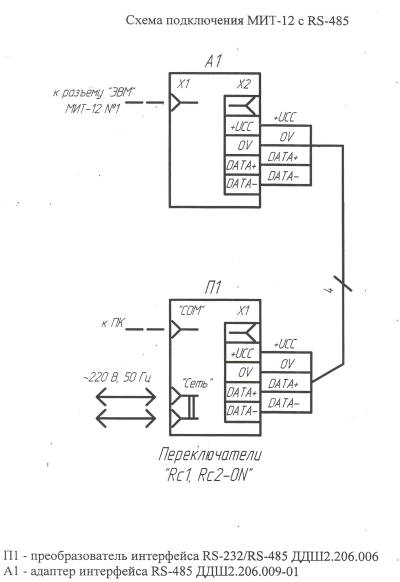

- адаптер интерфейса RS-485 ДДШ2.206.009* (для МИТ-12 с интерфейсом RS-485);
- Преобразователь интерфейса RS-232/RS-485 ДДШ2.206.006 (для МИТ-12 с интерфейсом RS-485);
- адаптер интерфейса RS-485 ДДШ2.206.009-01 (для МИТ-12 с интерфейсом RS-485)
- кабели соединительные;
- кабель ДДШ 6.644.079 L= 2м. для связи с компьютером (для МИТ-12 с интерфейсом RS-232)**;
- программное обеспечение (для МИТ-12 с интерфейсом RS-232);
- руководство по эксплуатации.

* - По отдельной заявке при подключении МИТ-12 в систему сит ДДШ 1.270.009 (измерение при помощи нескольких МИТ-12)
** - по отдельной заявке кабель может быть выполнен длиной до 15 метров.

Порядок записи при заказе:
«МИТ-12ХХ- Х Х»

               3   2  1
                             1  Наличие исполнительных реле сигнализации:
                                1-есть,
                                0-нет
                            2   Наличие интерфейса:
                                1 - есть RS-232
                                2 - есть RS-485
                                0 - нет
                            3  Тип датчика:
                               ТС - для работы с термометрами сопротивления
                               ТП - для работы с термопарами



Пример записи при заказе:


МИТ-12 для работы с ТС, с интерфейсом RS-232 и наличием исполнительных реле: «МИТ-12-ТС-11»



Возможности программного обеспечения:

-настройка всех параметров при помощи ЭВМ;

-получение информации об измеренной температуре;

-сохранение ее в удобном для дальнейшей обработки виде, в т.ч. стандартными средствами (MS-Excell, MS-Word); ряд других функций
