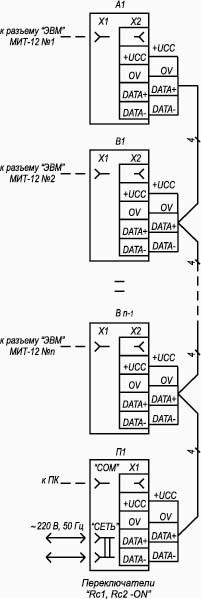

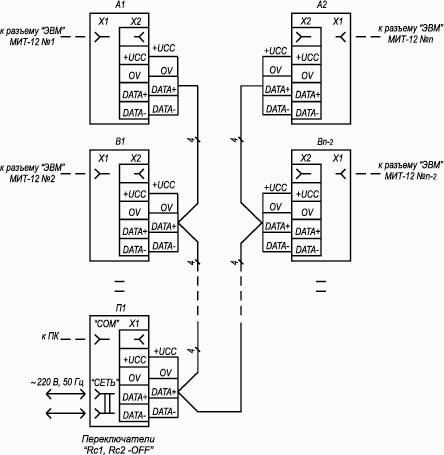

|  	 	Конфигурация СИТ с размещением   	 	преобразователя интерфейса  	RS-232/RS-485   	 	в конце линии связи (3-х проводная линия связи)  	  	Рис.2   |  	Замечания к схеме электрической соединений СИТ  (рисунки 	1...3): 1. 	Количество приборов МИТ-12 ДДШ2.821.155 п = 1...32. 2. 	А1, А2 - адаптер интерфейса RS-485 ДДШ2.206.009-01.  	3. В1..Вn-1 	- адаптер интерфейса RS-485  	ДДШ2.206.009. 4. П1 	- преобразователь интерфейса RS-232/RS-485  	ДДШ2.206.006. 5. Б1 	- источник питания постоянного тока (Uвых=+7...+15 	В, lвых = 0,5 А). 6. ПК 	- персональный компьютер. 7. 	Соединительные кабели витая пара изготавливаются по месту у заказчика. 8. 	Штриховыми линиями показано требуемое подключение приборов. 9. 	Построение системы измерения температуры СИТ согласно рисунку 3 приемлемо 	только в том случае, если длина кабелей, соединяющих приборы МИТ-12 (без 	учета длины кабеля. соединяющего П1 с МИТ-12 № n) 	меньше 20 м.   Комплектность:- МИТ-121 (количество N=1…32 шт.);
 - преобразователь интерфейса RS-232/RS-485 ДДШ2.206.006 2;
 - адаптер интерфейса RS-485 ДДШ2.206.009 3 (Nа шт.);
 - адаптер интерфейса RS-485 ДДШ2.206.009-01 2 (2 шт.);
 - дискета с программным обеспечением 2;
 - схема электрическая соединений ДДШ1.270.009 Э4 2;
 - руководство по эксплуатации ДДШ1.270.009 РЭ 2.

 Примечание - Верхний цифровой индекс означает:
 1 – количество конкретных исполнений приборов МИТ-12 определяется согласно 	обозначению конкретного исполнения СИТ;
 2 – входит в минимальный комплект поставки;
 3 – количество адаптеров Nа = N – 1, где N – количество МИТ-12.
   |
