| Измерители температуры и теплопроводности многоканальные ИТ-2 предназначены для измерения напряжения (мВ), а также плотности теплового потока (Вт/м2) или температуры (°С) по 16, 32, 48, 64, 80, 96 каналам (в зависимости от исполнения прибора) при помощи подключаемых к прибору датчиков плотности теплового потока и температуры (термопар) с последующей передачей данных на ЭВМ. Результаты измерения в мВ, Вт/м2 или °С выводятся на экран компьютера в виде таблицы.
Измерители температуры и теплопроводности многоканальные ИТ-2 могут использоваться в качестве устройства автоматизированного сбора и обработки информации различных телеметрических систем.
Измерители температуры и теплопроводности многоканальные ИТ-2 в комплекте с преобразователями плотности теплового потока и преобразователями термоэлектрическими может использоваться в составе системы измерения термического сопротивления ограждающих конструкций зданий и сооружений.
Кроме того, измерители температуры и теплопроводности многоканальные ИТ-2 можно использовать для измерения тепловых потоков в сложной калориметрической системе, для измерения теплопроводности, теплоемкости и т.п.
| |
|
| ФУНКЦИИ, ВЫПОЛНЯЕМЫЕ ПРИБОРОМ:
· измерение напряжения, плотности теплового потока или температуры по 16,32,48,64,80,96 каналам в зависимости от исполнения прибора;
· измерение температуры холодных концов термопар;
· отображение результатов измерения на экране монитора персонального компьютера;
ИТ-2 выпускается по ТУ 4211-044-02566540-2005
| Характеристики | ИТ-2 |
| Количество измерительных каналов (в зависимости от исполнения прибора)
| 16, 32, 48, 64, 80, 96
|
| Диапазон измерения напряжения с выходов датчиков, мВ
| -99,999…+99,999
|
| Вид индикации
| на экране компьютера |
| Разрешающая способность индикации:
| |
| - напряжения U, мВ
| 0,001
|
| - плотности теплового потока q, Вт/м2
| 0,01
|
| - температуры t, °С
| 0,01
|
| Основная абсолютная погрешность, мкВ, не более,
где Uизм –значение модуля измеренного напряжения, мкВ
| ± (5 + 1,5 ·10-4 · Uизм)
|
| Погрешность измерения температуры холодных концов термопар, °С
| ±0,5
|
| Связь с ЭВМ
| RS-232
|
| Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96
| IP20
|
| Вид климатического исполнения по ГОСТ 15150-69
| УХЛ4.1 |
| Температура окружающего воздуха, °С
| 20±5
|
| Питание
| ~ 220 В; 50 Гц
|
| Ток потребления, не более, мА, не более
| 50
|
| Габаритные размеры прибора, мм, не более:
|
|
| - блоки ИТ-2
| 250х110х355 |
| - устройство комплектации УК-4
| 190х40х80 |
| Масса, кг, не более:
|
|
| - блока ИТ-2
| 3,5
|
| - всего комплекта
| 8
|
Комплектность:
- измерители температуры многоканальные ИТ-2
- устройство компенсации УК-4 (1 шт. на каждые 16 каналов);
- кабель сетевой;
- кабели соединительные, длиной 1м (1 шт. на каждые 16 каналов);
- кабель SCD-128FF, нуль-модем 9М-9М (длиной 10 м*) для связи с компьютером;
- программное обеспечение (CD-диск);
- руководство по эксплуатации.
- Методика поверки МП-2413-0001-2006
* - термоэлектрический преобразователь (термопара)
* - измеритель плотности теплового потока
* - кабель может быть выполнен длиной до 15 м
* Определяется заказчиком в соответствии с требуемыми характеристиками и приобретается по отдельной заявке Порядок записи при заказе:
"ИТ - 2 - ХХ",
где ХХ - число каналов, кратное 16 | | Краткое описание:

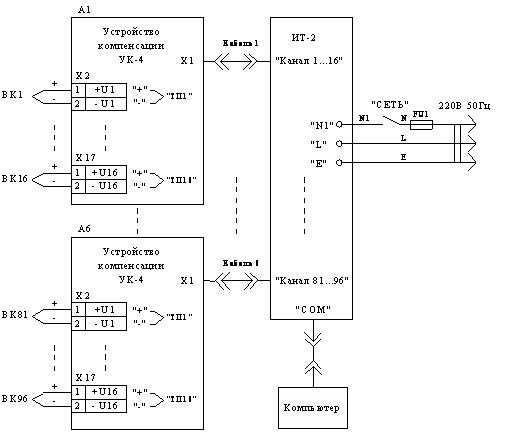

Измерители температуры и теплопроводности многоканальные ИТ-2 состоят из непосредственно блока ИТ-2 и набора клеммых коробок (устройств компенсации) УК-4 (по 1 шт. на каждые 16 каналов). ИТ-2 соединяются с компьютером по интерфейсу RS-232.
Каждая УК-4 содержит интегральный датчик температуры холодных концов термопары, что позволяет подключать к ней термопарные датчики. Непосредственно измерители температуры многоканальные ИТ-2 измеряет значение напряжения по каждому из каналов, снимает показания датчиков температуры холодных концов термопары и передает все эти значения на компьютер. Компьютер, при необходимости, на основе полученных данных определяет значения плотности теплового потока или температуры. Результаты измерения выводятся на экран компьютера в виде значений напряжения, плотности теплового потока или температуры.
Измерение производится циклами. В ходе одного цикла измерений блок ИТ-2 производит измерение по всем каналам и передает данные на компьютер.
Приборы могут работать в режиме непрерывного измерения, когда после очередного цикла измерения следует следущий цикл, или производить заданное количество циклов измерения.
Также у приборов имеется возможность производить измерения с программируемой задержкой между циклами измерений от 1 с до 60 мин.
Функции программного обеспечения:
- выбор интервала времени между циклами измерений (0…60 мин) с дискретностью 1 с для значений времени до 1 мин и 1 мин для значений времени от 1 до 60 мин;
- выбор режима измерений: непрерывное измерение или заданное количество циклов измерений (от 1 до 1000);
- выбор опрашиваемых каналов, возможность включения/выключения опроса индивидуально для каждого канала;
- вывод в таблицу температуры холодных концов термопар;
- возможность вывода в таблицу времени или номера текущего измерения;
- вывод измеренных значений в таблицу тремя способами:
1. Напряжение Uизм, [мВ]; 2. Плотность теплового потока q = A0 + A1 Uизм + A2 (Uизм)2 + A3 (Uизм)3 + A4 (Uизм)4, [Вт/м2]; 3. Температура t=A0 + A1 (U) + A2 (U)2 + A3 (U)3 + A4 (U)4, [°С]; при U=Uизм + B0 + B1 Tx + B2 (Tx)2 + B3 (Tx)3 + B4 (Tx)4, [мВ],
где А0…А4 и B0…B4 - коэффициенты полинома (задаются потребителем),
Uизм - измеренное значение напряжение,
Tx - измеренное значение температуры холодных концов термопар.
Способ вывода в таблицу и значения коэффициентов А0…А4 и B0…B4 определяются индивидуально для каждого канала.
- сохранение данных в файле, который может быть обработан как посредством программы обслуживания, так и любыми стандартными средствами, позволяющими работать с текстовыми файлами. Также предусмотрена обработка средствами Microsoft Excel;
- печать данных;
- проведение подстройки прибора.
Пример записи при заказе: ИТ-2-96 ДДШ2.393.005 ТУ;
ИТ-2-16 ДДШ2.393.005 ТУ.
|
