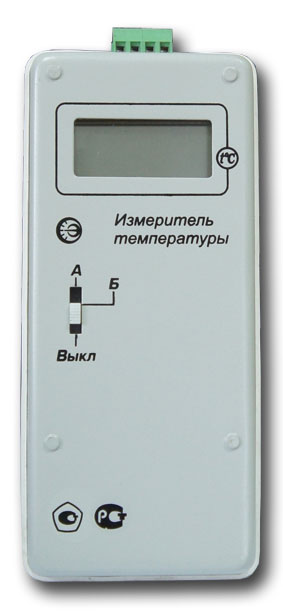

| Назначение: Измерители температуры портативные ИТП предназначены для измерения температуры в различных областях промышленности и народного хозяйства.
Приборы, в зависимости от исполнения, работают с одним из типов термометров сопротивления по ГОСТ 6651-94 или преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 и обеспечивают измерение температуры по одному или двум каналам.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по ТУ 50-97 ДДШ 2.821.060 ТУ:
| Характеристики | ИТП-1 | ИТП-2
|
| Тип датчика
| ТХА(K), ТХК(L), ТПР(В)
ТСМ (50М, W100=1,4280),
ТСП (50П, W100=1,3910)
в зависимости от исполнения
|
| Вид индикации | ЖКИ; 3,5 разряда |
| Разрешающая способность индикации, °С: | 0,1; 1, в зависимости от исполнения |
| Количество каналов измерения: | |
| - для ТХА(K), ТХК(L), ТПР(В) | 1 ("А") | 1 ("А", "Б") |
| - для ТСП, ТСМ | - |
| Основная приведенная погрешность, % от диапазона, не более | ±(0,25...1,5), в зависимости от исполнения |
| Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 | IP40, введены элементы пыле- и влагозащиты |
| Материал корпуса | металл |
| Температура окружающего воздуха, °С | -10...+40 |
| Питание | 9 В (1 элемент "Крона") |
|
Ток потребления, мА, не более
| 10 |
| Индикация разряда элементов питания | есть |
| Габаритные размеры (без элементов подключения датчиков температуры), мм, не более | 195х85х35 |
| Масса, кг, не более | 0,4 |
|  Имеется большой опыт успешной эксплуатации прибора в условиях сильных электромагнитных полей на алюминиевом производстве. Подключение датчиков осуществляется с помощью соединителя винтового SMKDSNF-1,5/2. По заявке заказчика возможно изготовление ИТП с разъемом для подключения термопар совместимым со стандартным миниатюрным соединителем фирмы «Omega» (США). По согласованию возможна поставка других исполнений приборов (с другими значением диапазона температур и типом датчика). Приборы допускают совместную калибровку с конкретными датчиками температуры, что снижает погрешность измерения.
Таблица сравнительных характеристик измерителей температуры.
|
| Тип датчика
| Диапазон измеряемых температур, °С | Разрешающая способность, °C | Приведенная погрешность, % |
| ТХА(К)*
| -60…+100 | 0,1 | 0,25 |
| -60…+200
| 1,0
|
| -40...+200
| 1,0
|
| 0...200
| 0,5
|
| -60…+1200 | 1
| 1,0 |
| -40…+800 | 0,75 |
| 0…+400 | 0,75 |
| 0…+800 | 0,75 |
| 0…+1000 | 0,75 |
| 200…1000 | 1,0 |
| 300…800 | 0,75 |
| 600...1300
| 1,5
|
| 700…1000 | 1,5 |
| 800…+1200 | 0,5 |
| ТХА(L)*
| -60…+100 | 0,1
| 0,75 |
| -60…+200 | 0,75 |
| 0…200 | 0,5 |
| -60…+600 | 1 | 1,5 |
| -40…+600 | 1,5 |
| 0…+300 | 1,0 |
| 0…+400 | 1,0 |
| 0…+600 | 1,0 |
| 200…+600 | 0,75 |
| -60…+200 | 0,1
| 0,25 |
| 0…+600 | 1
| 0,58 |
| ТПР(В)
| +1000...+1800
| 1
| 1,0
|
| ТСМ 50М; W100=1,4280
| 0…+600 | 0.1
| 1,0 |
| ТСП 50П; W100=1,3910
| +200…+600 | 1
| 0,75 |
| * - погрешность нормируется с учетом погрешности встроенного компенсатора температуры холодных концов
|
|
Комплектность:
- измерители температуры портативные ИТП;
- формуляр;
- методика поверки (1 экз. на 10 приборов).
Датчики температуры в комплект поставки не входят, выбираются в разделе I каталога.
Порядок записи при заказе:
Измерители температуры портативные
«ИТП-Х-ХХ-ХXXX»
1 2 3
1 - Число каналов измерения
1 - 1 канал;
2 - 2 канала*.
2 - Тип используемых датчиков:
ХА - ТХА(К);
ХК - ТХК(L);
50М - ТСМ 50М; W100=1,4280;
50П - ТСП 50П; W100=1,3910;
ПР - ТПР(В)
3 - Диапазон измеряемых температур
* - только для ИТП с датчиками типа ТХА(К) , ТХК(L), ТПР(В).
Пример записи при заказе:
«ИТП-2-ХА +200/+1000»
«ИТП-1-ХК -60/+600»
|
____________________________________________________________________________________________________________________
|
| ИТП зарегистрированы в Государственном реестре средств измерений под № 17124-08.
Сертификат об утверждении типа средств измерений RU.C.32.051.А № 34270. Соответствуют требованиям ГОСТ Р 52319-2005 (МЭК 61010-1:2001), ГОСТ Р 51522-99 (МЭК 61326-1-97). Декларация о соответствии № РОСС RU.МЕ72.Д00119.
|
|
