| Назначение:
Регуляторы температуры предназначены для измерения, индикации и регулирования температуры различных объектов и могут применяться в промышленности, сельском хозяйстве, лабораторных исследованиях и т.п.

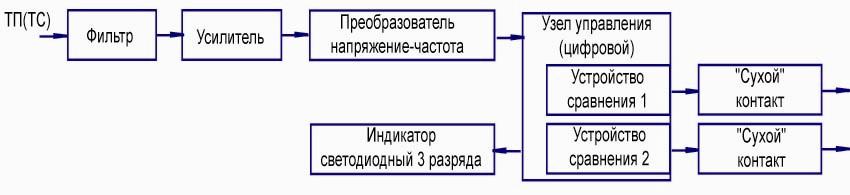

Функции, основные достоинства и отличительные особенности
v тип регулирования позиционный v режимы работы и значения установок набираются с помощью трех кнопок, расположенных на лицевой панели v сигнализация обрыва датчика v значения измеряемой температуры и установок (не одновременно) отображаются на 3-х разрядном знаковом индикаторе
Выходные устройства:
2 независимые контактные группы реле - ~ 242 В, 3 А
Видеофильм о приборе РТМ-3 Посмотреть
РТМ -3 выпускаются по ТУ 4211-002-02566540-2003
| Характеристики | РТМ-3 |
| Тип датчика, в зависимости от исполнения
| ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J),
ТСМ (50М, 100М; α=0,00391 ºC-1),
ТСП (50П, 100П; α=0,00391 ºC-1)
унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В
|
| Вид индикации | цифровая светодиодная,
3 разряда (высота цифр 10 мм) |
| Разрешающая способность индикации, °С: | |
| - для температур -80...0 °С | 1 |
| - для температур 0...99, 9 °С | 0.1 |
| - для температур от 100°С и выше | 1 |
| Основная абсолютная погрешность, °С, не более: | |
| - для ТХК(L) | ±5 |
| - для ТХА(K), ТПП(S), ТПР(B), ТЖК(J) | ±6 |
| - для ТСМ | ±2 |
| - для ТСП | ±3 |
| Основная приведенная погрешность для унифицированных сигналов (0-5) мА, (4-20) мА, (0-10) В, % от диапазона, не более | 0.25 |
| Число каналов измерения | 1 |
| Число каналов регулирования | 2 |
| Закон регулирования | 2-х, 3-х позиционный |
| Уставки | 2 независимых набора |
| Дискретность задания уставок, °С | 1 |
| Логика работы выходных устройств | прямой гистерезис ("нагрев") |
| Погрешность срабатывания выходных устройств, °С, не более | 1 |
| Индикация замыкания контактов выходных устройств | 2 красных светодиода |
| Сохранение в энергонезависимой памяти | уставки и поправки |
| Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 | IP54, IP20, в зависимости от исполнения |
| Материал корпуса | металл |
| Вид климатического исполнения по ГОСТ 15150-69 | УХЛ4.2 |
| Температура окружающего воздуха, °С | 0…40 |
| Питание | ~ 220 В; 50 Гц |
| Потребляемая мощность, Вт, не более | 5 |
| Габаритные размеры, мм, не более | 96х96х102 |
| Размер окна для установки в щите, мм | 91,5х91,5 |
| Масса, кг, не более | 0,5 |
Таблица характеристик регуляторов температуры
|  щитового исполнения
 настенного исполнения
| Тип датчика | Диапазон измерения температуры, °С |
| ТХА(К)
| -80…+999
|
| ТХК(L)
| -80…+800
|
| ТПП(S)
| 0…+999
|
| ТПР(B)
| +300…+999
|
| ТЖК(J)
| -80…+999
|
| ТСМ
| -80…+200
|
| ТСП
| -80…+850
|
| унифицированный сигнал
| диапазон вводится пользователем
|
|

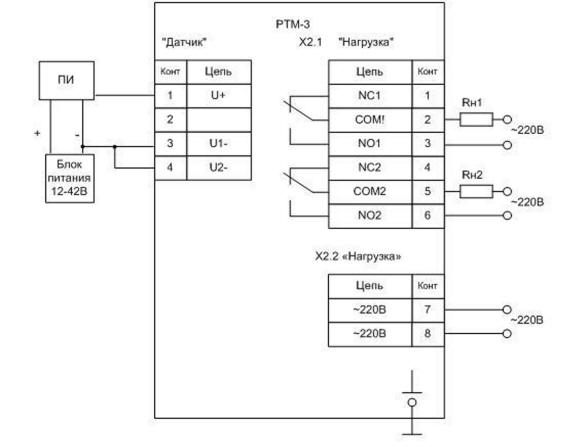

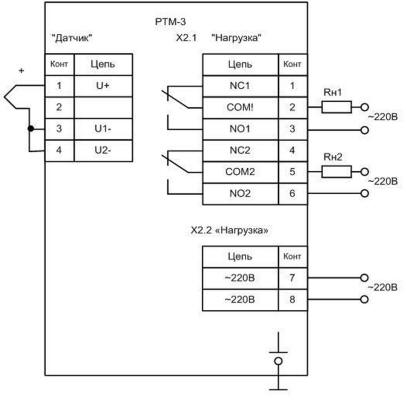

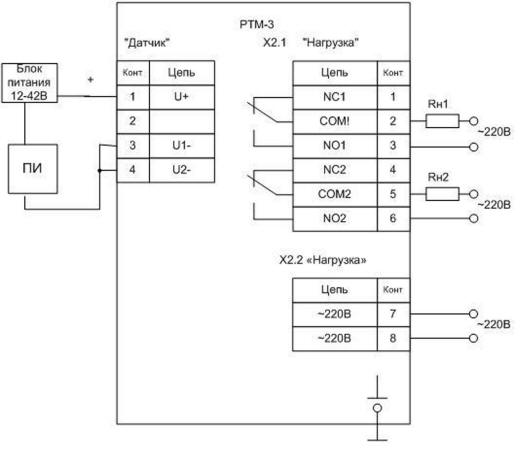

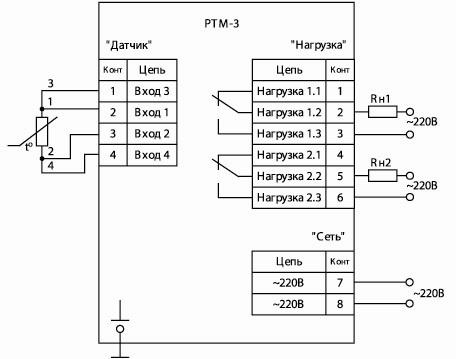

Порядок записи при заказе: |
«РТМ-3-Х-X»
2 1
|
1 - Степень защиты от проникновения твердых предметов и воды:
0 - IP20 щитовой;
1 - IP54 щитовой.
2 - IP54 настенный.
2 -Тип датчика:
1 - ТХА;
2 - ТХК;
3 - ТПП;
4 - ТПР;
5 - ТСМ 50М α=1,4280 ºC-1;
6 - ТСМ 100М α=1,4280 ºC-1;
7 - ТСП 50П α=0,00391 ºC-1;
8 - ТСП 50П α=0,00391 ºC-1;
9 - ТСП 100П α=0,00391 ºC-1;
10 - ТСП 100П α=0,00391 ºC-1;
11 - ТЖК;
12 - унифицированный 0-5 мА;
13 - унифицированный 4-20 мА;
14 - унифицированный 0-10 В;
|
| Пример записи при заказе:
РТМ-3, предназначенный для работы с датчиком ТХА(К), степень защиты от проникновения твердых предметов и воды IP54
«Регулятор температуры РТМ-3-1-1»
|
