МИКРОПРОЦЕССОРНЫЙ МОДУЛЬНЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ РТ-4

Версия для печати  .pdf



Назначение:
Микропроцессорные модульные регуляторы температуры РТ–4 предназначены для регулирования температуры различных объектов и тепловых процессов при минимальных затратах на управление температурой. При достаточно точных и стабильных параметрах, характерных для электронных приборов, регуляторы имеют очень низкую стоимость, близкую к стоимости простейших механических регуляторов (биметаллических, дилатометрических и т.п.) и, вместе с тем, работают в широком диапазоне измеряемых температур, недостижимом для механических регуляторов, в котором работают широко применяемые стандартные датчики температуры - термометры сопротивлений и термопары.

Микропроцессорные модульные регуляторы температуры очень удобны для применения в сравнительно простых нагревательных устройствах: сушильных шкафах, электрических отопительных котлах, саунах, простых камерах тепла, нагревателях жидкостей (воды), термостатах, - там, где не требуется часто изменять значения уставок. Значения уставок можно изменять при помощи пульта управления ПУ–1, применение которого особенно удобно в случае эксплуатации группы регуляторов РТ-4.

Пульт управления ПУ-1



Регулятор температуры

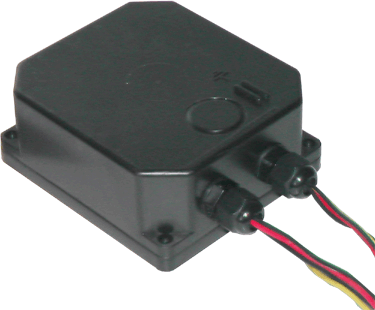

РТ-4





РТ -4 выпускается по ТУ 4211-092-02566540-2011

Характеристики

РТ-4

Тип датчика, в зависимости от исполнения


ТХА(K), ТХК(L);

ТСМ 50М, 100М

α= 0,00428 °C-1 (W100=1,4280);

ТСП 50П, 100П

α= 0,00391 °C-1 (W100=1,3910)

Диапазон измеряемых температур по типу датчика
Разрешающая способность индикации (на пульт ПУ-1), °С 0,1
Основная абсолютная погрешность, °С, не более:
- для ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J) 5
- для ТСП, ТСМ 2
Основная приведенная погрешность для унифицированных сигналов (0-5) мА, (4-20) мА, (0-10) В, % от диапазона, не более 0,25
Число каналов измерения 1
Число каналов регулирования 1
Закон регулирования 2-х позиционный
Уставки 1 набор (устанавливаются от внешнего пульта)
Дискретность задания уставок, °С 0,1
Логика работы выходных устройств прямой гистерезис ("нагрев")
Погрешность срабатывания выходных устройств, °С, не более 0,1
Индикация замыкания контактов выходных устройств 1 красный светодиод
Сохранение в энергонезависимой памяти текущие настройки
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 IP54
Материал корпуса металл
Температура окружающего воздуха, °С 0…40
Питание ~ 220 В; 50 Гц
Потребляемая мощность, Вт, не более 3
Габаритные размеры, мм, не более:
- регулятора 130х90х45
- пульта 125х75х30
Масса, кг, не более:
- регулятора 0,25
- пульта 0,1

Функции, основные достоинства и отличительные особенности

v двухпозиционное регулирование с помощью контактов встроенного электромагнитного реле

v малая погрешность при регулировании

v сигнализация состояния выходных коммутирующих контактов

v наличие внутренней энергонезависимой памяти, позволяющей сохранить параметры регулирования после выключения питания прибора

v компенсация температуры холодных концов термопар

v выключение нагрузки при обрыве цепей датчика

v линеаризация характеристик термопар, применяемых совместно с прибором, позволяющая максимально обеспечить удобство работы с прибором

v защитная функция, позволяющая прекращать нагрев при выходе измеряемой температуры за границы рабочего диапазона

v у регулятора РТМ-4К дополнительный индикатор для индикации номера канала

v сторожевой таймер для предохранения прибора от возможных сбоев в работе при воздействии мощных внешних помех

v выключение нагрузки при обрыве цепей датчика





Тип датчика

Диапазон измерения температуры, °С

ТХА(К)

-80…+1300

ТХК(L)

-80…+800

ТСМ

-80…+200

ТСП

-80…+850



Порядок записи при заказе:

Микропроцессорные модульные регуляторы температуры
«РТ-4-ХХ»,

где ХХ - тип датчика
    1 - ТХА(К);
    2 - ТХК(L);
    3 - ТСМ 50М; α=0,00391 ºC-1;
    4 - ТСМ 100М; α=0,00391 ºC-1;
    5 - ТСП 50П; α=0,00391 ºC-1;
    6 - ТСП 100П; α=0,00391 ºC-1.



Пример записи при заказе:

«Регулятор температуры РТ-4 - 1»





Рассчитать стоимость

Загрузить файл
