МИКРОПРОЦЕССОРНЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ РТ2М

Версия для печати  .pdf



Назначение:
Микропроцессорные регуляторы температуры РТ2М предназначены  для измерения, индикации и регулирования температуры различных объектов и процессов.



Входные сигналы:

от датчиков ТСП, ТСМ - 50П, 100П W100=1,3850

50П, 100П W100=1,3910

50М, 100М W100=1,4280

от датчиков ТХА, ТХК, ТПП, ТПР, ТЖК

от датчиков с унифицированным выходом

0-5 мА, 4-20 мА, 0-10 В



Выходные сигналы:

2 независимые контактные группы реле - 242 В, 5 А

1 транзисторный ключ - 12 В, 15 мА

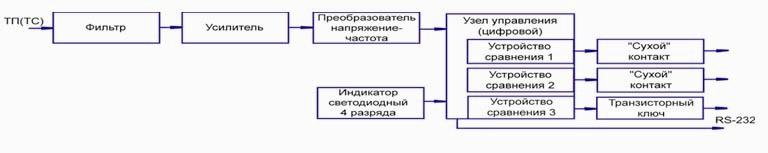

Структура микропроцессорного регулятора температуры РТ2М

Видеофильм о приборе РТ2М.  Все возможности прибора перед Вами. Посмотреть

РТ2М выпускаются по ДДШ 2.821.145 ТУ

Характеристики

Микропроцессорный регулятор температуры РТ2М

Тип датчика, в зависимости от исполнения


ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J),
ТСМ (50М, 100М; α=0,00391 ºC-1),
ТСП (50П, 100П; α=0,00391 ºC-1)
унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В

Диапазон измеряемых температур,°С по типу датчика
Вид индикации цифровая светодиодная,
4 разряда (высота цифр 14 мм)
Разрешающая способность индикации, °С:
- для температур -80...+999,9 °С 0,1
- для температур 1000 °С и выше 1
Основная абсолютная погрешность, °С, не более:
- для ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J) 0,5
- для ТСМ, ТСП 0,25
- для унифицированного сигнала 0,25
Количество каналов измерения 1
Количество каналов регулирования 3
Закон регулирования 2-х, 3-х позиционный
Уставки 3 независимых набора
Дискретность задания уставок равна разрешающей способности индикации
Логика работы выходных устройств прямой гистерезис ("нагрев")
Погрешность срабатывания выходных устройств не более разрешающей способности индикации
Индикация замыкания контактов выходных устройств 3 красных светодиода
Сохранение в энергонезависимой памяти текущие уставки и поправки
Связь с ЭВМ RS-232
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 IP20
Материал корпуса пластмасса
Вид климатического исполнения по ГОСТ 15150-69 УХЛ4.2
Температура окружающего воздуха, °С 0…40
Питание ~ 220 В; 50 Гц
Потребляемая мощность, Вт, не более 7
Габаритные размеры, мм, не более 48х96х145
Размер окна для установки в щите, мм 45,5х93
Масса, кг, не более 0,65



Таблице характеристик регуляторов температур

Таблица 1



Тип первичного преобра-зователя

Характеристика первичного
преобразователя,
НСХ

Пределы допускаемой основной абсолютной погрешности, ºС

Диапазон измеряемых температур, ºС

ТХА

ХА(К)

5

от – 80 до +1300

ТХК

ХК (L)

4

от – 80 до +800

ТПП

ПП(S)

6

от 0 до 1600

ТПР

ПР(В)

от 300 до 1800

ТСМ

50М (α = 0,00428 °С-1)

2

от – 80 до +200

ТСМ

100М (α = 0,00428 °С-1)

ТСП

50П (α = 0,00391 °С-1)

3

от – 80 до +850

ТСП

Pt50 (α = 0,00385 °С-1)

ТСП

100П (α = 0,00391 °С-1)

ТСП

Pt100 (α = 0,00385 °С-1)

ТЖК

ЖК(J)

4

от -80 до +700

Унифи-цированный сигнал

ток (0-5) мА

основная
приведенная
погрешность

0,25 %

-80 … +2000 ед.

ток (4-20) мА

напряжение (0-10) В



Основные функции и отличительные особенности:

v позиционное регулирование от двух независимых реле и транзисторного ключа;

v малая погрешность при измерении и регулировании;

v сигнализация состояния выходных коммутирующих элементов;

v наличие внутренней энергонезависимой памяти, позволяющей сохранять данные регулирования после выключения питания прибора;

v линеаризация сигналов от термопар в соответствии с НСХ преобразованием;

v сигнализация о выходе измеряемой температуры за границы диапазона;

v наличие системы автоматического определения неисправностей;

v связь с компьютером по интерфейсу RS232 и последующее отображение данных измерений без расходных материалов в табличном или графическом виде, распечатка на принтере;

v возможность измерения постоянного тока или напряжения;

v управление нагревом объекта коммутацией силовой сети с применением внешних мощных твердотельных реле;

v компенсация температуры холодных концов термопар;

v сторожевой таймер;

v сигнализация обрыва цепей датчика.



Комплектность:

регулятор температуры РТ2М - 1 шт.
паспорт - 1 шт.
руководство по эксплуатации - 1 шт.
методика поверки 1 экз.
устройство компенсации УК (для исполнений РТ2М, предназначенных для работы с термопарами ТХА(K), ТХК(L), ТПП(S), ТЖК(J)) - 1 шт.
комплект монтажных частей - 1 комплект
соединитель 2EDGK-5.08-02P-1-4 - 1 шт.
соединитель 2EDGK-5.08-04P-1-4 - 1 шт.
соединитель 2EDGK-5.08-06P-1-4 - 1 шт.
программное обеспечение (для исполнений РТ2М с интерфейсом RS-232) - 1 комплект
кабель для связи с компьютером (для исполнений РТ2М с интерфейсом RS-232) - 1 шт.



По отдельной заявке:
- твердотельные реле D2425 (~ 242 В, 17,5 А), D2450 (~ 242 В, 35 А),
5П19ТМ1-10-6 (~ 242 В, 10 А), 5П19ТМ1-60-6 (~ 242 В, 30 А) для коммутации с высокой скоростью мощных нагрузок при малых помехах

(могут подключаться к выходному транзисторному ключу).

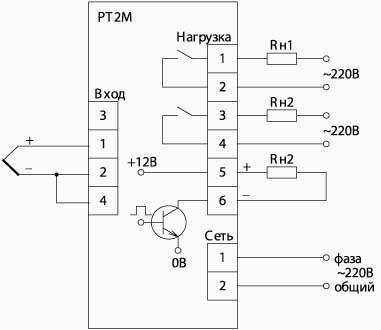

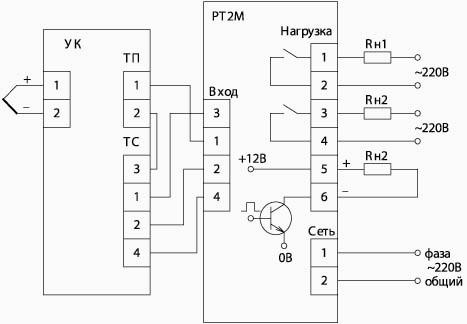

Схема подключения РТ2М, предназначенных для работы с термопарными датчиками (кроме ТПР(В))   Схема подключения РТ2М,
предназначенных для работы с датчиками ТПР(В)

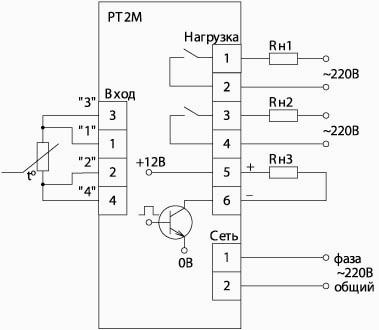

Схема подключения РТ2М, предназначенных для работы с термопреобразователями сопротивления

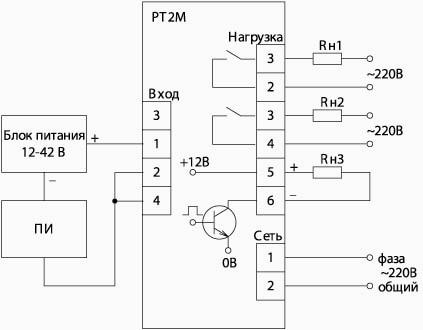

Схема подключения РТ2М, предназначенных для работы с датчиками, имеющими унифицированный токовый выходной сигнал



Порядок записи при заказе:

                  «РТ2М-Х-Х»

                               2  1



1  - Наличие интерфейса RS232:
      1 - есть
      0 - нет

2   - Тип датчика:
       1 - ТХА(K)
       2 - ТХК(L)
       3 - ТПП(S)
       4 - ТПР(B)
       5 - ТСМ 50М, α=0,00428 (W100=1,4280)
       6 - ТСМ 100М, α=0,00428 (W100=1,4280)
       7 - ТСП 50П, α=0,00391 (W100=1,3910)
      8 - ТСП 50П, α=0,00850 (W100=1,3850)
      9 - ТСП 100П, α=0,00391 (W100=1,3910)
      10 - ТСП 100П, α=0,003850 (W100=1,3850)
      11 - ТЖК(J)
      12 - унифицированный (0-5) мА
      13 - унифицированный (4-20) мА
      14 - унифицированный (0-10) В

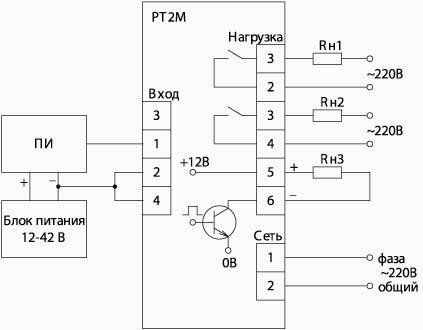

Схема подключения РТ2М, предназначенных для работы с датчиками, имеющими унифицированный выходной сигнал в виде напряжения

Пример записи при заказе:

«Регулятор температуры РТ2М - 1 - 1»

Регулятор температуры РТ2М, предназначенный для работы с датчиками ТХА и с интерфейсом RS232;



____________________________________________________________________________________________________________________



Регуляторы температуры РТМ2М зарегистрированы в Государственном реестре средств измерений под № 51099-12.
Сертификат соответствия RU.C.32.051.А №47998. Описание типа



Сертифицированы в Республике Казахстан №KZ№KZ.02.03.06036-2014/51099-12
