| Назначение: Микропроцессорный регулятор температуры щитового исполнения предназначен для измерения, регулирования поддержания во времени по заданной программе температуры, а также физических величин, первичные преобразователи которых имеют унифицированный выходной сигнал. Выходные устройства:
2 независимые контактные группы реле - ~242 В, 3 А
1 транзисторный ключ - =12 В, 15 мА
|
|
Основные функции и отличительные особенности регулятора:
- возможность применения датчиков разных типов в одном варианте исполнения;
- регулирование температуры во времени в соответствии с заданной программой;
- наличие трех выходных устройств;
- малая погрешность при измерении и регулировании;
- наличие внутренней энергонезависимой памяти, позволяющей сохранять настройки после выключения питания прибора;
- связь с компьютером по интерфейсу RS-232;
- индикация признака неисправности датчика;
- наличие двух цифровых индикаторов красного и зеленого цвета, обеспечивающих удобство при программировании, измерении и регулировании.
|
| НСХ датчика | Диапазон измерения температуры, °С |
| ТХА(К) | -80…+1300 |
| ТХК(L) | -80…+800 |
| ТПП(S) | 0…+1600 |
| ТПР(В) | 300…1800 |
| ТЖК(J) | -80 .. +1200 |
| ТСМ | -80…+200 |
| ТСП | -80…+850 |
| унифицированный сигнал | диапазон вводится пользователем |
|
| | |
| Характеристики |
РТ-3
|
| Тип датчика (переключается пользователем)
| ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТСМ (50М, 100М; α=0,00391 ºC-1), ТСП (50П, 100П, 500П; α=0,00391 ºC-1)
унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В
|
| Диапазон измеряемых температур, °С
| по типу датчика
|
| Вид индикации
| цифровая светодиодная, 4 разряда (высота цифр 14 мм)
|
| Разрешающая способность индикации, °С:
| |
| - для температур -80,0...999,9 °С
| 0,1
|
| - для температур 1000°С и выше
| 1
|
| Основная абсолютная погрешность, %, не более:
| |
| - для ТХА(K), ТXK(L), ТПП(S) , ТПР(B), ТЖК(J)
| 0,25
|
| - для ТСМ, ТСП
| 0,1
|
| - для унифицированного сигнала
| 0,1
|
| Количество каналов измерения
| 1
|
| Количество каналов регулирования
| 3
|
| Закон регулирования
| 2-х, 3-х позиционный
|
| Уставки
| 3 независимых набора
|
| Дискретность задания уставок, °С
| 1
|
| Логика работы выходных устройств (выбирается пользователем с кнопок)
| прямой гистерезис ("нагрев"), обратный гистерезис ("охлаждение"), П-образная, U-образная
|
| Погрешность срабатывания выходных устройств, °С
| 1
|
| Индикация замыкания контактов выходных устройств
| 3 красных светодиода
|
| Сохранение в энергонезависимой памяти
| настройки, уставки и поправки
|
| Параметры цифрового таймера: | |
| - управляемое выходное устройство | реле 1
|
| - приведенная погрешность, %, не более | 0,11
|
| - число участков | до 4
|
| - длительность по времени каждого участка, мин | 1 ... 9999
|
| - режимы работы | ручной, автоматический
|
| Связь с ЭВМ
| RS-232
|
| Параметры цифрового фильтра: | |
| - число ступеней фильтрации | 2 ("полосовая", "сглаживающая")
|
| - диапазон задания "полосы фильтра" (характеризует "полосовую фильтрацию") | 0...99,9
|
| - диапазон задания "глубины фильтра" (характеризует "сглаживающую фильтрацию") | 1 ... 9
|
| Связь с ЭВМ | RS-232
|
| Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96
| IP40
|
| Материал корпуса
| металл
|
| Вид климатического исполнения по ГОСТ 15150-69
| УХЛ4.2
|
| Диапазон рабочих температур, °С
| 0…40
|
| Питание
| ~ 220 В; 50 Гц
|
| Потребляемая мощность, Вт, не более
| 10
|
| Габаритные размеры, мм, не более
| 96х96х170
|
| Размер окна для установки в щите, мм
| 91,5х91,5
|
| Масса, кг, не более | 1
|
|
| | |

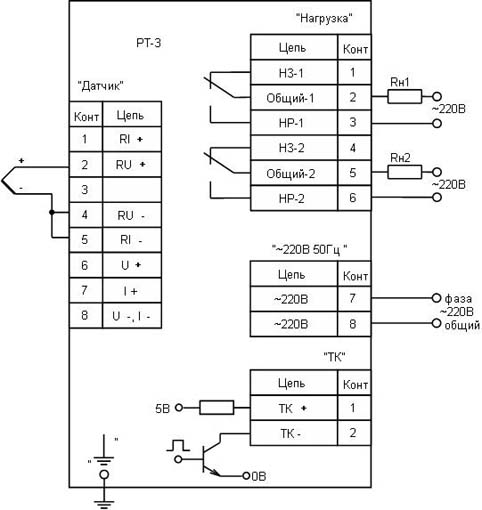

| Схема подключения РТ-3, предназначенных для работы с термопарными датчиками  | Схема подключения РТ-3, предназначенных для работы с термометрами сопротивления
|

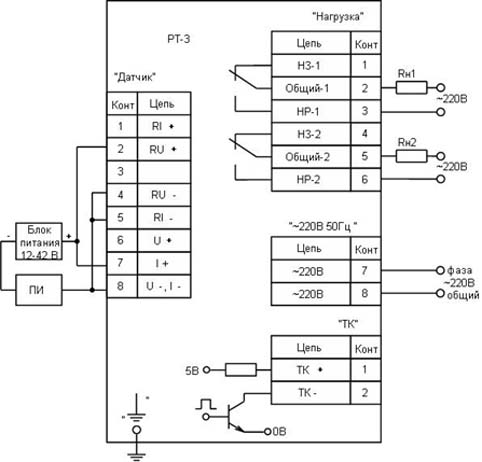

| Схема подключения РТ-3, предназначенных для работы с датчиками, имеющими унифицированный выходной сигнал в виде напряжения

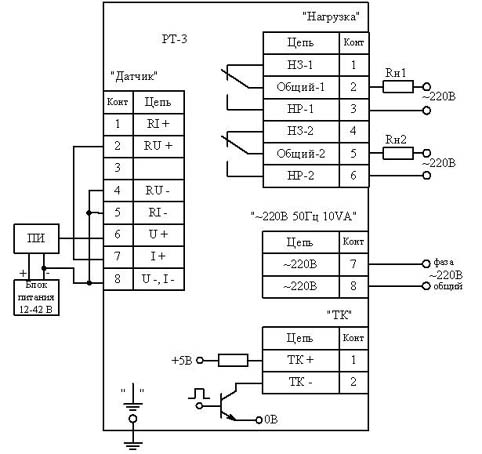

| Схема подключения РТ-3, предназначенных для работы с датчиками, имеющими унифицированный токовый выходной сигнал
|

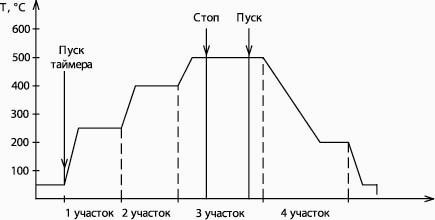

| График поддержания температуры в автоматическом режиме работы таймера

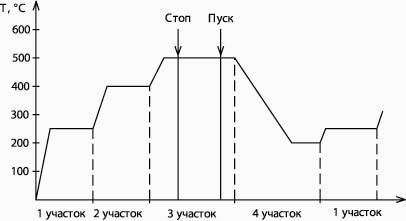

| График поддержания температуры в ручном режиме работы таймера
|
| Использование цифрового фильтра РТ-3
|

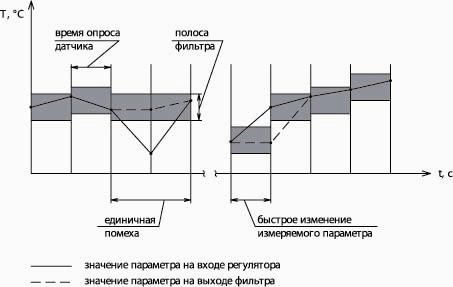

| Изменение значения температуры (физической величины)
на входе регулятора и на выходе фильтра

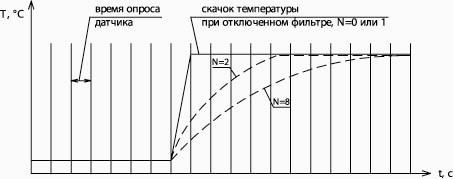

| Вид переходных характеристик фильтра при разных
значениях глубины фильтра (N)
|
| Комплектность:
- микропроцессорный регулятор температуры РТ-3;
- комплект монтажных частей;
- кабель для связи с компьютером;
- программное обеспечение;
- руководство по эксплуатации. Пример записи при заказе:
«Микропроцессорный регулятор температуры РТ-3»
| По отдельной заявке:
- твердотельные реле D2425 (~ 242 В, 17,5 А), D2450 (~ 242 В, 35 А),
5П19ТМ1-10-6 (~ 242 В, 10 А), 5П19ТМ1-60-6 (~ 242 В, 30 А) для коммутации с высокой скоростью мощных нагрузок при малых помехах (могут подключаться к выходному транзисторному ключу).
|
|
