МИКРОПРОЦЕССОРНЫЕ РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ РТ-5

Версия для печати  .pdf

flash-анимация

Назначение:
Микропроцессорный регулятор температуры РТ – 5 щитового или настенного исполнения предназначен для измерения и регулирования температуры с функцией таймера, а также физических величин, первичные преобразователи которых имеют унифицированный выходной сигнал.



Применение: Наиболее целесообразным является применение регулятора РТ-5 для управления температурой технологического процесса где возникает необходимость выдержки во времени как в ручном так и автоматическом режиме. Возможность использования при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр.

Регулятор имеет универсальный вход для подключения датчиков, перечисленных в таблице 1.



          РТ-5-1                                                  РТ-5-0



РТ-5 выпускается по ТУ 4211-060-02566540-2006

Основные технические характеристики

микропроцессорных регуляторов температуры РТ-5

Тип датчика, устанавливается оператором.

см.таблицу

Диапазон измеряемых температур

по типу датчика

Вид индикации

цифровая светодиодная,

3 разряда (высота цифр 10 мм)

Разрешающая способность индикации, °С

см.таблицу

Предел допускаемой основной приведенной погрешности от диапазона измерения, %, не более:

0,5

Число каналов измерения

1

Число каналов сигнализации, регулирования

2

Закон регулирования

2-х позиционный

Уставки

2 независимых набора

Дискретность задания уставок, °С

0,1

Логика работы выходных устройств

выбирается оператором

Погрешность срабатывания выходных устройств, °С, не более

0,1

Индикация замыкания контактов выходных устройств

2 красных светодиода

Параметры цифрового таймера:
- управляемое выходное устройство реле 1
- приведенная погрешность, %, не более 0,11
- число участков  до 4
- длительность по времени каждого участка, мин 1 ... 9999
- режимы работы ручной, автоматический

Сохранение в энергонезависимой памяти

текущие настройки

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96

- для щитовых исполнений

- для настенных исполнений





IP 20

IP 54

- для щитового исполнения

IP20

- для настенного исполнения

IP54

Температура окружающего воздуха, °С

1…50

Питание

~ 220 В; 50 Гц

Потребляемая мощность, Вт, не более

7

Габаритные размеры, мм, не более:



- для щитового исполнения

48x96x90

- для настенного исполнения

105х145х45

Масса, кг, не более:

0,5

Таблица 1

Условный номер и код датчика Тип датчика Диапазон работы датчика, оС Разрешающая способность, оС
1    (E_H) ТХА(К) -50…999 1
2    (E_L) ТХК(L) -50…750 1
5    (r8) ТСМ 50М α=0,00391 ºC-1 (W100 =1,391) -50…200 1
6    (r_8) ТСМ 100М α=0,00391 ºC-1 (W100 =1,391) -50…200 1
7    (r1) ТСП 50П α=0,00391 ºC-1 (W100 =1,391) -99…650 1
8    (r5) ТСП 50П α=0,00391 ºC-1 (W100 =1,391) -99…650 1
9    (r_1) ТСП 100П α=0,00391 ºC-1 (W100 =1,391) -99…650 1
10  (r_5) ТСП 100П α=0,00385 ºC-1 (W100 =1,385) (Pt 100) -99…650 1
11  (E_J) ТЖК(J) -50…900 1
12  (i05) Ток 0…5 мА 0…100% 0,1%
13  (i42) Ток 4…20 мА 0…100% 0,1%
16  (U01) Напряжение 0…100 мВ 0…100% 0,1%
18  (U05) Напряжение 0…50 мВ 0…100% 0,1%
19  (r23) ТСМ гр.23

(R=53 Ом, α=0,00391 ºC-1)

-50…200 1
20  (r_6) ТСМ 100М α=0,00391 ºC-1 -50…200 1
21  (r6) ТСМ 50М α=0,00391 ºC-1 -50…200 1
22  (i20) Ток 0…20 мА 0…100% 0,1%
23  (E_n) ТНН(N) -50…999 1





Основные функции и особенности регулятора

- позиционное регулирование от электромагнитного реле с индикацией;

- компенсация температуры холодных концов ТП;

- автоматический или ручной отсчет времени регулирования;

- отображение результата измерения температуры или времени на трехразрядном знаковом индикаторе;

- установка параметров с контролем по знаковому индикатору;

-сохранение параметров регулятора в энергонезависимой памяти при отключении питания.

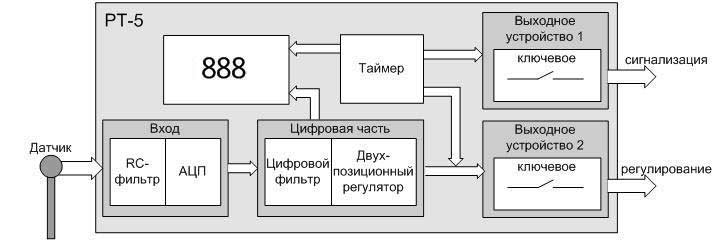

Функциональная схема микропроцессорных регуляторов температуры



Порядок записи при заказе:
«РТ-5-X»

где Х - тип корпуса:
                       0 - щитовой;
                       1 - настенный.

Пример записи при заказе:
«Микропроцессорный регулятор температуры РТ-5-1»
