| Назначение:

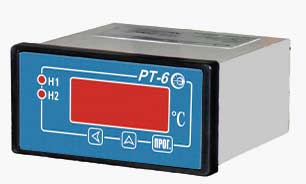

Микропроцессорные регуляторы температуры РТ-6 предназначены для измерения, индикации и регулирования температуры различных объектов и процессов с повышенной точностью (по ПИД закону). Измерение и регулирование других физических величин (давления, влажности и т.п.) возможно в исполнениях РТ-6-0-4 и РТ-6-1-4 Тип датчика устанавливается оператором из приведенных в таблице 1
|
|

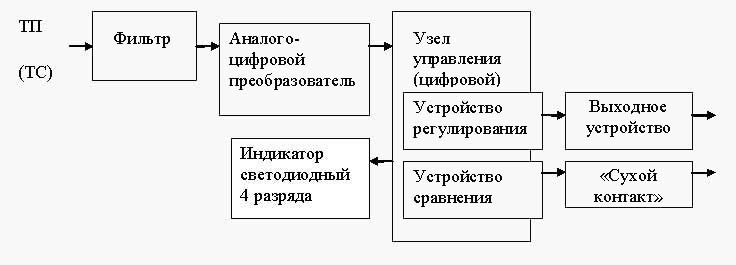

| основные Функции и отличительные особенности: - регулирование по ПИД закону от выходного устройства с малым отклонением от заданного значения; - малая погрешность при измерении и регулировании; - сигнализация состояния выходных коммутирующих элементов; - наличие внутренней энергонезависимой памяти, позволяющей сохранять данные регулирования после выключения питания прибора; - линеаризация сигналов термопар в соответствии с НСХ преобразования; - компенсация температуры холодных концов термопар; - сигнализация о выходе измеряемой температуры за границы диапазона; - сторожевой таймер; - сигнализация обрыва цепей датчика; - управление нагревом объекта коммутацией силовой сети в случае применения внешних мощных коммутирующих устройств. Структура микропроцессорных регуляторов температуры РТ-6
|
| Характеристики | РТ-6 |
| Тип датчика, в зависимости от исполнения
| см.таблицу 1
|
| Диапазон измеряемых температур,°С | по типу датчика |
| Вид индикации | цифровая светодиодная,
4 разряда (высота цифр 14 мм) |
| Разрешающая способность индикации, °С: | см.таблицу 1 |
| Предел допускаемой основной приведенной погрешности от диапазона измерения, %, не более: | 0,1 |
| – при работе с ТП | ±0,5 |
| – при работе с ТС и ПИ | ±0,25 |
| - для ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J) | 0,5 |
| - для ТСМ, ТСП | 0,25 |
| - для унифицированного сигнала | 0,25 |
| Количество каналов измерения | 1 |
| Количество каналов регулирования | 2 |
| Закон регулирования | ПИД, 2-х позиционный |
| Логика работы выходных устройств | выбирается оператором |
| Погрешность срабатывания выходных устройств | 0,1 |
| Индикация включения выходных устройств | 2 красных светодиода |
| Сохранение в энергонезависимой памяти | текущие настройки |
| Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 | IP20 |
| Температура окружающего воздуха, °С | 1…50 |
| Питание | ~ 220 В; 50 Гц |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры, мм, не более | 96х48х145
|
| Масса, кг, не более | 0,5 |
|
| |
| |
| |
| Таблица 1
| Условный номер и код датчика | Тип датчика | Диапазон измеряемых физических величин, оС | Разрешающая способность, оС |
| 1 (E_H) | ТХА(К) | -80…1300 | 1 |
| 2 (E_L) | ТХК(L) | -80…750 | 1 |
| 3 (E_S) | ТПП(S)
| -0…1600 | 1 |
| 5 (r8)* |
ТСМ 50М α=0,00391 ºC-1 (W100 =1,391)
| -80…200 | 0.1 |
| 6 (r_8) |
ТСМ 100М α=0,00391 ºC-1(W100 =1,391)
| -80…200 | 0.1 |
| 7 (r1) |
ТСП 50П α=0,00391 ºC-1 (W100 =1,391)
| -200…650 | 0.1 |
| 8 (r5) |
ТСП 50П α=0,00391 ºC-1 (W100 =1,391)
| -200…650 | 0.1 |
| 9 (r_1) |
ТСП 100П α=0,00391 ºC-1 (W100 =1,391)
| -200…650 | 0.1 |
| 10 (r_5) |
ТСП 100П α=0,00391 ºC-1 (W100 =1,391) (Pt 100)
| -200…650 | 0.1 |
| 11 (E_J) | ТЖК(J) | -80…1200 | 1 |
| 12 (i05) | Ток 0…5 мА | 0…100% | 0,1%
|
| 13 (i42) | Ток 4…20 мА | 0…100% | 0,1% |
| 15 (U1) | Напряжение 0…1В | 0…100% | 0,1%
|
| 19 (r23) |
ТСМ гр.23 (R=53 Ом, α=0,00391 ºC-1 )
| -50…200 | 0.1 |
| 20 (r_6) |
ТСМ 100М α=0,00391 ºC-1
| -50…200 | 0.1 |
| 21 (r6) |
ТСМ 50М α=0,00391 ºC-1
| -50…200 | 0.1 |
| 22 (i20) | Ток 0…20 мА | 0…100% | 0,1% |
| 23 (E_n) | ТНН(N) | -50…1300 | 1 |
| 30 (Е_R) | ТПП(R)
| 0…1600 | 1 |
| * Термопреобразователи сопротивления подключаются по трехпроводной схеме |
| Прибор имеет пять исполнений в зависимости от типа выходного устройства с ПИД регулированием. Характеристики выходных устройств приведены в таблице 2. Одна независимая контактная группа реле с внешним питанием ~242 В, 8 А при нагрузке с cos φ не менее 0,4. Таблица 2
| Обозначение устройства
| Тип выходного устройства
| Параметры устройства
|
| 0
| Электромагнитное реле
| 8 А при 220 В, (50…60) Гц, cos φ > 0,4
|
| 1
| Транзисторная оптопара n-p-n типа
| 0,2 А при 50 В
|
| 2
| Симисторная оптопара для управления однофазной нагрузкой
| 0,05 А при 300 В постоянно или 0,5 А в импульсе с частотой не более 100 Гц и tимп. | | |
