4-Х КАНАЛЬНЫЙ РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ РТМ-4К (миллиамперметр постоянного тока)

Версия для печати  .pdf



Назначение:
4-х канальные регуляторы температуры РТМ-4К предназначены для измерения, индикации и регулирования температуры различных объектов и могут применяться в промышленности, сельском хозяйстве, лабораторных исследованиях и т.п.



Выходные устройства:
4 независимые контактные группы реле - ~ 242 В, 3 А



Функции, основные достоинства и отличительные особенности

v тип регулирования позиционный

v режимы работы и значения установок набираются с помощью трех кнопок, расположенных на лицевой панели

v сигнализация обрыва датчика

v значения измеряемой температуры и установок (не одновременно) отображаются на 3-х разрядном знаковом индикаторе

v повышенная помехоустойчивость

v у регулятора РТМ-4К дополнительный индикатор для индикации номера канала



РТМ-4К выпускается по ТУ 4211-085-02566540-2007



Характеристики

РТМ-4К

Тип датчика, в зависимости от исполнения

ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J),
ТСМ (50М, 100М; α=0,00391 ºC-1

(W100 =1,391)),
ТСП (50П, 100П; α=0,00391 ºC-1

(W100 =1,391))
унифицированный сигнал (0-5) мА, (4-20) мА, (0-10) В

Вид индикации цифровая светодиодная,
3 разряда (высота цифр 10 мм)
Разрешающая способность индикации, °С:
- для температур -80...0 °С 1
- для температур 0...99, 9 °С 0.1
Основная абсолютная погрешность, °С, не более:
- для ТХК(L) ±5
- для ТХА(K), ТПП(S), ТПР(B), ТЖК(J) ±6
- для ТСМ ±2
- для ТСП ±3
Основная приведенная погрешность для унифицированных сигналов (0-5) мА, (4-20) мА, (0-10) В, % от диапазона, не более 0.25
Число каналов измерения 4
Число каналов регулирования 4
Закон регулирования 2-х позиционный
Уставки 4 независимых набора
Дискретность задания уставок, °С 1
Логика работы выходных устройств прямой гистерезис ("нагрев")
Погрешность срабатывания выходных устройств, °С, не более 1
Индикация замыкания контактов выходных устройств 4 светодиода
Сохранение в энергонезависимой памяти уставки и поправки
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96 IP54, IP20, в зависимости от исполнения
Материал корпуса металл
Вид климатического исполнения по ГОСТ 15150-69 УХЛ4.2
Питание ~ 220 В; 50 Гц
Потребляемая мощность, Вт, не более 7
Габаритные размеры, мм, не более 96х96х102
Размер окна для установки в щите, мм 91,5х91,5
Масса, кг, не более 0,7

Тип датчика

Диапазон измерения температуры, °С

ТХА(К)

-80…+999

ТХК(L)

-80…+800

ТПП(S)

0…+999

ТПР(B)

+300…+999

ТЖК(J)

-80…+999

ТСМ

-80…+200

ТСП

-80…+850

унифицированный сигнал

диапазон вводится пользователем



Таблица характеристик регуляторов температуры



Комплектность:
- РТМ-4К;
- комплект монтажных частей;
- руководство по эксплуатации.

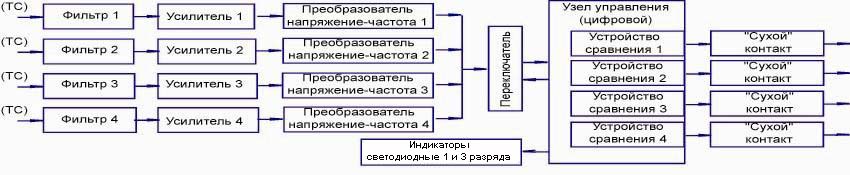

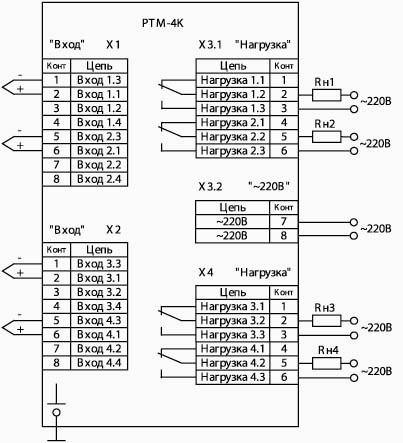

Схема подключения РТМ-4К, предназначенная
для работы с термопарными датчиками

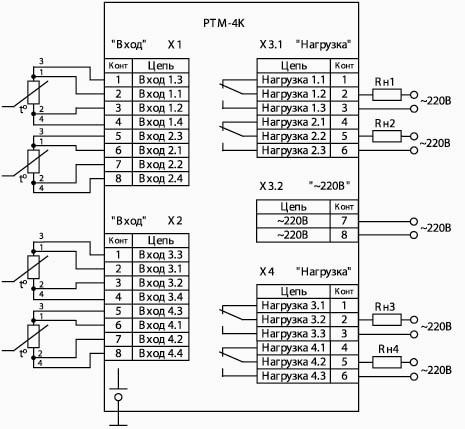

Схема подключения РТМ-4К, предназначенная
для работы с термометрами сопротивления









Порядок записи при заказе:

«РТМ-4K-Х-X»
               1  2










1 - Тип датчика:
        1 - ТХА(К);
        2 - ТХК(L);
        3 - ТПП(S);
        4 - ТПР(B);
        5 - ТСМ 50М α=0,00428 ºC-1 (W100 =1,428);
        6 - ТСМ 100М α=0,00428 ºC-1 (W100 =1,428);
        7 - ТСП 50П α=0,00391 ºC-1 (W100 =1,391);
        8 - ТСП 50П α=0,00385 ºC-1 (W100 =1,385);
        9 - ТСП 100П α=0,00391 ºC-1 (W100 =1,391);
       10 - ТСП 100П α=0,00391 ºC-1 (W100 =1,385);
       11 - ТЖК(J);
       12 - унифицированный 0-5 мА;
       13 - унифицированный 4-20 мА;
       14 - унифицированный 0-10 В;



2 -  Степень защиты от проникновения твердых предметов и воды:
       0 - IP20;
       1 - IP54.



Пример записи при заказе:

РТМ-4К, предназначенный для работы с датчиками ТПП(S), степень защиты от проникновения твердых предметов и воды IP20
«Регулятор температуры РТМ-4К-3-0»



____________________________________________________________________________________________________________________



Регуляторы температуры РТМ-4К зарегистрированы в Государственном реестре средств измерений под № 51099-12.
Сертификат соответствия RU.C.32.051.А №47998. Описание типа



Сертифицированы в Республике Казахстан №KZ№KZ.02.03.06036-2014/51099-12
