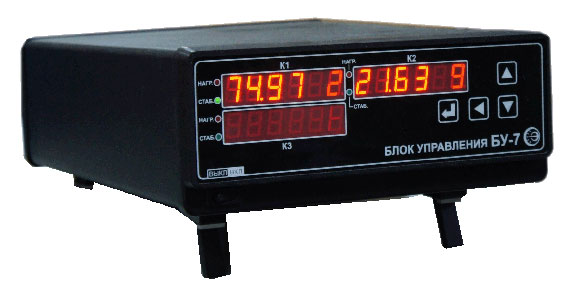

БЛОКИ УПРАВЛЕНИЯ БУ-7

Версия для печати  .pdf



Назначение:
Блок управления БУ-7 предназначен для измерения и поддержания температуры в рабочем пространстве (объеме) средств поверки преобразователей температуры (печей термостатов и др.), управляя подводимой электрической мощностью.

Блоки управления могут выпускаться в различных исполнениях отличающихся друг от друга количеством каналов регулирования и типом преобразователя температуры (входной сигнал).



Функции, выполняемые БУ-7:

Трех или одно зонное измерение и регулирование по ПИД закону (управление нагревателем) температуры в рабочем пространстве:

- измерение и регулирование по ПИД закону (управление нагревателем) температуры в рабочем объеме термостатов и печей;

- управление двигателем для перемешивания жидкости в термостате;

- отображение результатов измерения на шестиразрядном знаковом индикаторе в °С или в милливольтах;

- установка требуемой температуры с контролем по знаковому индикатору;

- контроль и отображение неисправностей (обрыва нагревателей, преобразователей температуры);

- звуковая сигнализация аварийных ситуаций;

- связь с персональным компьютером по интерфейсу RS232;

- значения уставок сохраняются при выключении БУ7.

Диапазоны задания уставок регулирования приведены в таблице 1.



Таблица 1. Технические характеристики. Руководство по эксплуатации МКСН.405544.005 РЭ


Характеристики Блок управления

БУ-7-0, БУ-7-4

БУ-7-3, БУ-7-6

БУ-7-1,

БУ-7-5

Диапазон измеряемых и регулируемых температур, °С

100…1500 300…1750 40…850
Характеристика преобразователя НСХ, W100 ПП (S) ПР (В) 100П, W100=1,391
Диапазон задания уставок регулирования, °С 0…1800 0…1800 0…850
Абсолютная основная погрешность, °С ±3 ±5 ±1
Разрешающая способность при измерении, °С 0,05 0,07 0,005
Минимальная дискретность задания значений уставок, °С 0,1 0,1 0,01
Ток потребления по цепи питания 220В 50Гц без нагрузок, А, не более 0,1 0,1 0,1
Ток нагрузки, минимальный А, не менее 1 1 1
Ток нагрузки, максимальный А, не более 25 25 25




Условия эксплуатации:

- температура окружающей среды (20 ± 5)°C;

- относительная влажность воздуха от 30 до 80%;

- атмосферное давление (84 - 106,7) кПа;

- закрытые взрывобезопасные помещения без агрессивных паров и газов, токопроводящей пыли.







Входные параметры БУ-7

Наименование Значение
Входное сопротивление блока управления, мОм не более 20
Ток контроля обрыва преобразователей температуры, нА 8
Измерительный ток термометров сопротивления, мА 1±0,2
Максимальное синфазное напряжение 50 Гц. В 1





Показатели надежности

Наименование Значение
Средняя наработка до отказа 25000 часов
Питание (220±22)В, частотой (50±1)Гц
Мощность, потребляемая блоком, Вт 22
Габариты, мм, не более 270х100х360
Масса, кг, не более 5




Таблица 2

Тип Примечание
БУ-7-0 3 канала ТПП 220В
БУ-7-1 3 канала ТС 220В
БУ-7-3 3 канала ТС 36В
БУ-7-4 1 канал ТПП
БУ-7-5 1 канал ТС
БУ-7-6 1 канал ТПР



Комплект поставки.

- блок управления                                        1шт;

- кабель питания ДДШ6.644.004                    1шт;

- кабель силовой ДДШ6.644.080                    1шт;

- кабель измерительный ДДШ6.644.081         1шт;

- кабель интерфейсный ДДШ6.644.033          1шт;

- руководство по эксплуатации                     1экз;

- диск с программой обмена с персональным компьютером 1 шт;

- БУ-7 МКСН405.544.005                              1 шт.





Пример записи при заказе:

Блок управления "БУ-7-Х"

Х -  исполнение прибора, см. таблицу 2.



При заказе БУ-7 обязательно дополнительное согласование
с разработчиками.
Тел. (3812) 36-99-67

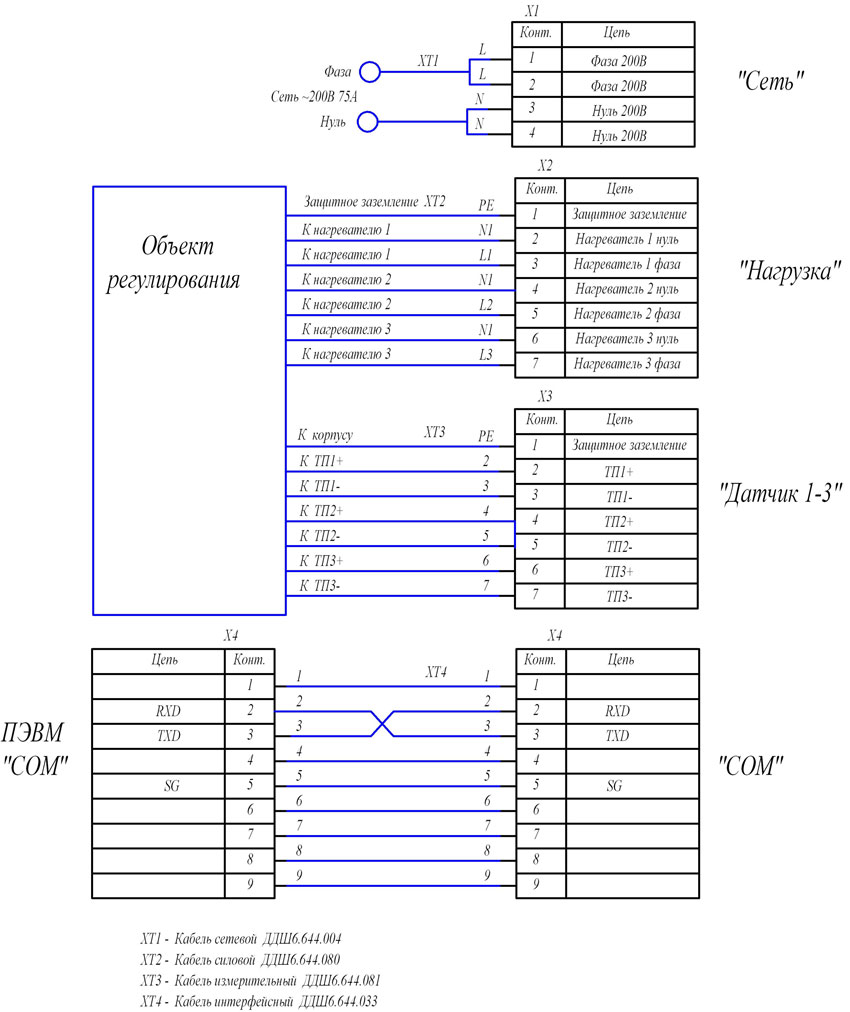

Схема подключения БУ-7-3
