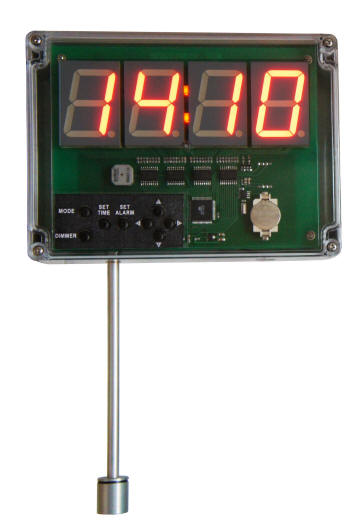

| Назначение: Измеритель параметров среды стационарный ИПСС предназначен для измерения и отображения на дисплее: температуры и влажности воздуха (измерение осуществляется посредством датчика влажности выносного ДВВ (см. далее), атмосферного давления, реального времени. Измеритель может выполнять функции регулятора (опционально) температуры, влажности, давления, в том числе включения/отключения в заданный временной интервал посредством двух независимых ключей регулирования. Область применения: -контроль помещений на производствах, в музеях, библиотеках; архивах
-аттестация рабочих мест;
-контроль хранения на складах;
-контроль систем вентиляции и кондиционирования воздуха, в теплицах и оранжереях. Функциональные возможности
Прибор в выбранном пользователем порядке отображает поочередно температуру, влажность, давление и текущее время (лишние параметры можно отключить). Также можно запрограммировать четыре независимых будильника, которые выдают звуковой сигнал в заданное время. При отключении основного источника питания прибора отсчет времени не прерывается.
| Условия эксплуатации:
|
| - температура окружающего воздуха для:
|
| измерителя
| от минус 30 до + 50 °C
|
| датчика влажности
| от минус 40 до + 100 °C;
|
| - относительная влажность окружающего воздуха для:
|
| измерителя
| от 10 до 80 %, без конденсации влаги
|
| датчика влажности
| от 0 до 100 %.
|
|
|
| Технические характеристики
| ИПСС
|
| Габаритные размеры, мм, не более
| 200х170х65
|
| Масса измерителя, кг, не более
| 0,5
|
| Напряжение питания постоянного тока, В
| 9
|
| Диапазон измеряемых температур, °C
| -40… +100
|
| Точность измерения температуры, °C: - в диапазоне от минус 40 до 0 - в диапазоне от 0 до +50 - в диапазоне от +50 до +100
| ±2 ±1 ±2
|
| Диапазон измеряемой относительной влажности, %
| 0…100
|
| Точность измерения относительной влажности, %: - в диапазоне от 0 до 20 - в диапазоне св. 20 до 80 - в диапазоне св. 80 до 100
| 5 3 5
|
| Диапазон измерения атмосферного давления, мм рт.ст.
| 0…780
|
| Точность измерения атмосферного давления, мм рт.ст: - в диапазоне от 0 до 735 - в диапазоне св. 735 до 775 - в диапазоне св. 775 до 780
| не нормируется ±2 не нормируется
|
| Суточный ход часов в нормальных условиях, с/сут, не более
| ±10
|
| Суточный ход часов во всем диапазоне рабочих температур и влажности , с/сут, не более
| ±25
|
| Разрешающая способность: - по температуре, °C - по влажности, % - по атмосферному давлению, мм рт.ст. - по времени, мин
| 0,1 0,1 1 1
|
| Степень защиты от пыли и воды по ГОСТ 14254-96
| IР32
|
| Устойчивость к вибрации по ГОСТ Р52931-2008 (группа исполнения)
| N2
|
| Средняя наработка до отказа, часов
| 35000
|
| Конструктивные исполнения измерителя:
| Исполнение
| Измеряемые параметры
| Ключи регулирования
|
| ИПСС-00
| Время, температура, влажность
| -
|
| ИПСС-01
| Время, температура, влажность, давление
| -
|
| ИПСС-02
| Время, температура, влажность
| Два ключа
|
| ИПСС-03
| Время, температура, влажность, давление
| Два ключа
|
Комплектность:
| Наименование
| Кол-во
| Примечание
|
| Измеритель параметров среды стационарный ИПСС
| 1 шт.
|
|
| Руководство по эксплуатации МКСН.405544.007 РЭ
| 1 экз.
|
|
| Датчик влажности выносной см. таблицу 2
| 1 шт.
| Наличие ДВВ обязательно. Выбирается по таблице 2 стр.69
|
| Блок питания ES25E09-P1J (9V; 2.77A)
| 1 шт.
|
|
| Кронштейн МКСН.301561.001
| 1 шт.
| По отдельной заявке
|
|
| | |

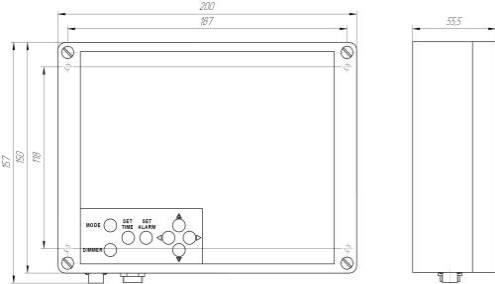

|  Рисунок 1 – Габаритный чертеж ИПСС-00, ИПСС-01

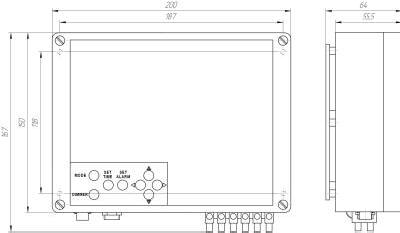

|  Рисунок 2 – Габаритный чертеж ИПСС-02, ИПСС-03
|
Датчик влажности выносной ДВВ
| Назначение: Датчик влажности выносной ДВВ предназначен для измерения температуры и влажности окружающего воздуха. Может использоваться совместно с измерителем параметров среды стационарным ИПСС и с контроллером цифровых датчиков портативным ПКЦД-1/100. Условия эксплуатации и технические характеристики смотри в разделе ИПСС. Конструктивное исполнение: Таблица 2
| Исполнение
| Длина трубки L1, мм
| Длина кабеля L2, мм
| Рис.
|
| ДВВ-80/0
| 80
| -
| 1
|
| ДВВ-160/0
| 160
| -
| 1
|
| ДВВ-400/500
| 400
| 500
| 2
|
| ДВВ-400/1000
| 400
| 1000
| 2
|
| ДВВ-400/1500
| 400
| 1500
| 2
|
| ДВВ-400/2000
| 400
| 2000
| 2
|
| ДВВ-800/500
| 800
| 500
| 2
|
| ДВВ-800/1000
| 800
| 1000
| 2
|
| ДВВ-800/1500
| 800
| 1500
| 2
|
| ДВВ-800/2000
| 800
| 2000
| 2
|
|
|
Пример записи при заказе:
| | ИПСС-
| 02- | ДВВ-400/500 |
| | | 1 | 2 |
| 1- Исполнение измерителя ИПСС Выбирается по таблице 1 |
| 2- Исполнение датчика влажности ДВВ Выбирается по таблице 2
|
|
| |
|
