ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ С УНИФИЦИРОВАННЫМ ВЫХОДНЫМ СИГНАЛОМ ПИ9701 ОБЩЕПРОМЫШЛЕННОГО И ВЗРЫВОЗАЩИЩЕННОГО ИСПОЛНЕНИЯ

Версия для печати  .pdf



Назначение:
Преобразователи измерительные ПИ9701 предназначены для преобразования сигналов датчиков температуры - термопреобразователей сопротивления с номинальной статической характеристикой (НСХ) преобразования по ГОСТ 6651-94 и преобразователей  термоэлектрических с НСХ по ГОСТ Р 8.585-2001, - в унифицированный токовый выходной сигнал или в унифицированный выходной сигнал в виде напряжения.

Преобразователи выпускаются в общепромышленном и взрывозащищенном исполнениях.

Преобразователи во взрывозащищенном исполнении (маркировка взрывозащиты 1ExdIICT6) могут применяться в соответствии с гл. 7.3 ПУЭ и ГОСТ Р 51330.13-99 во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4, T5, T6 по классификации ГОСТ Р 51330.5-99 и ГОСТ Р 51330.11-99.

ПИ 9701 общепромышленного исполнения

ПИ9701 выпускаются по ТУ 50-97 ДДШ 2.722.001ТУ



Характеристики Преобразователи измерительные ПИ 9701

Тип подключаемого первичного датчика, в зависимости от исполнения

ТХА(K), ТХК(L), ТПП(S), ТПР(B), ТЖК(J), ТНН(N),
ТСМ (50М, 100М; W100=1,4280),
ТСП (50П, 100П; W100=1,3910

Унифицированный выходной сигнал

0-5 мА, 4-20 мА, 0-5 В, в зависимости от исполнения

Сопротивление нагрузки Rн, Ом:

- для унифицированного выходного сигнала (4-20) мА и (0-5) мА, не более

500

- для унифицированного выходного сигнала (0-5) В, не менее

2000

Время установления выходного сигнала после включения, с, не более

 5

Вид взрывозащиты (для взрывозащ. исполнения)

взрывонепроницаемая оболочка

Маркировка взрывозащиты (для взрывозащищенного исполнения)

1ЕхdIICT6

Степень защиты от воздействия пыли и воды по ГОСТ 14254-96

IP54

Устойчивость к вибрации по ГОСТ 12997-84

группа исполнения N4

Вид климатического исполнения

УХЛ1, У3

Температура окружающего воздуха, °С

-40…+50

Питание:

- для унифицированного выходного сигнала

(4-20) мА от +(12+20*Rн)* до +36 В

- для унифицированного выходного сигнала

(0-5) мА от +(12+5*Rн)* до 36 В

- для унифицированного выходного сигнала

 (0-5) В от +12 до +36 В

- номинальное значение

 +24 В

Потребляемая мощность, Вт, не более

0,9

Масса, кг, не более

2,2 кг

* - Rн - в кОм

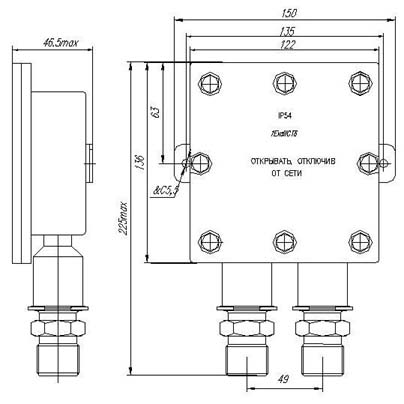

Внешний вид ПИ 9701  взрывозащищенного исполнения

с подсоединенными элементами контакта монтажных частей (КМЧ)



Выходной

сигнал

Сопротивление

нагрузки Rн

Напряжение

питания Uпит*, В

4-20 мА

не более 500 Ом

от (12+20*Rн)** до 36

0-5 мА

от (12+5*Rн)** до 36

0-5 В

не менее 2 кОм

от 12 до 36

* - номинальное напряжение питания 24 В

** - Rн - в кОм







НСХ первичного преобразователя

Диапазон измеряемых температур,°С

Основная погрешность, % от диап.

ТСП

-200…+50

0,2

-100…+50

0,2

-50…+50

0,2

-25…+25

0,25

0…+50

0,25

0…+100

0,2

0…+150

0,2

0…+200

0,2

+150…+200

0,2

+200…+300

0,2

+200…+400

0,2

+400…+600

0,2

ТСМ

-50…+50

0,25

-25…+25

0,5

0…+50

0,5

0…+100

0,5

0…+200

0,25

+50…+100

0,5

+100…+150

0,5

ТХА(К)

0…+400

0,5

0…+1000

0,6

+400…+800

0,5

+800…+1100

0,6

ТХK(L)

50…+200

1,5

300…+500

1.5

+200…+800

0,6

ТПП(S)

+800…+1200

1,0

ТПР(В)

+1200…+1600

1,0

ТНН(N)

+400…+1200

0,5

+600…+1200

0,6

+600…+1150

0,5

ТЖК(J)

+50…+500

0,5

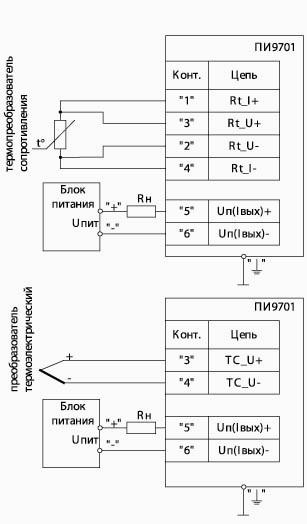

Схемы подключения преобразователя измерительного ПИ9701

с выходным унифицированным сигналом в (4-20) мА







Комплектность:
- Преобразователь измерительный ПИ9701;
- комплект монтажных частей (в соответствии с записью при заказе);
- паспорт;
- руководство по эксплуатации (1 экз. на 25 шт. или на партию);
- методика поверки (1 экз. на партию).



По отдельной заявке:
- блок питания БПС 24М (БПС 30М, БПС 36М) см. VII раздел.

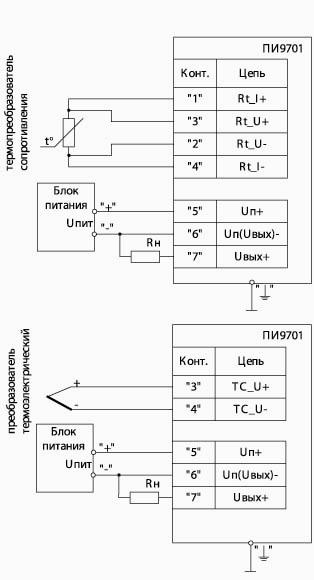

Схемы подключения ПИ9701

с выходным унифицированным сигналом в (0-5) мА

Схемы подключения ПИ9701

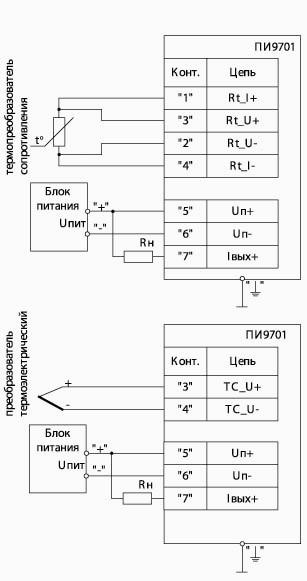

с выходным унифицированным сигналом в (0-5) В

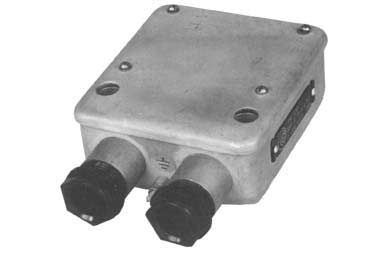

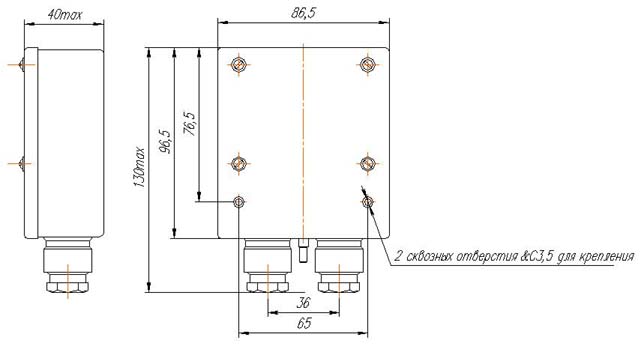

Внешний вид ПИ 9701 общепромышленного исполнения:





Внешний вид ПИ 9701 взрывозащищенного исполнения с подсоединенными элементами комплекта монтажных частей (КМЧ):



"-00" исполнение КМЧ ПИ9701

(КМЧ под трубный монтаж)

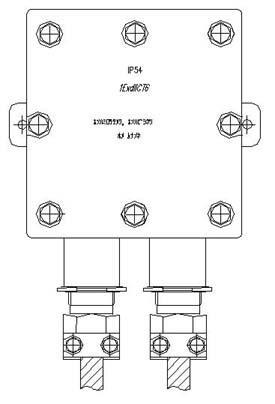

"-01" исполнение КМЧ ПИ9701

(КМЧ под бронированный кабель)

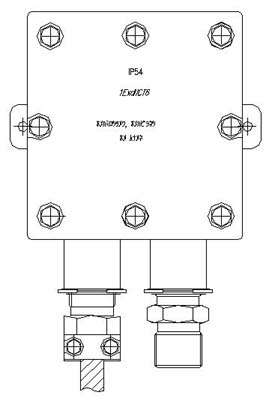

"-02" исполнение КМЧ ПИ9701

 (комбинированный КМЧ -

один ввод под трубный монтаж,

другой - под бронированный кабель)



Порядок записи при заказе:
«ПИ9701-ХХ-ХХХ-ХХХ-ХХ-ХХ-ХХ»

                 1       2         3       4     5     6



1 -

Тип датчика:
- ХА(К) - ТХА(K)
- ХК(L) - ТХК(L)
- ПП(S) - ТПП(S)
- ПР(B) - ТПР(B)
- ЖК(J) - ТЖК(J)
- НН(N) - ТНН(N)
- 50М - ТСМ 50М, W100=1,4280
- 100М - ТСМ 100М, W100=1,4280
- 50П - ТСП 50П, W100=1,3910
- 100П - ТСП 100П, W100=1,3910



2 -

Выходной унифицированный сигнал



3 -

Диапазон измеряемых температур


4 -

Приведенная погрешность



5 -

Ex (только для взрывозащищенного исполнения)



6 -

Исполнение КМЧ (только для взрывозащищенного исполнения)
- 00 - КМЧ под трубный монтаж
- 01 - КМЧ под бронированный кабель
- 02 - комбинированный КМЧ
- пробел - отсутствие КМЧ



подробное описание элементов КМЧ приведено в разделе III "Узлы и детали для ремонта и монтажа датчиков температуры"

Пример записи при заказе:


для общепромышленного исполнения:

«ПИ9701 - ХА(К) - (4-20)мА – (0...+1000)°C - 0,6% ТУ50-97 ДДШ 2.722.001ТУ»















для взрывозащищенного исполнения:

- при поставке без КМЧ

«ПИ9701 - 50П - (0-5)мА – (+150...+200)°C - 0,2% - Ех»



- при поставке в комплекте с КМЧ

«ПИ9701 - 50П - (0-5)В – (+150...+200)°C - 0,2% - Ех – 00»

_______________________________________________________________________________________________________________







ПИ9701 внесены в Государственный реестр средств измерений РФ под № 21560-01.

Сертификат об утверждении типа средств измерений RU.C.34.051.А № 10470. Описание типа.



ПИ9701 с маркировкой взрывозащиты 1ExdIICT6 соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998) Сертификат соответствия № RU С-RU.МГ07.В.00131



Разрешение на применение № РРС 00-31637.
