| Предприятие ОАО НПП "Эталон" 02.09.2005г. награждено дипломом I степени за лучший экспонат пирометр оптоволоконный ПД-7, представленный на Кузбасском международном угольном форуме. 9.06.2007г. на VII Международной выставке военной техники, технологий и вооружения сухопутных войск "ВТТВ-2007" г.Омск предприятие награждено золотой медалью за разработку и внедрение на рынке новых передовых технологий и оборудования за пирометр оптоволоконный ПД-7.
|
|
| Назначение: Пирометры оптоволоконные серии ПД-7 разработан для массового применения в металлургии, машиностроении, химической промышленности. Предназначены для измерения температур расплавов металла, сыпучих веществ, твердых тел.
Краткое описание: Пирометры состоят из двух частей: оптической головки и блока обработки сигнала, соединенных между собой оптоволоконным кабелем, по которому от оптической головки к блоку обработки сигналов передается инфракрасное излучение от объекта контроля. Для монтажа оптической головки используется специальный кронштейн, поставляемый в составе пирометров.
Оптические элементы прибора выполнены из кварцевого стекла. Оптоволоконный кабель отсоединяется от пирометра.
В случае контроля температуры в нескольких точках на объекте, можно пользоваться одним блоком обработки сигнала, поочередно соединяя его с оптическими головками, размещенных в нужных местах.
| |

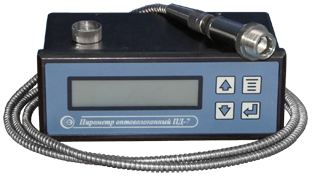

ПД-7
|
| Оптическая головка и оптоволоконный кабель выдерживают температуру до 150°С (кратковременно - до 200°С). Оптическая головка и оптоволоконный кабель не чувствительны к воздействию электромагнитных полей. Металлорукав из нержавеющей стали защищает оптоволоконный кабель от механических ударов и влияния агрессивной окружающей среды.
За счет того, что оптическая головка и блок обработки сигнала соединены между собой оптоволоконным кабелем, длина которого может достигать десяти метров (в стандартном исполнении - 2 м), возможно располагать блок обработки сигнала в безопасной для него зоне, а оптическую головку - в непосредственной близости от объекта контроля. Гибкий оптоволоконный кабель и маленькие габариты оптической головки позволяют измерять температуру в труднодоступных местах.
Высокий показатель визирования пирометра (1:150) позволяет контролировать на расстоянии 1000 мм температуру участка поверхности диаметром 6 мм.

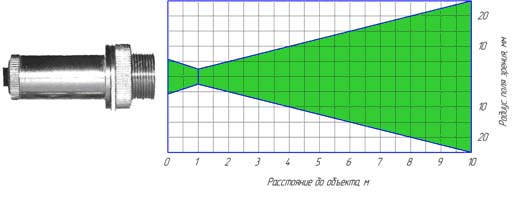

 Рисунок 2 – Диаграмма поля зрения пирометра ПД-7 ПД-7 соответствует требованиям ГОCТ 28243 ТУ 4211-050-02566540-2005 | | В пирометрах ПД-7 предусмотрено:
- связь с ЭВМ по интерфейсу RS-232;
- выбор скорости измерений из ряда 1; 5; 10; 25 изм./c
- включение/выключение внутреннего цифрового фильтра, уменьшающего уровень шумов;
- возможность изменения параметров цифрового фильтра;
- одновременный аналоговый и цифровой выходы;
- вывод результатов измерения в цифровом виде на ЭВМ;
- токовый выход с программируемыми диапазоном температур и видом унифицированного токового выходного сигнала (0-5), (0-20) или (4-20) мА;
- два выходных логических ключа (5В, 20мА) для двух изменяемых уставок;
– лазерное целеуказание действительного поля зрения пирометра на поверхности объекта;
– блокировка при помощи пароля кнопок управления для защиты от несанкционированного доступа к настройкам прибора;
- индикация на ЭВМ температуры внутри прибора Входящее в комплект поставки программное обеспечение Piro Visual, совместимое с Windows 95/98/XP, позволяет: · идентифицировать пирометр; · отображать текущее, минимальное и максимальное значение температуры; · задавать коэффициент коррекции излучательной способности; · сигнализировать о неисправности прибора или выходе параметров за допустимые значения; · производить визуализацию измерений в виде графика в режиме реального времени; · вести непрерывную запись измерений в файл на жестком диске; · выводить графики или их фрагменты на принтер; · настраивать параметры цифрового фильтра ПД-7 и скорость измерений; · настраивать токовый выход; · проводить подстройку пирометра.
|
| Характеристики
| ПД-7-01
| ПД-7-02
|
| Диапазон измеряемых температур, °С
| 300…1000
| 500…2500
|
| Спектральный диапазон, мкм
| 0,9...1,7
|
| Показатель визирования
| 1:150
|
| Номинальное рабочее расстояние, мм
| 1000±100
|
| Диапазон рабочих расстояний, м
| 0,5…10
|
| Вид индикации
| ЖКИ, 10 разрядов, подсветка
|
| Разрешающая способность индикации, °С
| 0,01
|
| Основная погрешность, %, не более
| 0,5
|
| Время установления выходного сигнала, мс, не более
| 80
|
| Диапазон возможной установки коэффициента коррекции излучательной способности
| 0,100…1,500
|
| Дискретность установки коэффициента коррекции излучательной способности
| 0,001
|
| Связь с ЭВМ
| RS-232
|
| Частота обновления данных на индикаторе, раз/с
| 5
|
| Температура эксплуатации оптической головки и оптоволоконного кабеля, °C
| -20...+150
(кратковременно - до +200)
|
| Температура окружающего воздуха блока обработки сигнала, °С
| 5…50
|
| Выходы:
|
|
| - Стандартный токовый перестраиваемый, мА
| 0-5, 0-20, 4-20
|
| - REG 1 (логический ключ)
| 5В, 20мА
|
| - REG 2 (логический ключ)
| 5В, 20мА
|
| Степень защиты от пыли и воды
| IP00
|
| Питание
| 24±0,5 В
|
| Потребляемая мощность, Вт, не более
| 9
|
| Габаритные размеры, мм, не более:
|
|
| - блока обработки сигналов
| 160х65х96,3
|
| - оптической головки
| D=24; L=70
|
| - кабеля оптоволоконного ДДШ6.649.000 (стандартное исполнение)
| D=6; L=2000
|
| Масса блока обработки сигналов, кг, не более
| 1
|
| | Комплектность: Порядок записи при заказе:
«Пирометр ПД-7-ХХ»,
где ХХ - исполнение ПД-7
| Наименование
| Кол-во
| Примечание
|
| Пирометр оптоволоконный ПД-7
| 1 шт.
|
|
| Руководство по эксплуатации ДДШ2.820.014 РЭ
| 1 экз.
|
|
| Паспорт ДДШ2.820.014 ПС
| 1 экз.
|
|
| Методика поверки МП 2412-0008-2006
| 1 экз.
|
|
| Приемник ИК ДДШ5.869.003
| 1 шт.
|
|
| Кабель оптоволоконный ДДШ6.649.000*
| 1 шт.
|
|
| Кабель ДДШ6.644.090
| 1 шт.
| Кабель интерфейсный
|
| Кабель ДДШ6.644.120
| 1 шт.
| Кабель токового выхода
|
| Кабель ДДШ6.644.121
| 1 шт.
| Кабель питания
|
| Блок питания стабилизированный
БПС 24-0.3 ДДШ2.087.006-01
| 1 шт.
| По заявке потребителя
|
| Программное обеспечение "Piro Visual" 643.02566540.00007 – 01
| 1 комплект
| CD-диск
|
| Кронштейн ДДШ6.133.051
| 1 шт.
|
|
| * - по согласованию возможна поставка кабеля длиной 2, 5 или 10 метров;
- по согласованию возможна поставка чехла металлического
|
|
| |
____________________________________________________________________________________________________________________
|
| Пирометры сертифицированы и зарегистрированы в Государственном реестре средств измерений под № 31893-06. Сертификат об утверждении типа средств измерений RU.C.32.001.A № 24185. Описание типа.
|
|
