| Назначение:
Пирометры серии ПД-6 разработаны для массового применения в металлургии, машиностроении, химической промышленности. Высокая степень защиты от электромагнитных помех позволяет использовать данный прибор для измерения температуры в индукционных печах.
Краткое описание:
Пирометры состоят из двух частей: приемника ИК-излучения (оптической головки) и блока обработки сигнала, соединенных между собой при помощи оптоволоконного кабеля, по которому от оптической головки к блоку обработки сигнала передается излучение от объекта контроля. Для монтажа оптической головки используется специальный кронштейн, поставляемый в составе пирометров.
Приемник ИК-излучения и оптоволоконный кабель выдерживают температуру до 150ºС (кратковременно – до 200ºС). Приемник ИК-излучения и оптоволоконный кабель не чувствительны к воздействию электромагнитных полей.
За счет того, что приемник ИК-излучения и блок обработки сигнала разделены между собой оптоволоконным кабелем (длина до 5 метров), возможно располагать блок обработки сигнала в безопасной для него зоне, а оптическую головку в непосредственной близости от объекта контроля. Гибкий оптоволоконный кабель и маленькие габариты приемника ИК-излучения позволяют измерять температуру в труднодоступных местах.
Для наведения пирометра на объект контроля температуры пирометр снабжен шеститочечным лазерным целеуказателем. Подсветка пятна визирования осуществляется как в режиме измерения температуры, так и в режиме ожидания.
Пирометр имеет установку тревожной сигнализации. Установка срабатывания ключа позволяет установить верхнее и нижнее значение температуры, при которой срабатывает логический ключ. Его можно использовать для сигнализации повышения и понижения температуры, а так же, при подключении к твердотельному реле, для регулирования температуры объекта.
|

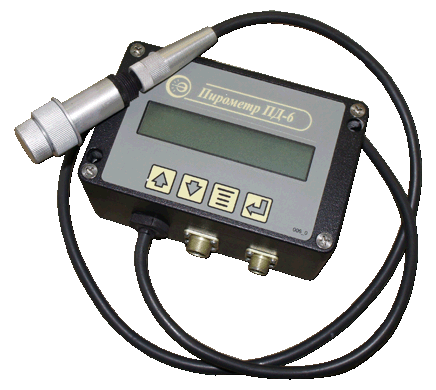

ПД 6
Оптические элементы прибора выполнены из кварцевого стекла.
|
| Возможности программного обеспечения
Входящее в комплект поставки программное обеспечение “PiroVisual”, совместимое с Windows 95/98/XP, позволяет:
- идентифицировать пирометр
- отображать текущее, минимальное и максимальное значение измеренной температуры
- задавать коэффициент коррекции излучательной способности
- производить визуализацию процесса измерения в виде графика в режиме реального времени
- вести непрерывную запись измерений в файл на жестком диске ПК
- выводить графики или их фрагменты на принтер
- изменять параметры цифрового фильтра и скорость измерений
- настраивать токовый выход
- проводить подстройку пирометра.
| В пирометре предусмотрено изменение следующих параметров 1. "ε" - ввод значения коэффициента коррекции излучательной способности объекта измерения 2. "Программный фильтр" - его включение снижает уровень шумов для более точных измерений. 3. "Количество измерений в секунду" - измерение быстродействия пирометра. 4. "Звуковая сигнализация превышения заданной температуры" 5. "Температурный диапазон токового выхода" 6. "Диапазон токового выхода" - выбор (0-5), (0-20), (4-20) мА или нго отключение. 7. "Верхний и нижний пределы срабатывания ключа" 8. "Инверсия срабатывания ключа" 9. "Калибровка нуля" - автокоррекция. 10. "Пароль блокировки кнопок управления"
|
| Пирометры серии ПД-6 выпускаются в соответствии требованиям ГОСТ 28243-96 по ТУ МКСН.405321.001 ТУ.
| Исполнение пирометра
| Температурный диапазон, ˚С
| Оптоволоконный кабель
|
| Вид
| Длина, L, м
|
| ПД-6-300/1000-01
| От 300 до 1000
| несъемный
| 1
|
| ПД-6-300/1000-02
| 2
|
| ПД-6-300/1000-05
| 5
|
| ПД-6-300/1000-01 СБЛ
| съемный (без лазерной подсветки)
| 1
|
| ПД-6-300/1000-02 СБЛ
| 2
|
| ПД-6-300/1000-05 СБЛ
| 5
|
| ПД-6-400/1400-01
| От 400 до 1400
| несъемный
| 1
|
| ПД-6-400/1400-02
| 2
|
| ПД-6-400/1400-05
| 5
|
| ПД-6-400/1400-01 СБЛ
| съемный (без лазерной подсветки)
| 1
|
| ПД-6-400/1400-02 СБЛ
| 2
|
| ПД-6-400/1400-05 СБЛ
| 5
|
| ПД-6-500/2000-01
| От 500 до 2000
| несъемный
| 1
|
| ПД-6-500/2000-02
| 2
|
| ПД-6-500/2000-05
| 5
|
| ПД-6-500/2000-01 СБЛ
| съемный (без лазерной подсветки)
| 1
|
| ПД-6-500/2000-02 СБЛ
| 2
|
| ПД-6-500/2000-05 СБЛ
| 5
|
| |
| ПД-6 соответствует ГОСТ 28243-96 МКСН 405321.001 ТУ
| Характеристики
| Преобразователь пирометрический ПД-6
|
| Диапазон измерения температуры, ºС
| 300…1000
|
| Спектральный диапазон, мкм
| 0,9...1,7
|
| Основная погрешность, %
| ± 0,5
|
| Показатель визирования
| 1:100
|
| Разрешающая способность, ºС
| 0,01
|
| Вид индикации
| ЖКИ, 10 разрядов, подсветка
|
| Номинальное рабочее расстояние, мм
| 1000 ± 100
|
| Диапазон рабочих расстояний, м
| 0,5...10
|
| Выходы:
|
|
| - перестраиваемый унифицированный токовый выход, мА
| 0 – 5, 0 – 20, 4 – 20
|
| - REG 1(логический ключ)
| 5В, 20мА
|
| Установка тревожной сигнализации
| световая
|
| Температура окружающей среды, ºС
| 5…50
|
| Температура эксплуатации приемника ИК-излучения, ºС
| -20…150
|
| Связь с ПК
| RS-232
|
| Коррекция излучательной способности
| 0,1…1,5 (шаг 0,001)
|
| Степень защиты от пыли и воды
| IP52
|
| Питания, В
| 24 ± 0.5
|
| Масса, кг
| 1
|
| Комплектность:
| Наименование
| Кол-во
| Примечание
|
| Пирометр ПД-6
| 1 шт.
|
|
| Руководство по эксплуатации MKCH.405321.001 РЭ
| 1 экз.
|
|
| Паспорт MKCH.405321.001 ПС
| 1 экз.
|
|
| Программное обеспечение “PiroVisual” 643.02566540.00007-01
| 1 экз.
| CD-диск
|
| Приемник ИК ДДШ5.869.003
| 1 шт.
|
|
| Кабель питания ДДШ6.644.121
| 1 шт.
|
|
| Кронштейн ALMF-001 BK
| 2 шт.
| Для крепления пирометра
|
| Кронштейн ДДШ6.133.051
| 1 шт.
| Для крепления приемника ИК
|
| Кронштейн МКСН.741511.005
| 1 шт.
| По заявке потребителя*
|
| Кабель связи с ПК ДДШ6.644.090 Кабель токового выхода МКСН.434641.012
| 1 шт. 1 шт.
|
|
| Кабель токового выхода с подключением кабеля связи с ПК МКСН.434641.010 Кабель связи с ПК МКСН.434641.011
| 1 шт. 1 шт.
| По заявке потребителя**
|
| Блок питания БПС-24-03 ДДШ2.087.006-01
| 1 шт.
| По заявке потребителя
|
| *Взамен кронштейна ДДШ6.133.051 **Взамен кабелей ДДШ6.644.090 и МКСН.434641.012
|
|

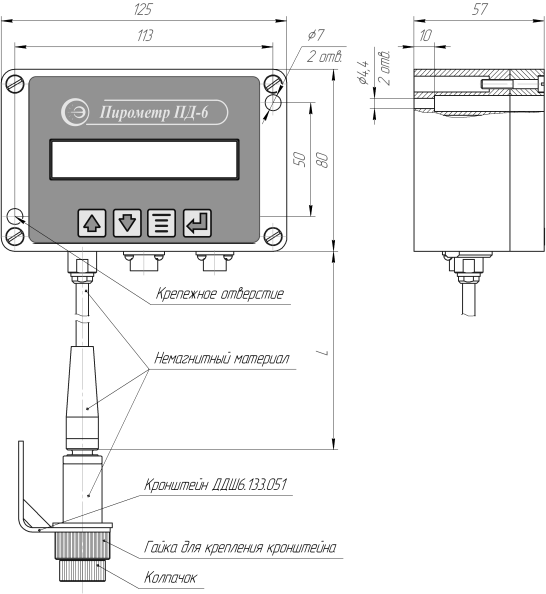

|  Габаритный чертеж пирометра ПД-6
Порядок записи при заказе:
«Пирометр ПД6-400/1400-02 СБЛ МКСН.405321.001 ТУ»
| Кронштейн ДДШ6.133.051  Кронштейн МКСН.741511.005

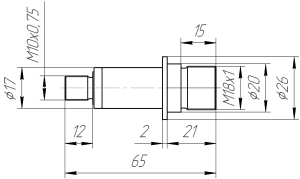

Габаритный чертеж приемника ИК
 Реализация ИК-термопреобразователя: Дополнительно пирометры ПД-6могут быть укомплектованы специальными защитными чехлами. ПД-6 совместно с защитным чехлом могут использоваться вместо термопреобразователей термоэлектрических. В частности вместо платиновых преобразователей термоэлектрических. (см. описание ИКТС, ИКТП). Достоинства: - При выходе из строя защитного чехла легко и недорого осуществить замену;
- Увеличивается точность измерения (пирометр с чехлом - модель АЧТ);
- Быстродействие увеличивается, т. к. чехол имеет тонкие стенки и инерция минимальная;
Возможно использование пирометра с чехлом для измерения температуры газов, расплавов металлов на глубине, измерения температуры в условиях вакуума.
|
|
