| Версия для печати Разветвитель МКСН.434641.025 предназначен для объединения нескольких линий ЦДТ 1004 с датчиками (под словом "линия" подразумевается сеть с датчиками, установленными заказчиком самостоятельно), а также отдельных датчиков ЦДТ 1004 и подключения их к ПКЦД. Количество разъемов для подключения датчиков в зависимости от исполнения разветвителя приведено в таблице. Примечание: Разветвитель не применяется для подключения нескольких термокос (МЦДТ 0922) к одному контроллеру. Для подключения нескольких термокос используется многоканальный контроллер (например СКЦД-6/200).
|
|
|
| Обозначение
| Количество разъемов XP
|
| МКСН.434641.025
| 2
|
| -01
| 3
|
| -02
| 4
|
| -n*
| m**
|
| *n - порядковый номер исполнения разветвителя **m=n+2
|
|

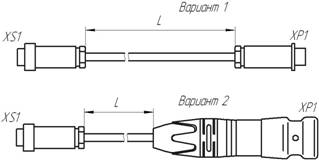

| Удлинитель МКСН.434641.032 используется в случае, если ограничен доступ непосредственно к выходному разъему линии, датчика ЦДТ 1004 (вариант 1) или термокосы МЦДТ 0922 (вариант 2). Длины удлинителя и варианты входного разъема удлинителя приведены в таблице.
Примечание: Калибровка ЦДТ 1004 или МЦДТ 0922 проводится без удлинителя, при наращивании расстояния до разъема свыше 10 метров их погрешность может выйти за заявленные пределы на несколько десятых долей градуса. В этом случае необходимо заказать ЦДТ 1004 или МЦДТ 0922 с увеличенным расстоянием от разъема до датчика.
|
|
|
| Обозначение
| L, мм
| Вариант
|
| МКСН.434641.032
| 1000
| 1
|
| -01
| 1000
| 2
|
| -02
| 2000
| 1
|
| -03
| 2000
| 2
|
| -04
| 5000
| 1
|
| -05
| 5000
| 2
|
| -06
| 130
| 2
|
|
|
|

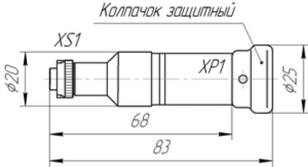

| Переходник МКСН.434641.033 предназначен для подключения МЦДТ 0922 к ПКЦД.
Примечание: Переходник не используется, если подключение МЦДТ 0922 к ПКЦД осуществляется через удлинитель МКСН.434641.032 вариант 2 (переходник представляет собой укороченный МКСН.434641.032-01).
|
|
|
|
| Датчик температуры цифровой ЦДТ 1004 предназначен для использования совместно с ПКЦД, при помощи удлинителей и разветвителей возможно создание системы мониторинга температуры объекта произвольной конфигурации.
|
| Технические характеристики:
| Характеристики
| ЦДТ 1004
|
| Диапазон измеряемых температур, °C
| -50...+120
|
| Время термической реакции, с
| 25
|
| Устойчивость к вибрации (группа исполнения)
| N1
|
| Степень защиты от воздействия пыли и воды
| IP54
|
| Вид климатического исполнения
| У2, Т2
|
|
| Тип
| Конструктивное исполнение
|
| Рисунок
| Длина монтажной части Lм, мм
| Длина кабеля Lк, м
| Материал защитной арматуры
| Диаметр резьбы гайки/штуцера D*, мм
| Климатическое исполнение
|
| ЦДТ 1004
| 1, 2
| 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400
| от 0,2 до 25
| 12Х18Н10Т, Л63
| -
| У2, Т2
|
| 3, 4
| М12х1,5
|
| 5, 6
| 12Х18Н10Т | М12х1,5; М16х1,5; М20х1,5
|
| 7
| 40
| Амг5
| -
|
| 8
| 100, 120, 160, 200, 250, 320, 400
| -
| 12Х18Н10Т
| М20х1,5
|
|
|
Рис.1 Рис.2 (Остальное см.рис.1)

Рис.3 (Остальное см.рис.1) Рис.4 (Остальное см.рис.1) Рис.5 (Остальное см.рис.1)
|
   Рис.6 (Остальное см.рис.1) Рис.7 (Остальное см.рис.1) Рис.8 (Остальное см.рис.1)
|
| ЦДТ 1004 - Х - Х - Х - Х - Х (Х) - Х 1 2 3 4 5 6 7 1 - Тип 2 - Номер рисунка конструкции (1...8) 3 - Длина монтажной части lм, мм 4 - Длина кабеля Lk, м 5 - Материал защитной арматуры 6 - Диаметр резьбы гайки/штуцера 7 - Вид климатического исполнения
| Пример записи при заказе: ЦДТ 1004-2-60-1,5-12Х18Н10Т-М10х1-У3
|
|
