МНОГОЗОННЫЙ ЦИФРОВОЙ ДАТЧИК ТЕМПЕРАТУРЫ МЦДТ 1201



Версия для печати .pdf





Назначение:

датчик температуры многозонный цифровой МЦДТ 1201, предназначенный для одновременного измерения температуры в нескольких точках объекта (в том числе и во взрывоопасных зонах), расположение которых определяется конструкцией объекта. Датчик температуры многозонный цифровой МЦДТ 1201 предназначен для полевого определения температуры грунтов по ГОСТ 25358-82, где требуется получить информацию о конкретных данных температуры мерзлых, промерзающих и протаивающих грунтов.

Также применяется для измерения градиента температуры в резервуарах с жидкостью; температурного мониторинга на элеваторах и зернохранилищах.



Область применения:

Объекты теплоэнергетики, машиностроение, нефтяная промышленность и другие отрасли промышленности.



МЦДТ 1201 предназначен для применения в подземных выработках угольных шахт и их наземных строениях, опасных по газу (метан) и (или) угольной пыли и во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты и ГОСТ IEC 60079-14-2011, регламентирующему применение электрооборудования во взрывооопасных зонах.



    Датчик температуры многозонный цифровой МЦДТ 1201 преобразует измеренный сигнал в цифровой вид с последующей передачей его на устройство считывания, хранения и отображения данных –контроллеры цифровых датчиков портативные типа ПКЦД-1/100 или стационарные типа СКЦД-1/100 и СКЦД-6/200, или логгеры цифровых датчиков ЛЦД-1/100, или на другое совместимое с ним считывающее устройство.

Допускается использование одного из устройств для работы с несколькими МЦДТ 1201.

     МЦДТ 1201 может являться составной частью системы температурного мониторинга протяженных объектов СТМПО или работать с одним из перечисленных выше устройств.



Технические характеристики по МКСН.405226.004ТУ



Характеристики

МЦДТ 1201

Рабочий диапазон измеряемых температур

-50…+100

Пределы допускаемой абсолютной погрешности, °С:

от -50 до +100 включ.

±0,5 (рис.1 и 2)

от -50 до -30 включ., °С, не более

±[0,1+0,014(|t|-30)] (рис.3)

от -30 до +30 включ., °С, не более

±0,1 (рис.3)

от +30 до +100 включ., °С, не более

±[0,1+0,014(|t|-30)] (рис.3)

Время термической реакции, минут

20

Вид климатического исполнения по ГОСТ 15150 -69

У1, У3, Т1, Т3

Степень защиты от воздействия пыли и воды по ГОСТ 14254-96

IP68

Устойчивость к вибрации

Группа исп.  L1

Средняя наработка до отказа, ч, не менее

60 000

Количество измерительных преобразователей

от 3-х до 197

Общая длина, м от 1,5 до 100

Примечание:

 t-абсолютное значение температуры, °С, без учета знака

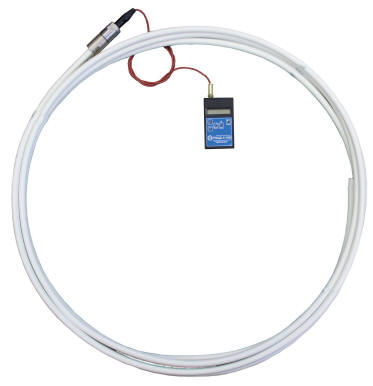

МЦДТ 1201 в металлопластиковой трубе

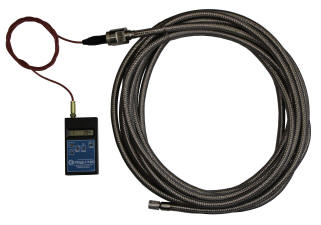

МЦДТ 1201 в металлорукаве



















Комплектность:

- многозонный цифровой датчик температуры МЦДТ 1201;

- переходник МКСН.434641.058 (длина определяется при заказе);

- паспорт;

- руководство по эксплуатации (для МЦДТ по рис.3)

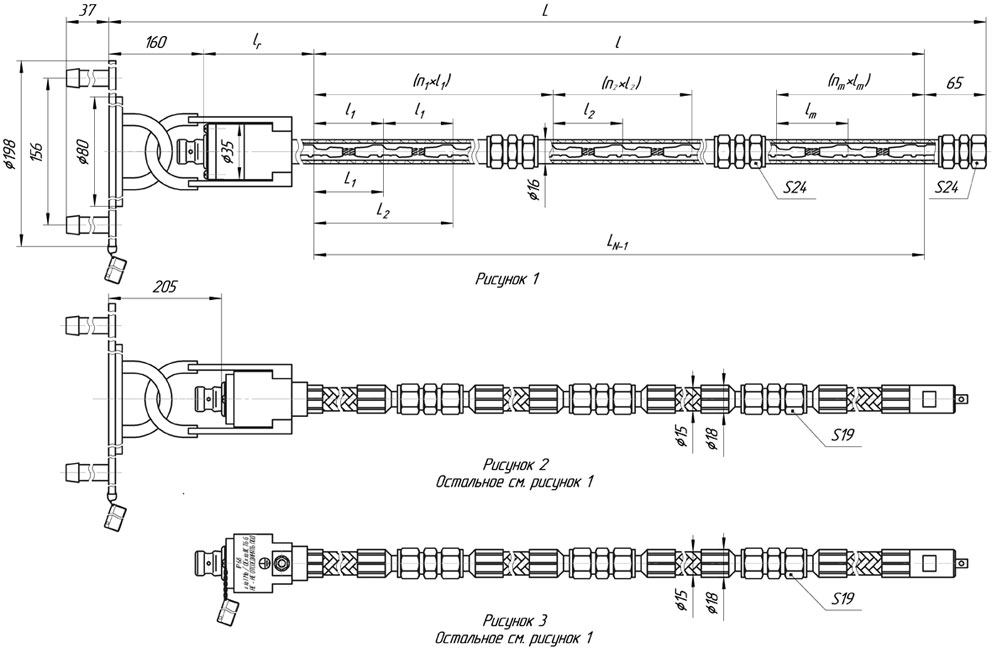

Таблица 1

Обозначение

Тип

Конструктивное исполнение

Длины зон L

1, L2, …, LN-1, м

Общая длина, L, м

Масса М, кг,

не более

Номер рисунка конструкции

Тип маркировки измерительных преобра-зователей

Количество измери-тельных преобра-зователей N

Длина от

разъема до первого

измерительно-

го преобразо-

вателя lr, м

Длины участков измери-тельной зоны

l1,l2 …,lm, м

Количество участков измерительной зоны n1, n2, …, nm, имеющих длины

l1,l2 …,lm, м, м соответственно

МКСН.405226.004

МЦДТ 1201

1 (в металлопласти-ковой трубке)

1 (по длинам зон L1, L2,…, LN-1, м)

или

2 (по порядково-му номеру)

от 3 до 197

от 0,5 до

98

от 0,5 до 98

от 2 до 196

от 0,5 до

98

от 1,5 до

100

М=2+0,02

×N+

+0,1×L1)

МКСН.405226.005 2 (в металлорукове)

М=2+0,02

×N+

+0,418×L2)

МКСН.405226.006 3 (в металлорукаве взрыво-защищенное исполнение)

М=0,5+0,02

×N+

+0,418×L3)

1) L=0,225+0,01×W+lr+l,

2) L=0,27+0,01×W+lr+l,

3) L=0,065+0,01×W+lr+l,

где l=n1×l1+n2×l2+…+nm×lm – длина измерительной зоны, м;

W=(lr+l)/12-1 – количество муфт, шт.
