ДАТЧИКИ ТЕМПЕРАТУРЫ МНОГОЗОННЫЕ ЦИФРОВЫЕ МЦДТ 1301



Версия для печати .pdf



Назначение:

МЦДТ 1301 предназначен для измерения градиента (распределения температуры) грунтов, жидкостей и других веществ, не вступающих во взаимодействие с арматурой датчика.





Технические характеристики



Характеристики

МЦДТ 1301

Рабочий диапазон измеряемых температур

-50…+100

Пределы допускаемой абсолютной погрешности, °С:

от -50 до -30 включ., °С, не более

±[0,1+0,014(|t|-30)]

от -30 до +30 включ., °С, не более

±0,1

от +30 до +100 включ., °С, не более

±[0,1+0,014(|t|-30)]

Время термической реакции, минут

5

Материал защитной арматуры

12Х18Н10Т

Вид климатического исполнения по ГОСТ 15150

У1, У3, Т1, Т3

Степень защиты от воздействия пыли и воды по ГОСТ 14254-96

IP68

Устойчивость к вибрации

Группа исп.  N2

Минимальное расстояние между датчиками, м 0,05
Количество измерительных преобразователей, шт. от 3-х до 60

Средняя наработка до отказа, ч, не менее

60 000

Общая длина, м

до 3,03

Примечание: |t| - абсолютное значение температуры, °С, без учета знака



Область применения:

- Для измерения температуры вечномерзлых грунтов в Арктических регионах глубиной до 3 м.

- Для проведения исследований по определению теплопроводности и температуропроводности грунтов.

- Для исследования градиента (распределения температуры) в толще льда.

- Для измерения градиента температуры в резервуарах с жидкостью.







Датчик температуры многозонный цифровой МЦДТ 1301 преобразует измеренный сигнал в цифровой вид с последующей передачей его на устройство считывания, хранения и отображения данных – контроллер цифровых датчиков портативный ПКЦД-1/100 или стационарный СКЦД-1/100 и СКЦД-6/200, или логгер цифровых датчиков ЛЦД-1/100 или на другое совместимое с ним считывающее устройство. Допускается использование одного контроллера ПКЦД-1/100 для работы с несколькими МЦДТ 1301.

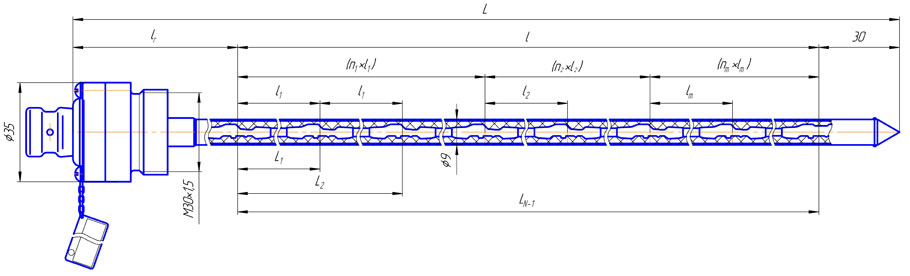

Таблица 1

Тип

Конструктивное исполнение

Длины зон L

1, L2, …, LN-1, м

Общая длина, L, м*

Тип маркировки измерительных преобра-зователей

Количество измери-тельных преобра-зователей N

Длина от

разъема до первого

измерительного преобразователя lr, м

Длины участков измерительной зоны

l1,l2 …,lm, м

Количество участков измерительной зоны n

1, n2, …, nm, имеющих длины

l1,l2 …,lm, соответственно

МЦДТ 1301

1 - по длинам зон L1, L2,…, LN-1, м

или

2 - по порядковому номеру

от 3 до 60

от 0,05 до

2,9

от 0,05 до 2,9

от 2 до 59

от 0,05 до

2,9

от 0,18 до 3,03





Порядок записи при заказе:

"Датчик температуры многозонный цифровой

МЦДТ 1301 - Х - Х - Х - (Х) - Х"



1     2    3     4       5



1 -
