КОНТРОЛЛЕРЫ ЦИФРОВЫХ ДАТЧИКОВ СТАЦИОНАРНЫЕ СКЦД-1/100 И СКЦД-6/200



Версия для печати.pdf

Назначение:

Стационарный контроллер СКЦД предназначен для организации единой системы считывания результатов измерения температуры с термокос МЦДТ с целью определения распределения температуры протяженных объектов, трубопроводов, а также грунта.



Краткое описание:

Если необходимо производить сбор данных длительное время и термокосы установлены стационарно, целесообразно объединить все термокосы в единую систему сбора данных. Для этого были разработаны стационарные контроллеры СКЦД-1/100 и СКЦД-6/200. К СКЦД-1/100 подключается одна термокоса, содержащая до 100 датчиков, к СКЦД-6/200 можно подключить от 1 до 6 термокос, содержащих суммарно до 200 датчиков.

Программа сканирует сеть, идентифицирует найденные контроллеры и подключенные к ним термокосы, ведет мониторинг температур в реальном времени на графиках и таблицах. Накопленные данные можно сохранить как в виде единого для всей системы файла, так и отдельно для каждой термокосы. Для предотвращения потери данных при сбоях в работе ПК контроллер ведет запись данных в энергонезависимую память, объемом 64 Кб. При необходимости потерянные данные можно восстановить, загрузив содержимое энергонезависимой памяти на ПК.

Контроллеры СКЦД имеют степень защиты от пыли и воды IP65 и оснащены термостатом для подогрева электроники при работе при температурах окружающего воздуха ниже -40

°С.

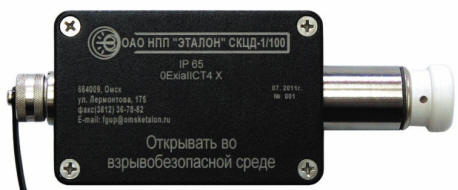

Контроллер СКЦД-1/100



Контроллер СКЦД-6/200



Технические характеристики по МКСН.405544.014 ТУ; МКСН.405544.015 ТУ:

Наименование

Значение

Габаритные размеры, мм, не более

СКЦД-1/100

СКЦД-6/200



164x65x36

240x118x58

Масса контроллера, кг, не более

СКЦД-1/100

СКЦД-6/200



0,5

1,0

Напряжение питания постоянного тока, В

16…28

Средний ток потребления при максимальном количестве подключенных датчиков, мА, не более

100

Расстояние от контроллера до последнего датчика термокосы, м, не более

100

Время обновления результатов измерений, с:

- первого, не более

- последующих (настраивается пользователем)



32

от 20 до 300

Электрическая емкость термокосы, пФ, не более

15 000

Связь с ПК по интерфейсу

RS-485

Длина сети RS-485, м, не более

500

Количество контроллеров в сети RS-485

от 1 до 30

Степень защиты от пыли и воды по ГОСТ 14254-96

IP65

Устойчивость к вибрации по ГОСТ Р52931-2008 (группа исполнения)

N2

Средняя наработка до отказа, часов

35 000

Средний срок службы, лет

7



Контроллер выпускается в двух конструктивных исполнениях:

Исполнение контроллера Способ подключения к сети Количество разъемов (каналов) для подключения термокос Общее количество датчиков
СКЦД-1/100

Разъём

С091 31С007 100

1 100
СКЦД-2/200

Кабельный ввод

6 200





















Комплектность контроллера СКЦД-6/200:



Наименование

Кол.

Примечание

Контроллер цифровых датчиков стационарный СКЦД-6/200

1 шт.



Руководство по эксплуатации МКСН.405544.014 РЭ

1 экз.



Паспорт МКСН.405544.014 ПС

1 экз.



Программное обеспечение "Viper"

1 комплект

Компакт-диск CD-R

Перемычка МКСН.305654.004

2 шт.



Соединитель МКСН.305654.003

2 шт.



Предохранитель 0451.125 MR

3 шт.



Переходник USB/RS-485 МКСН.467141.001

1 шт.

По отдельной заявке

Устройство распределительное

USB/RS-485 МКСН.467141.002

1 шт.

Блок питания ES25E24-P1J (24V; 1.04 A)

1 шт.

Удлинитель МКСН.434641.041 (2 м)

1 шт.

** По отдельной заявке

Удлинитель МКСН.434641.041-01 (5 м)

1 шт.

Удлинитель МКСН.434641.041-02 (10 м)

1 шт.

Кабель МКСН.434641.040*

1 шт.



Кабель UNITRON*



1 шт.

* Длина кабеля (L) уточняется при заказе

** См. раздел «Дополнительные аксессуары для СКЦД»



Пример записи при заказе:
«Контроллер СКЦД-6/200 МКСН.405544.015 ТУ»
«Контроллер СКЦД-1/100 МКСН.405544.014 ТУ»

Комплектность контроллера СКЦД-1/100:



Наименование

Кол.

Примечание

Контроллер цифровых датчиков стационарный

СКЦД-1/100



1 шт.



Руководство по эксплуатации МКСН.405544.014 РЭ

1 экз.



Паспорт МКСН.405544.014 ПС

1 экз.



Программное обеспечение "Viper"

1 комплект

Компакт-диск CD-R

Перемычка МКСН.305654.004

1 шт.



Соединитель МКСН.305654.003

2 шт



Предохранитель 0451.125 MR

3 шт.







По отдельной заявке:


Переходник USB/RS-485 МКСН.467141.001

1 шт.

Устройство распределительное

USB/RS-485 МКСН.467141.002

1 шт.

Блок питания ES25E24-P1J (24V; 1.04 A)

1 шт.

Удлинитель МКСН.434641.041 (2 м)

1 шт.



Удлинитель МКСН.434641.041-01 (5 м)

1 шт.

Удлинитель МКСН.434641.041-02 (10 м)

1 шт.

Кабель МКСН.434641.039*

1 шт.

Кабель UNITRON* 1 шт.

* Длина кабеля (L) уточняется при заказе

** См. раздел «Дополнительные аксессуары для СКЦД»
