РАСПРЕДЕЛЕННАЯ СИСТЕМА СБОРА ДАННЫХ С КОНТРОЛЛЕРОВ СКЦД-1/100 и СКЦД-6/200

Версия для печати  .pdf

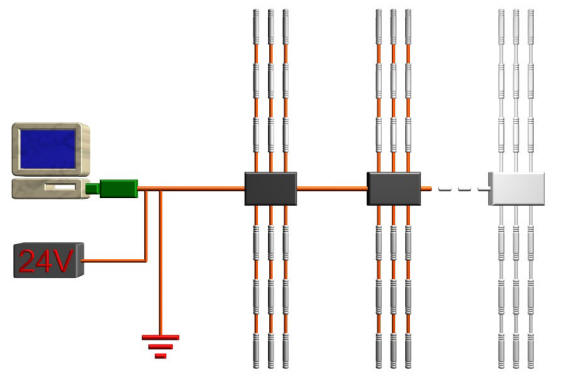

Конфигурация сети RS-485

Краткое описание:



Контроллеры соединяются между собой по топологии “шина”, т.е. последовательно друг за другом. Контроллеры подключаются к ПК при помощи переходника. В качестве переходника может использоваться: переходник USB/RS-485, либо устройство распределительное USB/RS-485. Корректная работа сети (особенно при использовании длинных кабелей) возможна только в том случае, когда все приёмопередающие устройства соединяет одна единственная линия связи, в которую по всей длине допустимо включать до 255 контроллеров, располагая их в любых точках. Концы линии связи при этом обязательно нагружаются согласующими резисторами-терминаторами, сопротивление которых должно быть равно волновому сопротивлению кабеля связи (обычно 120 Ом). В том случае, когда терминатор не установлен, сигнал, приходя к самому дальнему концу кабеля, отражается в обратном направлении к передающему устройству. Отраженный сигнал может внести серьезные помехи, которые приведут к возникновению ошибок и сбоев. Резисторы-терминаторы гасят сигнал на дальнем конце кабеля и обеспечивают через всю линию связи ток, достаточный для подавления синфазной помехи с помощью кабеля типа “витая пара”.Для подключения резисторов-терминаторов к линии связи в первом и последнем контроллере нужно установить перемычки. В качестве терминатора используется резистор с номинальным сопротивлением 120 Ом. Если подключение к ПК осуществляется через переходник, то в первом контроллере перемычку устанавливать не нужно, так как переходник имеет встроенный резистор-терминатор. Дополнительное снижение уровня помех достигается заземлением экрана кабеля и дренажного провода на одном из концов линии связи. Если количество контроллеров в сети не превышает 20…30 шт., а расстояние до последнего контроллера не превышает 200 м, то питание контроллеров допускается осуществлять через вторую витую пару кабеля связи, в противном случае необходим отдельный кабель питания с сопротивлением, достаточным для поддержания на последнем контроллере напряжения не ниже 16 вольт.



"
