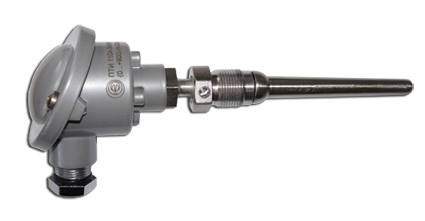

ПРЕОБРАЗОВАТЕЛИ ТЕРМПЕРАТУРЫ ИНТЕЛЛЕКТУАЛЬНЫЕ ПТИ 1107

Версия для печати  .pdf



Назначение:
Преобразователи температуры интеллектуальные ПТИ 1107 предназначенные для измерения температуры твёрдых, жидких и газообразных сред, сыпучих веществ в технологических процессах и научных исследованиях.

Область применения:

Объекты энергетики, металлургии, химической, нефтяной, газовой, машиностроительной, перерабатывающей и других отраслей промышленности.

ПТИ 1107 функционально состоит из двух последовательно соединенных преобразователей:

- первичного термопреобразователя (далее – ПТ), представляющего собой защищенный арматурой термочувствительный элемент, в качестве которого можно использовать термопреобразователь сопротивления (далее – ТС) по ГОСТ 6651-2009 или преобразователь термоэлектрический (далее - ТП) по ГОСТ 6616-94;

- вторичного измерительного преобразователя (далее – ИП), представляющего собой электронное устройство по ГОСТ 13384-93, устанавливаемое в защитную головку, обеспечивающее преобразование выходного сигнала от ПТ в унифицированный электрический выходной сигнал постоянного тока 4…20 мА.

По заявке потребителя ПТИ 1107 могут поставляться с другой присоединительной резьбой и другой длиной монтажной части.



ПТИ

1107 выпускаются по ТУ4211-097-02566540-2012

Характеристики ПТИ1107

Диапазон измеряемых температур и номинальная температура применения

см. табл. конструктивных исполнений
Время термической реакции при скорости потока жидкости 1,0 м/с
Средняя наработка до отказа

Номинальная статическая характеристика (НСХ), класс допуска, диапазон измеряемых температур ПТ

см. табл. 1
Минимальная глубина погружения, не менее, мм 60
Монтажная часть защитной арматуры ПТИ 1107 должна быть рассчитана на условное давление (Ру) по ГОСТ 356-80 и выдерживать испытания на прочность пробным давлением (Рпр), указанным в таблице 4, и на герметичность – внутренним пневматическим давлением 0,6 МПа См. табл. 4
Диапазоны преобразования и пределы основной приведенной погрешности см. табл. 2

Электрическое сопротивление изоляции

см. табл. 3
Степень защиты оболочки по ГОСТ 14254 IP66
Устойчивость к вибрации по ГОСТ  (группа исполнения по ГОСТ 52931-2003)

F3; V3; FX

См. табл. 5

Вид климатического исполнения по ГОСТ 15150-69 У1, Т1
Изоляция рабочего спая изолирован
Материал защитной арматуры алюминиевый сплав
Материал головки алюминий
Устойчив к сейсмическому воздействию по ГОСТ 30546.1-98 для интенсивности землетрясения 9 баллов по MSK-64 при уровне установки над нулевой отметкой 30-70 м.
Предел дополнительной допускаемой погрешности преобразования, вызванной отклонением температуры окружающего воздуха от нормальной, не превышает 0,5 предела основной погрешности на каждые 10 °С.
Напряжение питания, В от 10 до 36
Средний срок службы, не менее, лет 4



Условия эксплуатации:

диапазон температур окружающего воздуха, °C

-40 ...+ 80

относительная влажность воздуха при температуре 40 °C, %

100



Таблица 1. Номинальная статическая характеристика (далее – НСХ), класс допуска, диапазон измеряемых температур ПТ

НСХ

Класс допуска

Диапазон измеряемых температур, °С

100М по ГОСТ 6651

В

от -50 до + 200

100П по ГОСТ 6651

B

от -200 до + 660

Pt100 по ГОСТ 6651

В

от -200 до + 660

ХА(К) по ГОСТ 6616

2

от -200 до + 1200

Таблица 2.  Диапазоны преобразования и пределы основной погрешности ПТИ

Тип входного сигнала

Диапазон преобразования, ºС Диапазон
измеряемых
температур, ºС
Пределы основной погрешности, δ, %

100 М

(α0,00428 °С-1)

-50…50

-50…+150

± 0,5

-50…100

-50…150

0…100

0…150

0…50

100 П

(α0,00391 °С-1)

Pt 100

(α0,00385 °С-1)

-200…100

-200…+100

-50…50

-50…+2001)
-200...+200

-50…100

-50…150

0…100

0…150

0…180

0…200

0…300

-200...+500

0…500

0…50

-200...+200

Хромельалюмель

ХАK)

-150…1300

-40…+1050

± 1,0

-150…600

-40…+800

0…1300

-40…+1050

0…1200

0…900

-150…300

-40…+800

0…600

-40…+800

0…300

-40…+4002)



Таблица 3. Электрическое сопротивление изоляции ПТИ 1107

Преобразователь

Электрическое сопротивление изоляции

между корпусом и

величина, МОм, не менее

при температуре (20±5) °C и относительной влажности от 30 до 80 %

при температуре

35 °C и относительной влажности 98 %

Первичный

преобразователь

отсоединенными выводами первичного преобразователя

ТС

100

0,5

ТП

100

1,0

Вторичный

преобразователь

выходными контактами

5; 6

20

0,5

Примечание – При измерении электрического сопротивления изоляции ПТИ 1107 первичный и вторичный преобразователи электрически разъединяют



Таблица 4

Рисунок приложения В

Условное давление, Ру, МПа

Пробное давление,

Рпр, МПа

13, 20, 27

0,25

0,4

11, 12, 14, 15, 16, 17, 18, 19, 21, 22, 26, 28

10,0

15,0



Таблица 5

Устойчивость к вибрации

Рисунок

V3

рис. 11-22 (НСХ: ХА(К); 100П (-200...+500)) рис. 25

F3

рис. 11-22 (НСХ: 100М; 100П (-200...+200)) рис. 23, рис. 24
FX рис. 26

Пример записи при заказе:

ПТИ 1107-12-200-10-100П-12Х18Н10Т-(-50+500)-(4-20) мА-0,5% У1 ТУ 4211-097-02566540-2012

         1           2     3     4       5                 6                   7                8               9     10                          11

1 – тип;

2 – номер рисунка;

3 – длина монтажной части l, мм;

4 – диаметр монтажной части d, мм;

5 – НСХ;

6 – материал защитной арматуры;

7 – диапазон преобразования температуры, °С;

8 – уровень и вид выходного сигнала;

9 – величина основной приведенной погрешности;

10 – вид климатического исполнения;

11 – обозначение ТУ.



Комплектность:

Наименование

Кол.

Примечания

Преобразователь температуры интеллектуальный ПТИ 1107

1 шт.

По спецификации заказа
Паспорт МКСН.405261.021 ПС

1 экз.

Паспорт нормирующего преобразователя ПСТ-b-Pro ПИМФ.411622.002 ПС

1 экз.

Только для ПТИ 1107 с первичным термопреобра-зователем – ТС
Паспорт нормирующего преобразователя ПНТ-b-Pro ПИМФ.411613.002 ПС

1 экз.

Только для ПТИ 1107 с первичным термопреобра-зователем – ТП
Заглушка ДДШ8.632.027

1 шт.

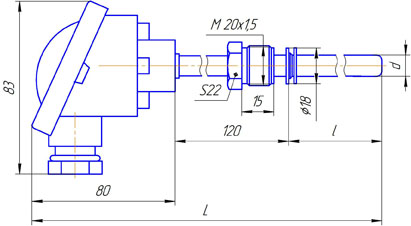

Рис.11

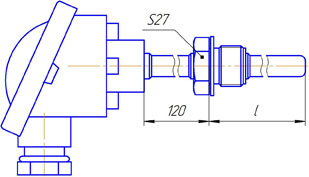

Рис.12

ПТИ 1107 рис. 11; рис. 12
НСХ Диаметр
защитной
арматуры
d, мм
Диапазон измеряемых
температур (номинальная температура
применения), °С
Минимальная длина
монтажной части для
верхнего предела
температуры, мм
Материал
защитной
арматуры
Средняя
наработ-ка до
отказа, часов

100 М

8, 10

-50…+150 (130)

60

12Х18Н10Т

100 000

100 П

-50…+200 (180)

-200…+500 (450)

160

 50 000

ХА(К)

-40…+800 (700)

250

12Х18Н10Т

10Х17Н13М2Т

50 000

-40…+1050 (950)

320

10Х23Н18



Длина монтажной части l, мм:

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

Время термической реакции, с, не более:

30 для диаметра защитной арматуры d = 10 мм;

20 для диаметра защитной арматуры d = 8 мм.

Масса, г, не более:

М = (370 + 0,37×l) - для диаметра защитной арматуры d = 10 мм;

М = (360 + 0,3×l) - для диаметра защитной арматуры d = 8 мм.

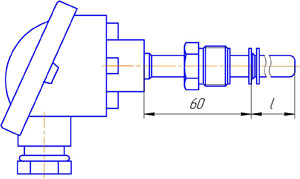

Рис.14

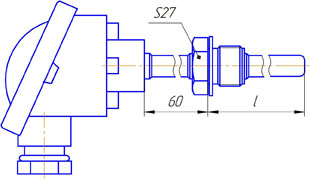

Рис.15







ПТИ 1107 рис. 14; рис. 15
НСХ Диаметр
защитной
арматуры
d, мм
Диапазон измеряемых
температур (номинальная температура
применения), °С
Минимальная длина
монтажной части для
верхнего предела
температуры, мм
Материал
защитной
арматуры
Средняя
наработ-ка до
отказа, часов

100 М

8, 10

-50…+150 (130)

100

12Х18Н10Т

100 000

100 П



-50…+200 (180)

-200…+500 (450)





160

 50 000



ХА(К)

-40…+800 (700)

250

12Х18Н10Т

10Х17Н13М2Т

50 000

-40…+1050 (950)

320

10Х23Н18



Длина монтажной части l, мм:

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

Время термической реакции, с, не более:

30 для диаметра защитной арматуры d = 10 мм;

20 для диаметра защитной арматуры d = 8 мм.

Масса, г, не более:

М = (350 + 0,37×l) - для диаметра защитной арматуры d = 10 мм;

М = (340 + 0,3×l) - для диаметра защитной арматуры d = 8 мм.

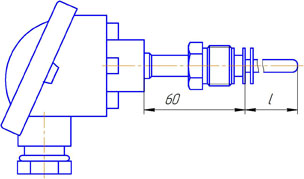

Рис.16

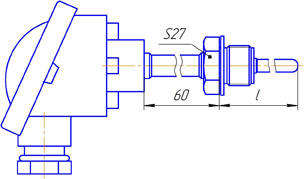

Рис.17

ПТИ 1107 рис. 16; рис. 17
НСХ Диаметр
защитной
арматуры
d, мм
Диапазон измеряемых
температур (номинальная температура
применения), °С
Минимальная длина
монтажной части для
верхнего предела
температуры, мм
Материал
защитной
арматуры
Средняя
наработ-ка до
отказа, часов

100 М

6

-50…+150 (130)

100

12Х18Н10Т

100 000

100 П



-50…+200 (180)

-200…+500 (450)

160

 50 000



ХА(К)

3, 5, 6

-40…+800 (700)

250

50 000

-40…+1050 (950)

320

ХН78Т



Длина монтажной части l, мм:

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 для всех ПТИ 1107;

1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 14000, 16000, 18000, 20000, 25000, 30000 только для ПТИ 1107 с ПТ типа ХА(К).

Время термической реакции, с, не более:

8 для диаметра защитной арматуры d = 6 мм;

6 для диаметра защитной арматуры d = 5 мм;

2,5 для диаметра защитной арматуры d = 3 мм.

Масса, г, не более:

М = (350 + 0,17×l) для диаметра защитной арматуры d = 6 мм;

М = (350 + 0,11×l) для диаметра защитной арматуры d = 5 мм;

М = (350 + 0,04×l) для диаметра защитной арматуры d = 3 мм.



Рис.18

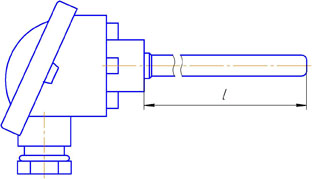

Рис.13

ПТИ 1107 рис. 13; рис. 18
НСХ Диаметр
защитной
арматуры
d, мм
Диапазон измеряемых
температур (номинальная температура
применения), °С
Минимальная длина
монтажной части для
верхнего предела
температуры, мм
Материал
защитной
арматуры
Средняя
наработ-ка до
отказа, часов

100 М

8, 10

-50…+150 (130)

160

12Х18Н10Т

100 000

100 П

-50…+200 (180)

-200…+500 (450)

200

 50 000

ХА(К)

-40…+800 (700)

320

12Х18Н10Т

10Х17Н13М2Т

50 000

-40…+1050 (950)

400

10Х23Н18



Длина монтажной части l, мм:

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

Время термической реакции, с, не более:

30 для диаметра защитной арматуры d = 10 мм;

20 для диаметра защитной арматуры d = 8 мм.

Для рис 13.

Масса, г, не более:

М = (330 + 0,37×l) - для диаметра защитной арматуры d = 10 мм;

М = (320 + 0,3×l) - для диаметра защитной арматуры d = 8 мм.

Для рис 18.

Масса, г, не более:

М = (360 + 0,37×l) - для диаметра защитной арматуры d = 10 мм;

М = (350 + 0,3×l) - для диаметра защитной арматуры d = 8 мм.

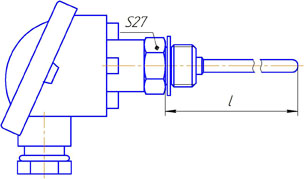

Рис.19

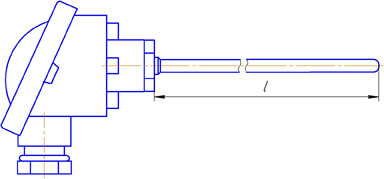

Рис.20

ПТИ 1107 рис. 19; рис. 20
НСХ Диаметр
защитной
арматуры
d, мм
Диапазон измеряемых
температур (номинальная температура
применения), °С
Минимальная длина
монтажной части для
верхнего предела
температуры, мм
Материал
защитной
арматуры
Средняя
наработ-ка до
отказа, часов

100 М

6

-50…+150 (130)

160

12Х18Н10Т

100 000

100 П



-50…+200 (180)

-200…+500 (450)

200

 50 000

ХА(К)

3, 5, 6

-40…+800 (700)

320

50 000

-40…+1050 (950)

400

ХН78Т



Длина монтажной части l, мм:

160, 200, 250, 320, 400, 500, 630, 800, 1000 для всех ПТИ 1107;

1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000, 10000, 12500, 14000, 16000, 18000, 20000, 25000, 30000 только для ПТИ 1107 с ПТ типа ХА(К).

Время термической реакции, с, не более:

8 для диаметра защитной арматуры d = 6 мм;

6 для диаметра защитной арматуры d = 5 мм;

2,5 для диаметра защитной арматуры d = 3 мм.

Для рис 19.

Масса, г, не более:

М = (365 + 0,17×l) для диаметра защитной арматуры d = 6 мм;

М = (365 + 0,11×l) для диаметра защитной арматуры d = 5 мм;

М = (365 + 0,04×l) для диаметра защитной арматуры d = 3 мм.

Для рис 20.

Масса, г, не более:

М = (305 + 0,17×l) для диаметра защитной арматуры d = 6 мм;

М = (305 + 0,11×l) для диаметра защитной арматуры d = 5 мм;

М = (305 + 0,04×l) для диаметра защитной арматуры d = 3 мм.

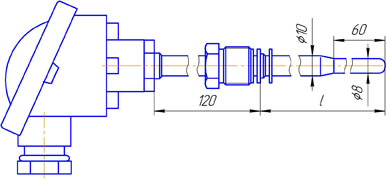

Рис.21

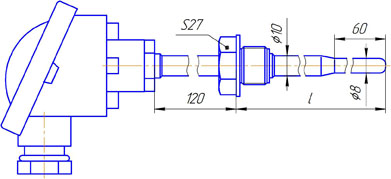

Рис.22

ПТИ 1107 рис. 21; рис. 22
НСХ Диаметр
защитной
арматуры
d, мм
Диапазон измеряемых
температур (номинальная температура
применения), °С
Минимальная длина
монтажной части для
верхнего предела
температуры, мм
Материал
защитной
арматуры
Средняя
наработка до
отказа, часов

100 М

10/8

-50…+150 (130)

60

12Х18Н10Т

100 000

100 П

-50…+200 (180)

-200…+500 (450)

160

 50 000

ХА(К)

-40…+800 (700)

250

50 000

-40…+1050 (950)

320

10Х23Н18



Длина монтажной части l, мм:

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

Время термической реакции не более 20 с

Масса, г, не более: М = 370 + 0,37×l

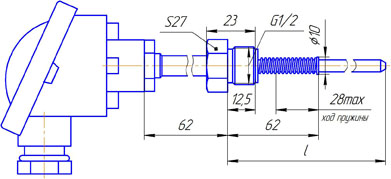

Рис.23

ПТИ 1107 рис. 23
НСХ Диаметр
защитной
арматуры
d, мм
Диапазон измеряемых
температур (номинальная температура
применения), °С
Минимальная длина
монтажной части для
верхнего предела
температуры, мм
Материал
защитной
арматуры
Средняя
наработка до
отказа, часов

100 М

6

-50…+150 (130)

125

12Х18Н10Т / Л63

100 000

100 П

-50…+200 (180)

Pt 100



Длина монтажной части l, мм: 125, 150, 170, 200, 215, 250, 275, 335

Время термической реакции не более 15 с

Масса, г, не более: М = 345 + 0,16×l







Рис.24                                                             Рис.25



Рис.26



ПТИ 1107

Рис.

НСХ

Диаметр
защитной
арматуры
d, мм

Диапазон
измеряемых
температур
(номинальная
температура
применения), °С

Минимальная
длина монтажной
части для
верхнего предела
температуры, мм

Материал
защитной
арматуры

Средняя
наработка
до отказа,
часов, не
менее

Длина монтажной части
l, мм

Время
термиче-
ской
реакции,
с

Масса, г,
не более

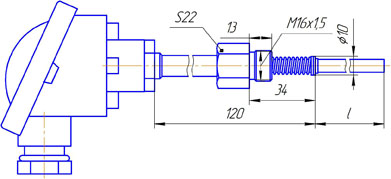

24

ХА(К)

6

-40…+400 (380)

60

12Х18Н10Т

100 000

10, 32, 60, 80, 100, 120, 160,
200, 250, 320, 500

6,5

М = 350 + 0,17×l

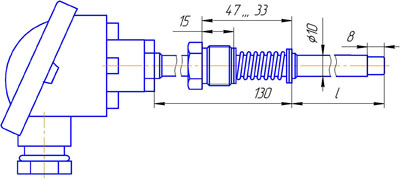

25

10/8,5

-40…+800 (700)

60

12Х18Н10Т

50 000

10, 20, 40, 60, 80, 100, 160, 200,
250, 320, 400, 500, 630, 800,
1000, 1250, 1600, 2000

М = 380 + 0,37×l

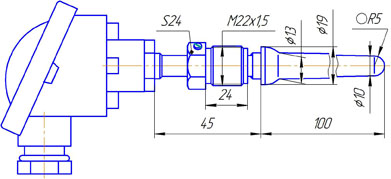

26

10

-40…+800 (700)

100

 12Х18Н10Т

 100

50

470









Рассчитать стоимость

Загрузить файл

    Электротехническая продукция

    Продукция КИПиА

    (3412) 271-035
    ueec@bk.ru
    © 2010, Удмуртская электротехническая компания
    Логотип, разработка фирменного стиля, создание сайта  — дизайн-студия «Новик»
